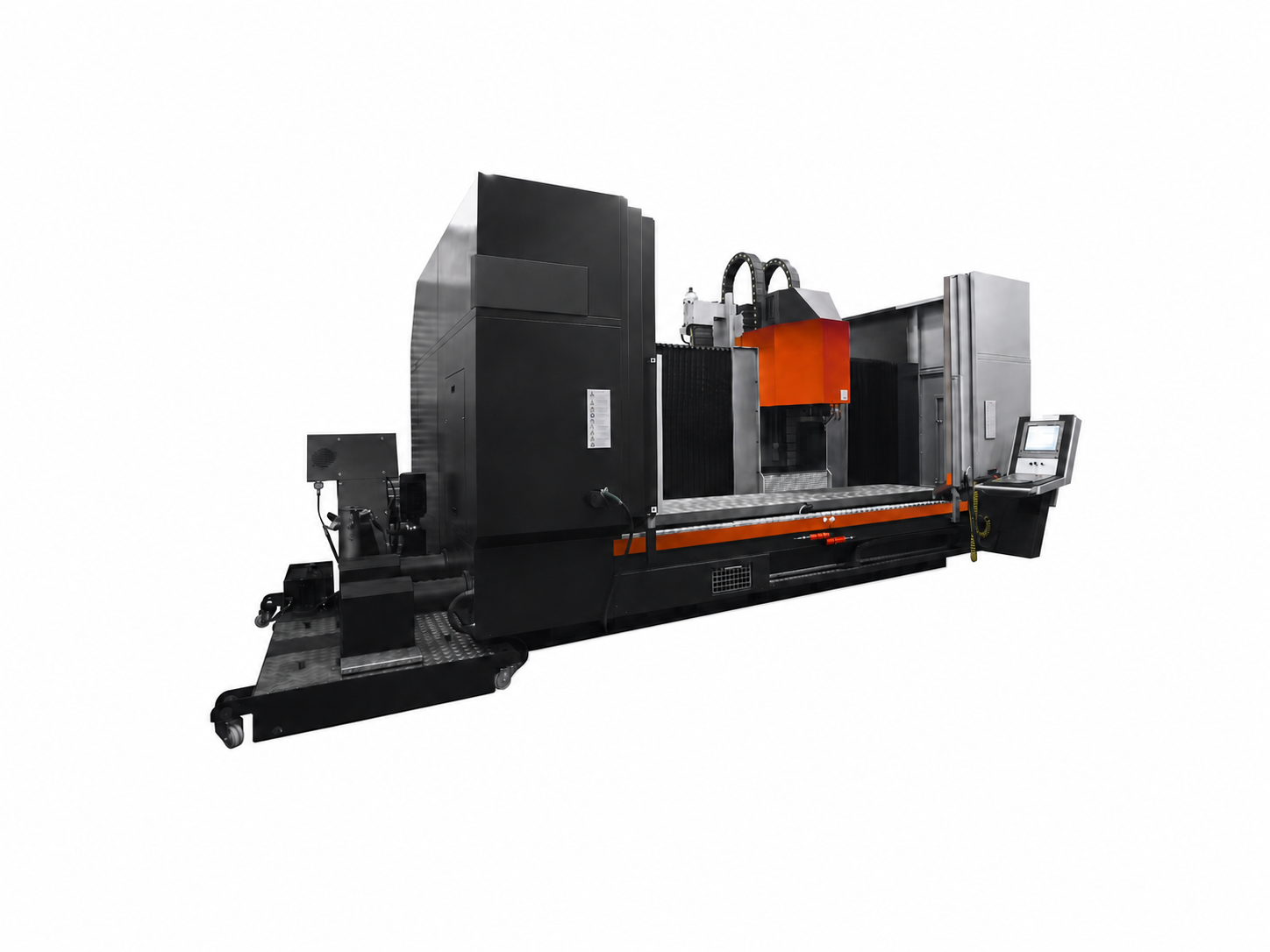

Вертикальный обрабатывающий центр VMLB 3000
Цена по запросу
VMLB 3000 — трёхметровая версия для длинных деталей с подвижной колонной и фиксированным столом 3000 × 500 мм; ход X равен 3000 мм.
Описание
VMLB 3000 — трёхметровая версия для длинных деталей в линейке центров с подвижной колонной. Неподвижный стол 3000 × 500 мм упрощает размещение протяжённых заготовок, а перемещение инструмента по X достигает 3000 мм при ходах Y/Z 500/500 мм.
Шпиндель BT40 мощностью 7,5/11 кВт развивает 10000 об/мин. Стол рассчитан на 1000 кг, магазин содержит 24 инструмента; такая компоновка не требует перемещать тяжёлую деталь вместе со столом.
Технические характеристики
| Ход по оси X | 3000 мм |
|---|---|
| Ход по оси Y | 500 мм |
| Ход по оси Z | 500 мм |
| Расстояние от стола до торца шпинделя | 150–650 мм |
| Расстояние от центра шпинделя до колонны | 500 мм |
| Ускоренные подачи на осях X/Y/Z | 15/24/24 м/мин |
| Подача резания на осях X/Y/Z | 10/10/10 м/мин |
| Мощность шпинделя | 7,5/11 кВт |
| Тип торца шпинделя | BT40 |
| Макс. скорость вращения шпинделя | 10000 об/мин |
| Момент шпинделя | 35,8/70 Н·м |
| Размеры рабочего стола | 3000 × 500 мм |
| T-пазы стола | 18 × 3 × 140 мм |
| Макс. нагрузка на стол | 1000 кг |
| Количество инструментов | 24 шт. |
| Макс. диаметр инструмента | 80/150 мм |
| Макс. длина инструмента | 300 мм |
| Макс. масса инструмента | 8 кг |
| Время смены инструмента | 3 с |
| Точность позиционирования | ±0,005 мм |
| Точность повторяемости | ±0,003 мм |
| Длина | 6000 мм |
| Ширина | 2700 мм |
| Высота | 3050 мм |
| Масса | 13000 кг |
Подробные характеристики
| Ход по оси X | 3000 мм |
| Ход по оси Y | 500 мм |
| Ход по оси Z | 500 мм |
| Расстояние от стола до торца шпинделя | 150–650 мм |
| Расстояние от центра шпинделя до колонны | 500 мм |
| Ускоренные подачи на осях X/Y/Z | 15/24/24 м/мин |
| Подача резания на осях X/Y/Z | 10/10/10 м/мин |
| Мощность шпинделя | 7,5/11 кВт |
| Тип торца шпинделя | BT40 |
| Макс. скорость вращения шпинделя | 10000 об/мин |
| Момент шпинделя | 35,8/70 Н·м |
| Размеры рабочего стола | 3000 × 500 мм |
| T-пазы стола | 18 × 3 × 140 мм |
| Макс. нагрузка на стол | 1000 кг |
| Количество инструментов | 24 шт. |
| Макс. диаметр инструмента | 80/150 мм |
| Макс. длина инструмента | 300 мм |
| Макс. масса инструмента | 8 кг |
| Время смены инструмента | 3 с |
| Точность позиционирования | ±0,005 мм |
| Точность повторяемости | ±0,003 мм |
| Длина | 6000 мм |
| Ширина | 2700 мм |
| Высота | 3050 мм |
| Масса | 13000 кг |
