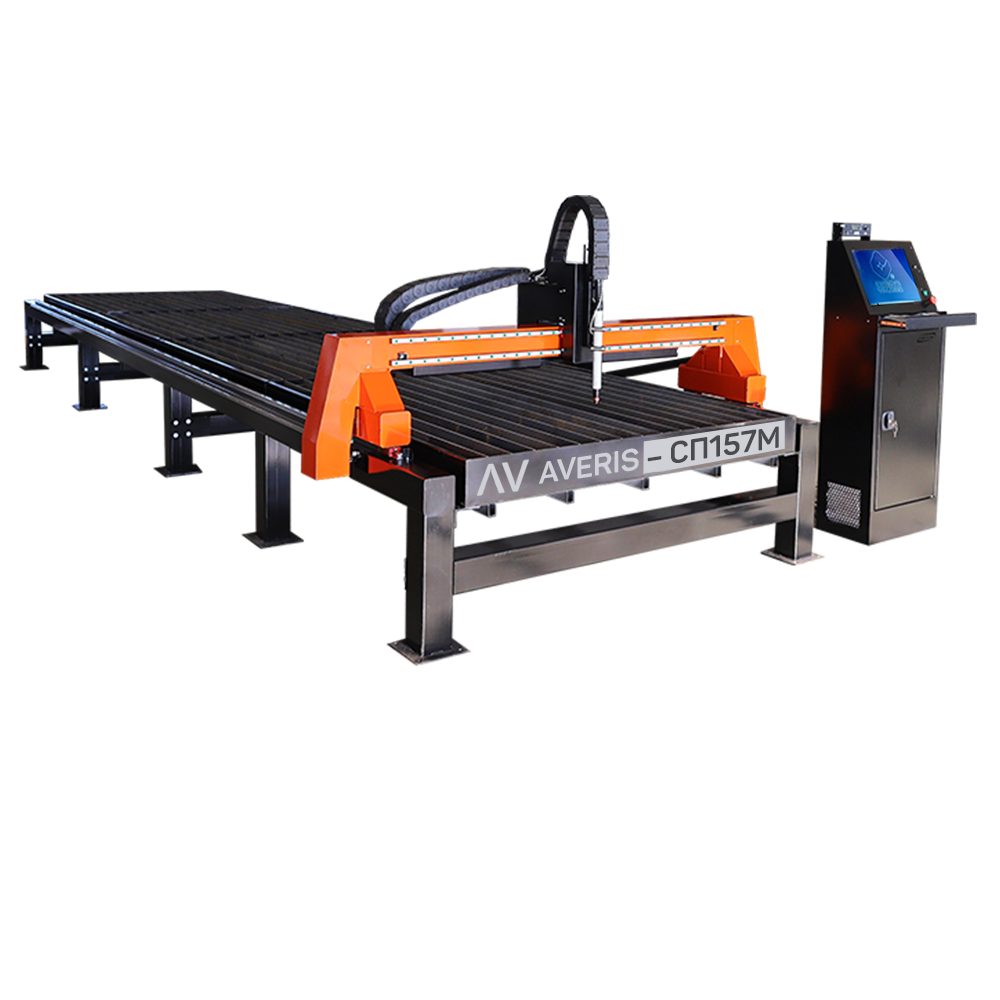

Установка плазменной резки AVERIS-СП157М

Описание

Установка плазменной резки AVERIS-СП157Мпредназначена для автоматизированного качественного фигурного раскроя нержавеющих сталей, черных и цветных металлов методом плазменной или газо-кислородной резки.

• Портальная установка и стол для раскроя являются отдельными независимыми конструкциями, что гораздо безопаснее, надежнее и удобнее в процессе эксплуатации или же совмещенными (по желанию заказчика).
• Водо-наливной стол частично выполняет роль дымоудаления, а так же дополнительного охлаждения при резке тонко-листового металла.
• Две балки с одинаковой функцией несут высокоточные продольные направляющие фирмы Hiwin и рейки продольного движения Apex.
• Две усиленные Механизированные опоры для продольного движения несут поперечную балку. На ней расположены направляющие Hiwin и рейка поперечного движения Apex.
• Механизированный суппорт поперечного движения несет механизм вертикального движения режущего инструмента: плазменного или газо-кислородного резака.
• Двухсторонний привод поперечной балки: повышает точность позиционирования и увеличивает качество резки металла, для плазменной и газовой резки.
• Все привода оснащены системой динамической стабилизации движения, которая гарантирует плавность хода и геометрическую точность обрабатываемых контуров, а так же полностью компенсирует износ шестерни, исключая люфт приводов.
• В базовой комплектации станок оснащен качественными и надежными шаговыми двигателями Fulling Motor, которые отлично выполняют свои задачи.
• Для увеличения точности, плавности и скорости хода возможно оснащение сервоприводами Kinco с планетарными безлюфтовыми редукторами Apex по осям X и Y.
• Универсальная и многофункциональная система ЧПУ c сенсорным управлением для работы со станками термической резки листа, круглой и профильной трубы позволит максимально комфортно и точно управлять всеми режимами и процессами станка плазменной резки.
• Система ЧПУ позволяет использовать емкостной датчик для контроля высоты газовой горелки и контроль высоты в зависимости от напряжения плазменной дуги.
• Cистема ЧПУ обладает широким функционалом, в том числе разворот системы координат, сохранение положения листа даже после выключения, наличие заранее предустановленных режимов реза для всех толщин и типов металла для источников Hypertherm, возможность сохранения до 13 пользовательских режимов реза, возможность обработки внутренних контуров и отверстий на отличной от основной скорости реза, поддержка двухуровневой пробивки (зажигание и пробивка происходят на разной высоте), поддержка 4-х осевой обработки проф. трубы (для комбинированных станков), возобновление реза с любой точки контура.
• Беспроводной пульт ДУ с множеством дублированных функций позволит оператору выполнять подготовительные и текущие операции находясь на расстоянии до 10м от стойки ЧПУ.
• Пружинная фиксация инструмента защитит резак от поломки в случае столкновения с препятствием, а так же самостоятельно восстановит положение резака относительно станка после ухода от препятствия.
• Применяется в различных сферах промышленности: строительство, производство вентиляционных изделий, рекламной продукции, деталей для машиностроения, авиа и судостроения и т.д. Установка плазменной резки может комплектоваться источниками плазмы Hypertherm Powermax и MAXPRO200 (обработка до 40мм), а так же оборудованием для газо-кислородной резки (обработка 3-380мм).
• Качество реза, точность геометрии деталей и повторяемость станка позволяют выпускать готовую качественную продукцию. Машина оснащена всеми необходимыми системами защиты и отказоустойчивости, которые обеспечивают надежный и стабильный процесс ее работы. Быстро осваиваемая система управления, дружественный русскоязычный интерфейс, сенсорное управление, беспроводной пульт ДУ и многое другое позволят оператору в полной мере контролировать процесс.

Технические характеристики

Подробные характеристики

Комплектация
