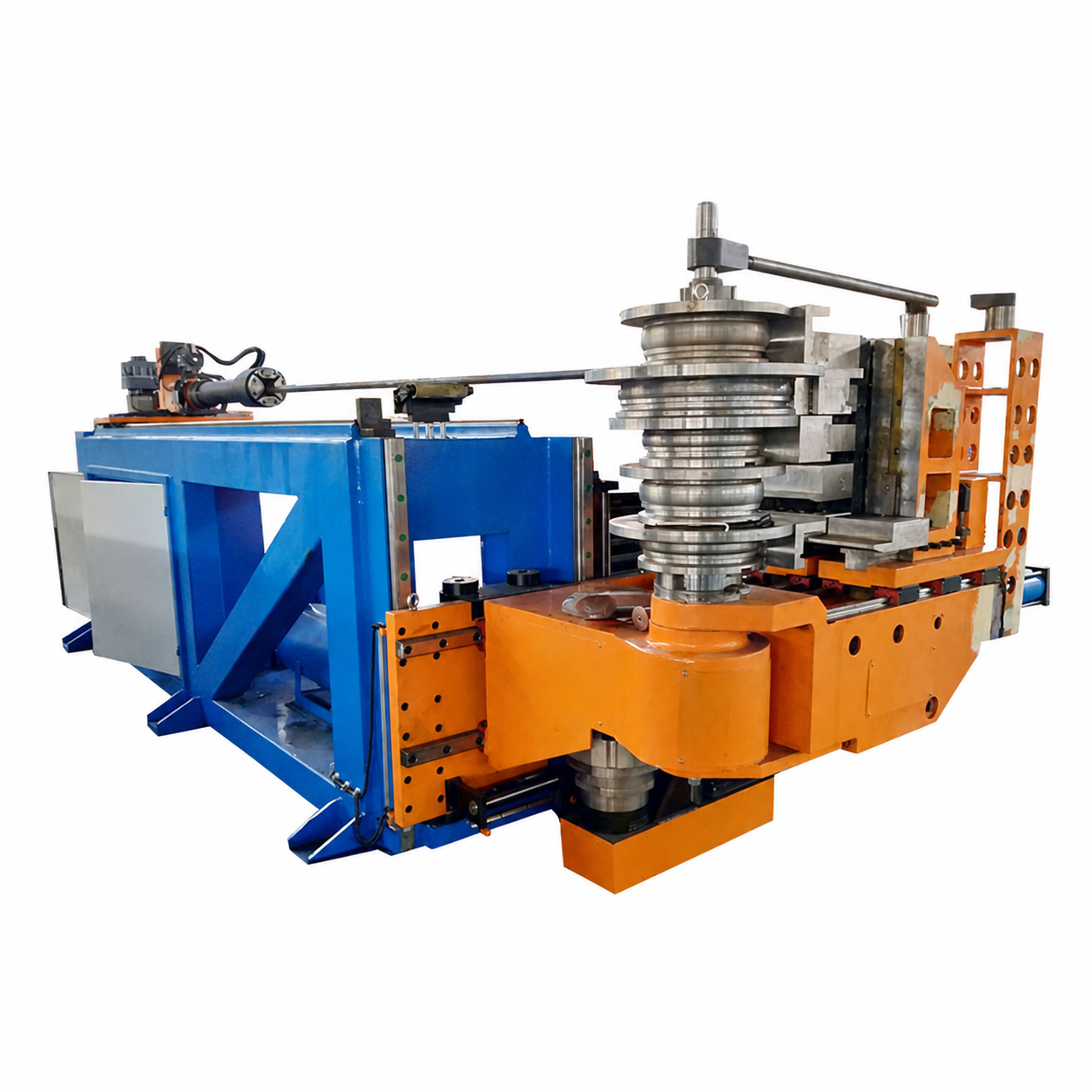

Пятиосевой сервотрубогиб DW75CNC-5A-5S
Цена по запросу
Пять программируемых осей и сервоприводы основных движений позволяют обрабатывать трубу Ø75 × 5 мм со скоростью гибки до 40°/с.
Описание
DW75CNC-5A-5S предназначен для деталей с несколькими радиусами и короткими сериями, где смена режима вручную заметно увеличивает время цикла. Пятиосевая кинематика и сервоперемещение матриц позволяют заранее подготовить последовательность переходов в одной программе.
Станок выполняет гибку до 190°, подаёт заготовку на 2900 мм и хранит до 1000 программ. Сервопривод гибки мощностью 11 кВт дополняют отдельные приводы подачи, поворота и поперечного перемещения инструмента; заявленная точность составляет 0,1 мм и 0,1°.
Технические характеристики
| Максимальная гибочная способность | Ø75 × 5 мм |
|---|---|
| Максимальный радиус гиба | 320 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2900 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 40°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 11 кВт |
| Мощность сервопривода поворота | 1,5 кВт |
| Мощность сервопривода подачи | 2 кВт |
| Мощность поперечного сервопривода матриц | 2 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 4500 кг |
| Габариты | 5200 × 1150 × 1360 мм |
| Количество управляемых осей | 5 |
Подробные характеристики
| Максимальная гибочная способность | Ø75 × 5 мм |
| Максимальный радиус гиба | 320 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2900 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 40°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 11 кВт |
| Мощность сервопривода поворота | 1,5 кВт |
| Мощность сервопривода подачи | 2 кВт |
| Мощность поперечного сервопривода матриц | 2 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 4500 кг |
| Габариты | 5200 × 1150 × 1360 мм |
| Количество управляемых осей | 5 |
Запросить предложение
Уточнить цену и комплектацию: info@polishmachin.ru.
