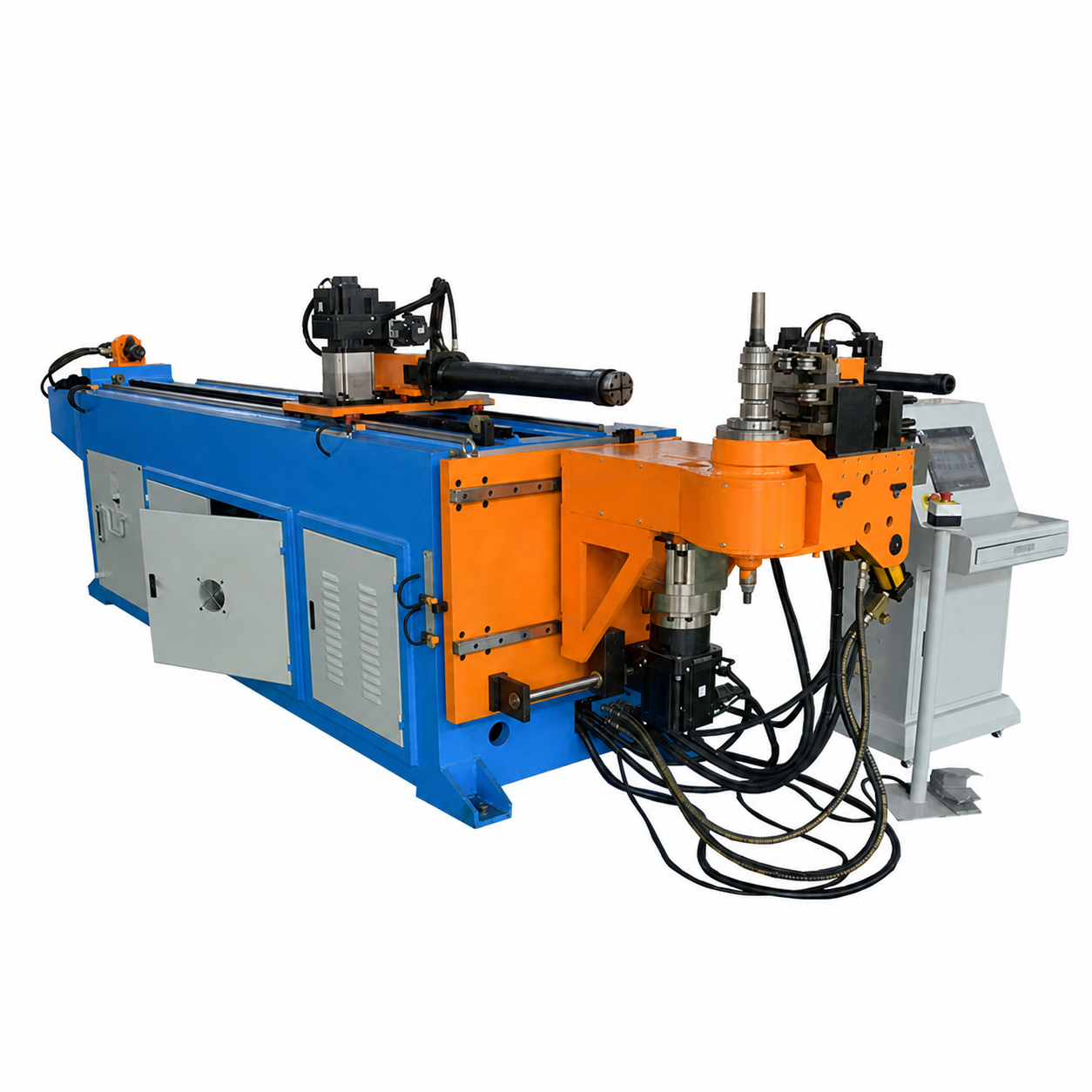

Четырёхосевой сервотрубогиб DW50CNC-4A-2S
Цена по запросу
Четыре управляемые оси обеспечивают серийную гибку заготовок Ø50 × 3 мм со скоростью до 85°/с и автоматическим перемещением инструмента.
Описание
DW50CNC-4A-2S позволяет согласовать основные движения в одной программе и тем самым выпускать детали с разными радиусами без ручного позиционирования трубы. Отдельные приводы проталкивания и перемещения инструмента расширяют возможности при сложных профилях.
Рабочий диапазон включает радиус до 250 мм, угол 0–190° и длину подачи 2600 мм. Система хранит до 1000 программ; точность позиционирования заявлена на уровне 0,1 мм для подачи и 0,1° для гибки и поворота.
Технические характеристики
| Максимальная гибочная способность | Ø50 × 3 мм |
|---|---|
| Максимальный радиус гиба | 250 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2600 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 85°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 5 кВт |
| Мощность сервопривода проталкивания | 3 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Мощность поперечного сервопривода матриц | 1 кВт |
| Мощность вертикального сервопривода матриц | 3 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Габариты | 4900 × 1080 × 1280 мм |
| Масса станка | 2500 кг |
| Количество управляемых осей | 4 |
Подробные характеристики
| Максимальная гибочная способность | Ø50 × 3 мм |
| Максимальный радиус гиба | 250 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2600 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 85°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 5 кВт |
| Мощность сервопривода проталкивания | 3 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Мощность поперечного сервопривода матриц | 1 кВт |
| Мощность вертикального сервопривода матриц | 3 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Габариты | 4900 × 1080 × 1280 мм |
| Масса станка | 2500 кг |
| Количество управляемых осей | 4 |
