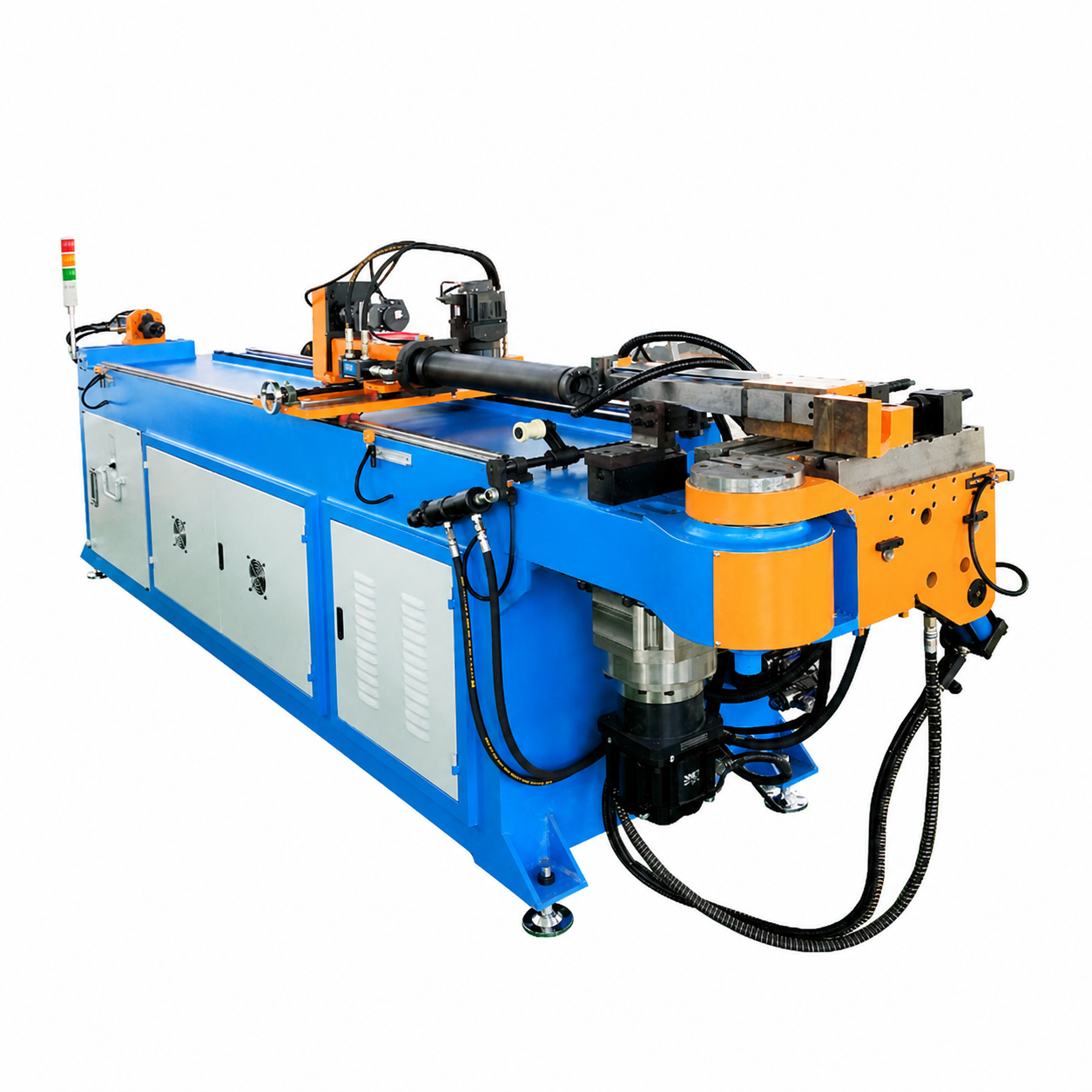

Трёхосевой сервотрубогиб DW38CNC-3A-1S для мебельных деталей
Цена по запросу
Автомат для мебельных каркасов и трубных рам из заготовки до Ø38 × 2 мм со скоростью гибки до 150°/с.
Описание
DW38CNC-3A-1S оптимизирован для деталей с одним комплектом оснастки: ножек, подлокотников, оснований кресел и других элементов трубной мебели. Трёхосевая сервосистема быстро отрабатывает подачу, поворот и гибку, сохраняя геометрию от детали к детали.
Максимальный радиус гиба равен 180 мм, длина подачи — 2200 мм, диапазон угла — 0–190°. Привод гибки мощностью 4 кВт обеспечивает скорость до 150°/с; в памяти можно хранить 1000 рабочих программ.
Технические характеристики
| Максимальная гибочная способность | Ø38 × 2 мм |
|---|---|
| Максимальный радиус гиба | 180 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2200 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 150°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 4 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 1500 кг |
| Габариты | 3860 × 720 × 1230 мм |
Подробные характеристики
| Максимальная гибочная способность | Ø38 × 2 мм |
| Максимальный радиус гиба | 180 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 2200 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 150°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность сервопривода гибки | 4 кВт |
| Мощность сервопривода поворота | 0,75 кВт |
| Мощность сервопривода подачи | 1 кВт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 12 МПа |
| Масса станка | 1500 кг |
| Габариты | 3860 × 720 × 1230 мм |
