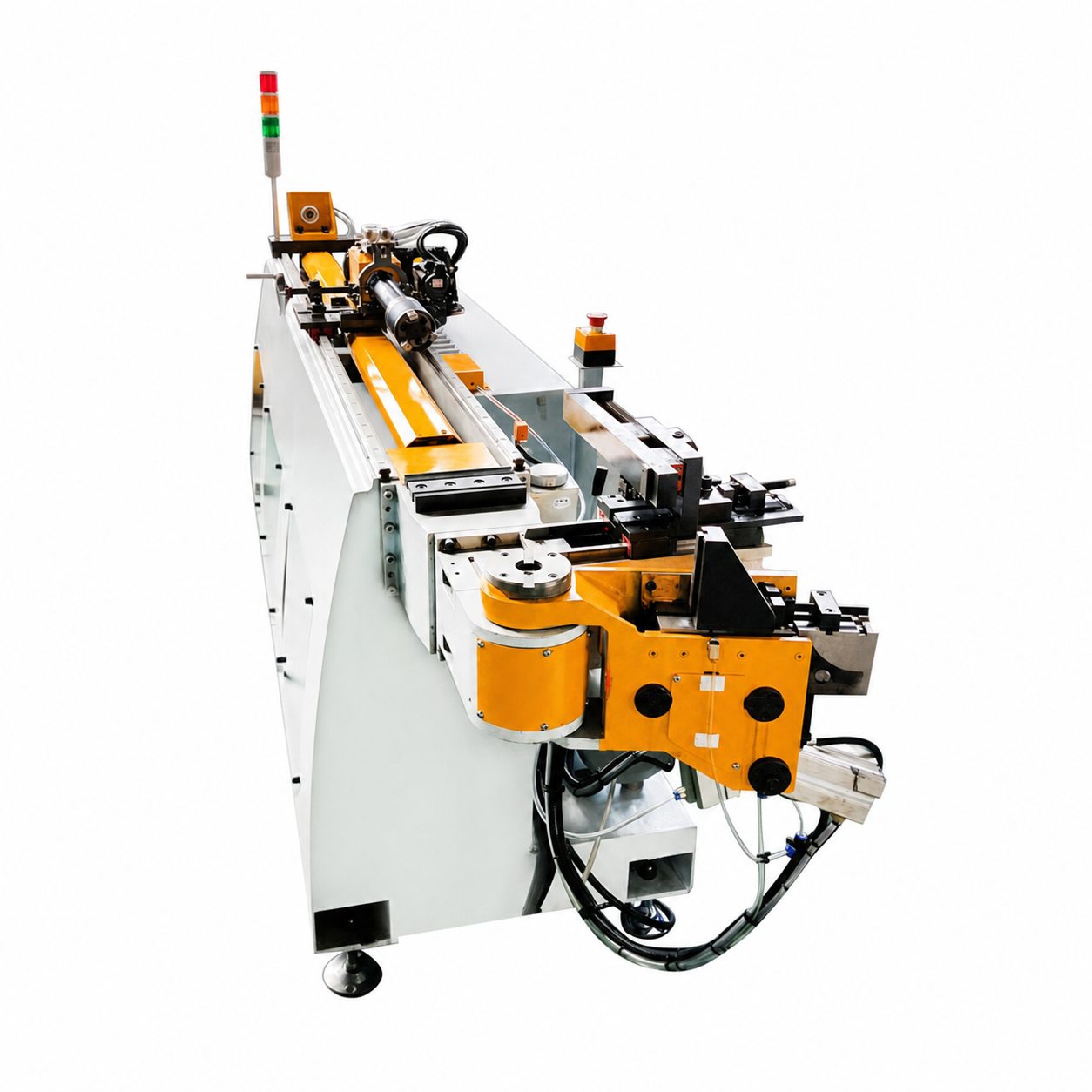

Компактный трёхосевой сервотрубогиб DW18CNC-3A-1S
Цена по запросу
Малогабаритный автомат для тонких труб до Ø18 × 1,6 мм со скоростью гибки до 200°/с и подачей 1500 мм.
Описание
DW18CNC-3A-1S разработан для небольших трубных компонентов, где производительность определяется быстрыми короткими циклами. Модель подходит для приборных магистралей, мебельной фурнитуры и компактных рамок, не требующих крупного рабочего радиуса.
Сервоприводная гибка обеспечивает угол 0–190° и радиус до 80 мм. Подача и поворот позиционируются с точностью 0,1 мм и 0,1°, память рассчитана на 1000 программ; масса станка 800 кг облегчает размещение на существующем участке.
Технические характеристики
| Максимальная гибочная способность | Ø18 × 1,6 мм |
|---|---|
| Максимальный радиус гиба | 80 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 1500 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 200°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность гидродвигателя | 3 кВт |
| Мощность сервопривода гибки (3-я ось) | 1 кВт |
| Мощность сервопривода поворота | 400 Вт |
| Мощность сервопривода подачи | 750 Вт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 10 МПа |
| Масса станка | 800 кг |
| Габариты | 2760 × 690 × 1000 мм |
Подробные характеристики
| Максимальная гибочная способность | Ø18 × 1,6 мм |
| Максимальный радиус гиба | 80 мм |
| Минимальный радиус гиба | определяется диаметром трубы |
| Диапазон угла гибки | 0–190° |
| Максимальная длина подачи | 1500 мм |
| Способ подачи | прямая либо зажимная подача |
| Максимальная скорость гибки | до 200°/с |
| Точность позиционирования поворота | 0,1° |
| Точность позиционирования подачи | 0,1 мм |
| Точность позиционирования гибки | 0,1° |
| Формат ввода программы | рабочие координаты Y, B, C |
| Привод гибки | сервоприводный |
| Мощность гидродвигателя | 3 кВт |
| Мощность сервопривода гибки (3-я ось) | 1 кВт |
| Мощность сервопривода поворота | 400 Вт |
| Мощность сервопривода подачи | 750 Вт |
| Память программ | 1000 программ |
| Максимальное давление гидросистемы | 10 МПа |
| Масса станка | 800 кг |
| Габариты | 2760 × 690 × 1000 мм |
