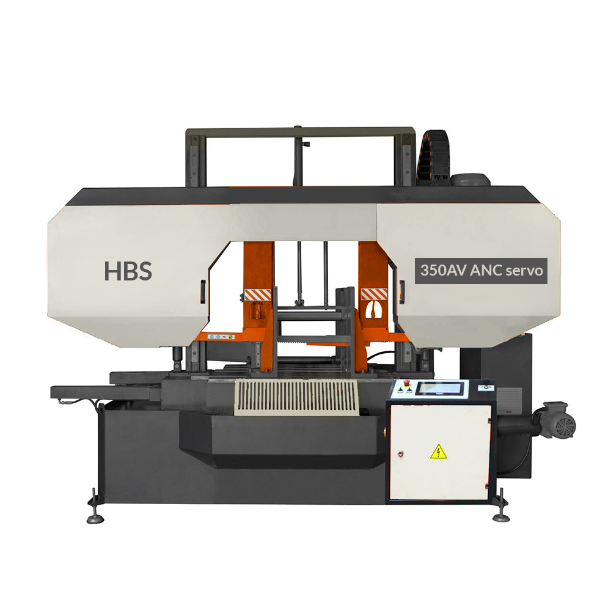

Автоматический двухколонный ленточнопильный станок HBS-350AV ANC servo
от 3 400 000 руб.
автоматический, колонный, раскрой металлопроката и заготовок.
Описание
Описание оборудования
Автоматический двухколонный ленточнопильный станок HBS-350AV ANC servo — автоматический колонный ленточнопильный станок, предназначенный для серийного раскроя металлопроката с повторяемой длиной заготовок и снижением доли ручных операций. Станок используют для подготовки заготовок перед механообработкой, сваркой, сборкой и другими производственными операциями, где важны ровный рез, повторяемость размера и предсказуемая работа оборудования.
Конструкция модели ориентирована на устойчивый процесс пиления: пильное полотно перемещается в горизонтальной плоскости, распил осуществляется за счет опускания пильной рамы по вертикальной колонне и направляющей, резание прямое с автоматической подачей материала в зону реза. Такая схема помогает оператору контролировать процесс резания и получать стабильный результат на разных типах заготовок.
Модель подходит для резки изделий из никелевых и титановых сплавов, конструкционной и высоколегированной стали и цветных металлов, для раскроя листового материала, труб профильных и полнотелых заготовок.
Преимущества модели

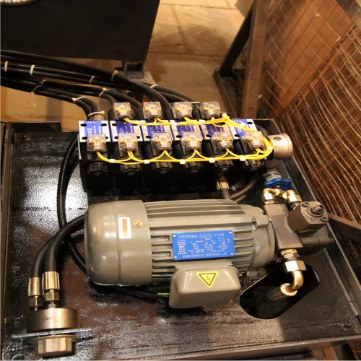

- гидравлические узлы помогают стабильно опускать пильную раму и надежно фиксировать заготовку во время реза
- регулировка скорости полотна позволяет подбирать режим под материал и сечение заготовки
- система подачи СОЖ снижает нагрев зоны резания и помогает продлить ресурс полотна
- очистка полотна от стружки поддерживает качество реза и уменьшает износ режущей кромки
- понятное управление упрощает настройку цикла и снижает требования к постоянному участию оператора
Технические характеристики
| Модель | HBS-350AV ANC servo |
|---|---|
| Автоматизация | автоматический |
| Тип оборудования | Ленточнопильный станок |
| Тип станка | колонный |
| Система подачи | многоходовые подающие тиски с приводом ШВП |
| Точность подачи заготовки | ±0,1 мм |
| Поворот | 90 |
| ○ 90° | 350 |
| □□ 90° | 350×500 |
| ленточная пила, скорость m/min | 20-100 |
| ленточная пила, размер mm | 4950Х34Х1.1 |
| ленточная пила, натяжение | гидравлическое |
| двигатель ленточной пилы Kw | 4 |
| двигатель гидравлики Kw | 0,75 |
| двигатель СОЖ Kw | 0,135 |
| контейнер для удаления стружки Kw | 0,44 |
| Объём жидкости, гидравлика | 20 л |
| Объём жидкости, СОЖ | 30 л |
| Вес (кг) | 1 200 |
| Габариты mm | 2050Х1600Х1600 |
| Минимальный остаток материала mm | 10 |
| Количество загружаемых программ | 5 |
| Кратность подачи | многократно |
| Длина подачи mm | 500 |
| Наличие | В наличии |
Комплектация
Стандартная комплектация
- механическое натяжение полотна
- направляющая полотна твердосплавными накладками и подшипниками
- привод пильной рамы — гидравлический
- гидропривод зажимных тисков
- пульт управления с LED – на панели управления

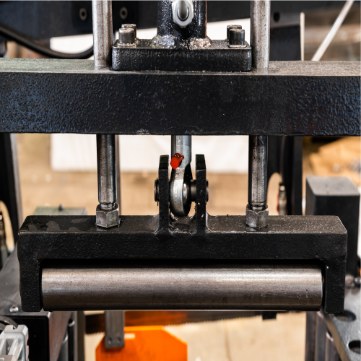

- вертикальный прижим для пакетной резки
- автоматическая подача материала в зону резания с точностью 0,2 мм

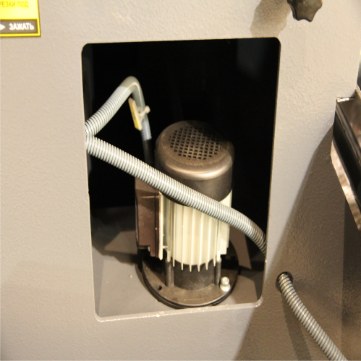

- система циркуляции и фильтрации СОЖ
- щетка для очистки полотна
- лампа освещения рабочей зоны реза
- кнопка экстренной остановки при поломке станка
- остановка полотна после окончания резки
- отображение текущего состояния на пульте управления цветовыми индикаторами
- станок работает в трех режимах: ручной, полуавтоматический и автоматический
- выставление программы реза с пульта управления, понятный и простой интерфейс, не требующий высокой квалификации персонала
- замена полотна может производиться одним сотрудником
- регулировка станка на промышленный пол без анкеровки
- биметаллическое ленточное полотно М42
- гидравлическая жидкость и заправочное масло для первой заправки
- ЗИП для работы
- техническая документация

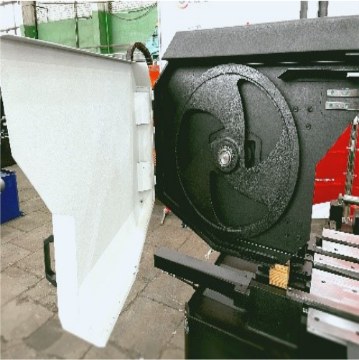

- Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

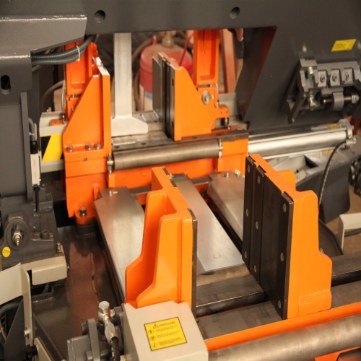

- Тиски скользят поперечно по рабочей
- поверхности, линейные
- направляющие, блокировка и
- быстрый подход, в комплекте со
- стандартным редуктором давления.

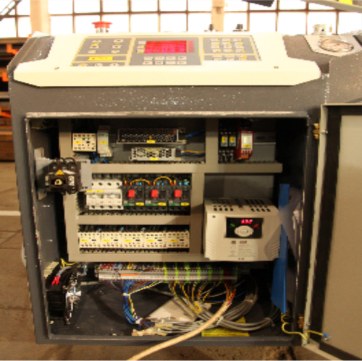

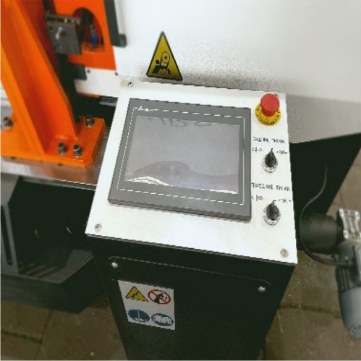

- Станок оборудован удобным и понятным пультом управления со счетчиком резов и скорости
- • Более эффективное охлаждение за счет грамотного распределения смазки.
- • Увеличение качества обработки материала, уменьшение вероятности сколов или шероховатостей.

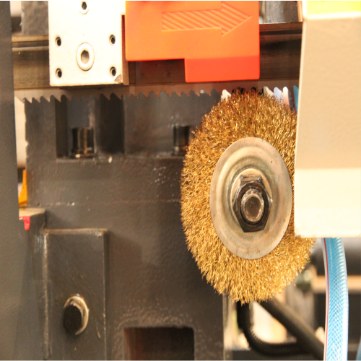

- Щеточная система очистки от стружки для очистки ленточнопильного полотна.
- Приводные рольганги позволят организовать транспортировку, накопление или перераспределение грузов
- Длина от 1м до 6 м
- Нагрузка от 250 кг до 15т.
Дополнительные опции для станка
| Опция | Цена с НДС |
|---|---|
| Не приводной рольганг от 1 до 6 метров | От 50.000,00 до 300.000,00 |
| Приводной рольганг от 1 до 6 метров | От 100.000,00 до 600.000,00 |
| Светосигнальная колонна | 22.500,00 |
| Лазерный указатели линии реза | 20.250,00 |
| Электропривод щетки | 45.000,00 |

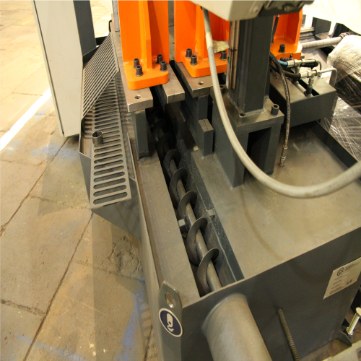

| Автоматический конвейер для сбора стружки | 145.000,00 |
| Масляный туман | 33.750,00 |
| Пистолет для смыва стружки | 20.250,00 |
| Гидравлическое натяжение полотна | 100.000,00 |
| инвертор для плавной регулировки скорости полотна | 145.000,00 |
Запросить предложение
Уточнить цену и комплектацию: info@polishmachin.ru.
