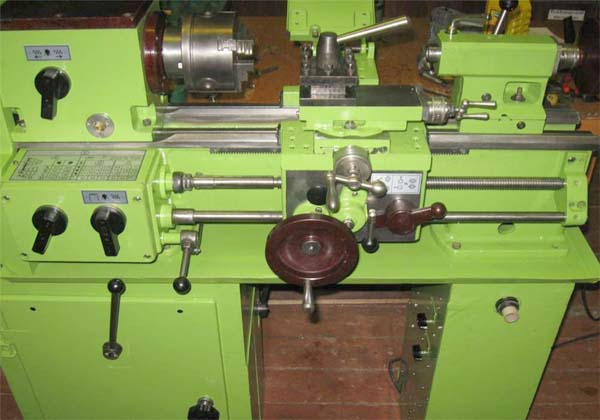

Настольный токарный станок ТВ-7

По запросу

Настольный токарный станок ТВ-7 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 220, Ростов-на-Дону. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Настольный токарный станок ТВ-7: описание и характеристики

Настольный токарный станок ТВ-7 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 220, Ростов-на-Дону.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	ТВ-4 \| ТВ-6 \| ТВ-7
Класс точности	Н \| Н \| Н
Наибольший диаметр заготовки над станиной, мм	200 \| 200 \| 220
Наибольший диаметр заготовки над суппортом, мм	125 \| 80 \| 100
Высота центров над плоскими направляющими станины, мм	108 \| 108 \| 120
Наибольшая длина заготовки в центрах (РМЦ), мм	350 \| 350 \| 330
Наибольшая длина заготовки в патроне, мм	310
Диаметр заготовки устанавливаемой в патроне, мм	5..110
Наибольшая длина обтачивания, мм	300 \| 300 \| 300
Наибольшая высота держателя резца, мм	10 х 12 \| 12 х 12 \| 16 х 16
Высота от опорной поверхности резца до линии центров, мм	12 \| 12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78 \| 78
Резьбовой конец шпинделя, мм	М36 х 4,5 \| М36 х 4,5 \| М45 х 4,5
Диаметр стандартного патрона, мм	100 \| 100 \| 125
Диаметр сквозного отверстия в шпинделе, мм	16 \| 18
Наибольший диаметр прутка, мм	15 \| 12
Конус Морзе шпинделя	№2 \| №3 \| №3
Число ступеней частот прямого вращения шпинделя	6 \| 6 \| 8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710 \| 130, 170, 235, 385, 510, 700 \| 60,90, 130, 190, 350, 500, 730, 1000
Торможение шпинделя	нет \| нет \| нет
Блокировка рукояток	нет \| нет \| нет
Наибольшее продольное перемещение суппорта, мм	300 \| 300 \| 260
Перемещение суппорта продольное на одно деление лимба, мм	0,5 \| 0,25 \| 0,25
Наибольшее поперечное перемещение суппорта, мм	100 \| 100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025 \| 0,025 \| 0,025
Наибольшее перемещение резцовых салазок, мм	50 \| 85 \| 85
Перемещение резцовых салазок на одно деление лимба, мм	0,025 \| 0,025 \| 0,025
Угол поворота резцовых салазок, град	±45° \| ±45° \| ±40°
Число ступеней продольных подач суппорта	3 \| 3 \| 6
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12 \| 0,08; 0,1; 0,12 \| 0,1; 0,12; 0,16; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет \| нет \| нет
Количество нарезаемых резьб метрических	3 \| 3 \| 6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25 \| 0,8; 1,0; 1,25 \| 0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет \| нет \| нет
Пределы шагов нарезаемых резьб модульных	нет \| нет \| нет
Пределы шагов нарезаемых резьб питчевых	нет \| нет \| нет
Конус Морзе задней бабки	№2 \| №2 \| №2
Наибольшее перемещение пиноли, мм	65 \| 65 \| 65
Электродвигатель главного привода, кВт	1,0 \| 1,1 \| 1,1
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020 \| 1100 х 470 х 110 \| 1050 х 535 х 1200
Масса станка, кг	280 \| 300 \| 400
