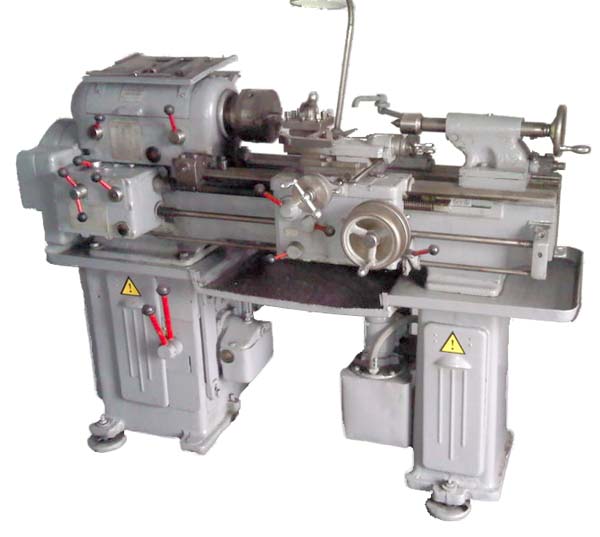

Токарный станок ТВ-320

По запросу

Токарный станок ТВ-320 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Уфа. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок ТВ-320: описание и характеристики

Токарный станок ТВ-320 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Уфа.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	ТВ-320 \| ТВ-320п \| 1У61 \| 1У61М
Класс точности по ГОСТ 8-82	Н \| П \| Н \| Н
Наибольший диаметр заготовки над станиной, мм	320 \| 320 \| 320 \| 320
Наибольший диаметр заготовки над суппортом, мм	170 \| 170 \| 160 \| 165
Высота центров, мм	155 \| 155 \| 155 \| 155
Наибольшая длина заготовки (РМЦ), мм	500 \| 500 \| 500 \| 500
Наибольшая высота державки резца, мм	30 \| 30 \| 30 \| 30
Высота от опорной поверхности резца до линии центров, мм	20 \| 20 \| 20 \| 20
Наибольшее сечение резцов, мм	20 х 20 \| 20 х 20 \| 20 х 20 \| 20 х 20
Диаметр сквозного отверстия в шпинделе, мм	26 \| 26 \| 26 \| 26
Наибольший диаметр прутка, мм	25 \| 25 \| 25 \| 25
Число ступеней частот прямого вращения шпинделя	18 \| 16 \| 18 \| 18
Частота вращения шпинделя, об/мин	36..2000 \| 36..1130 \| 25..2000 \| 25..2000
Размер внутреннего конуса в шпинделе, М	Морзе 4 \| Морзе 4 \| Морзе 4 \| Морзе 4
Конец шпинделя	Резьба М52 х 5 \| Резьба М52 х 5
Торможение шпинделя	нет \| нет \| нет
Наибольшая длина хода каретки суппорта от руки, мм	580 \| 580 \| 580 \| 580
Наибольшая длина хода каретки суппорта по валу, мм	570 \| 570 \| 580 \| 580
Наибольшая длина хода каретки суппорта по винту, мм	570 \| 570 \| 580 \| 580
Наибольший поперечный ход суппорта, мм	280 \| 280 \| 280 \| 280
Перемещение суппорта на одно деление лимба в продольном направлении, мм	0,1 \| 0,1 \| 0,1 \| 0,1
Перемещение суппорта на одно деление лимба в поперечном направлении, мм	0,01 \| 0,01 \| 0,01 \| 0,01
Наибольший ход верхнего суппорта (резцовые салазки), мм	110 \| 110 \| 110 \| 110
Перемещение резцовых салазок на одно деление лимба, мм	0,02 \| 0,02 \| 0,02 \| 0,02
Число ступеней продольных подач	16 \| 16 \| 16
Пределы рабочих подач продольных, мм/об	0,03..0,49 \| 0,03..0,49 \| 0,03..0,49 \| 0,032..0,5
Число ступеней поперечных подач	16 \| 16
Пределы рабочих подач поперечных, мм/об	0,012..0,18 \| 0,012..0,18 \| 0,012..0,184 \| 0,013..0,2
Скорость быстрых перемещений суппорта, м/мин	нет \| нет \| нет \| нет
Число нарезаемых резьб метрических, мм	19 \| 19
Пределы шагов нарезаемых резьб метрических, мм	0,25..5 \| 0,25..5 \| 0,2..7,0
Пределы шагов нарезаемых резьб дюймовых, нитка/дюйм	нет \| нет \| 0,013..0,2
Пределы шагов нарезаемых резьб модульных, модуль в мм	нет \| нет \| 0,1..3,5
Пределы шагов нарезаемых резьб питчевых	нет \| нет \| нет \| нет
Выключающие упоры при продольном движении	есть \| есть \| есть \| есть
Выключающие упоры при поперечном движении	нет \| нет \| нет \| нет
Защита от перегрузки при продольном движении	есть \| есть \| есть \| есть
Блокировка рукояток от одновременного включения	есть \| есть \| есть \| есть
Указатель резьбы	нет \| нет \| нет \| нет
Наибольшее усилие допускаемое механизмом подач в продольном направлении, кг	220
Наибольшее усилие допускаемое механизмом подач в поперечном направлении, кг	750
Наибольшее перемещение пиноли, мм	90 \| 90 \| 90 \| 90
Размер внутреннего конуса пиноли задней бабки, мм	Морзе 3 \| Морзе 3 \| Морзе 3 \| Морзе 3
Перемещение пиноли на одно деление шкалы линейки, мм	1 \| 1 \| 1 \| 1
Поперечное смещение пиноли, мм	±15 \| ±15 \| ±15 \| ±15
Количество электродвигателей на станке	2 \| 2 \| 2 \| 2
Электродвигатель главного привода, кВт (об/мин)	2,8 (1420) \| 2,8 (1420) \| 3,0 \| 3,0
Электродвигатель насоса охлаждения, кВт (об/мин)	0,125 (2800) \| 0,125 (2800) \| 0,125 \| 0,125
Габариты станка (длина ширина высота), мм	1610 х 950 х 1250 \| 1800 х 950 х 1250 \| 1800 х 1100 х 1350 \| 1800 х 750 х 1350
Масса станка, кг	900 \| 900 \| 900 \| 900
