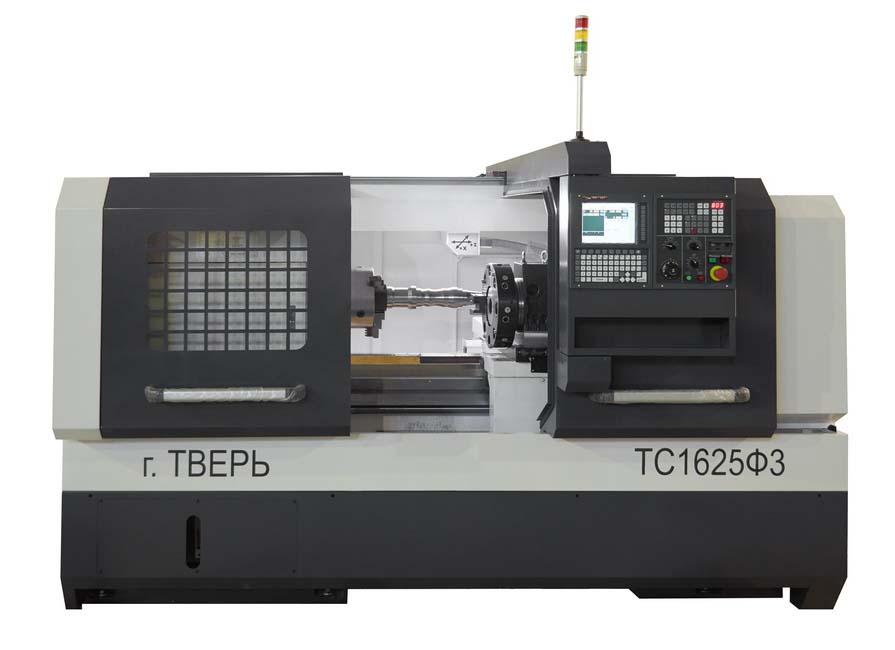

Токарный станок ТС1625Ф3

По запросу

Токарный станок ТС1625Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 520, Тверь. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок ТС1625Ф3: описание и характеристики

Токарный станок ТС1625Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 520, Тверь.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	16к20Ф3 \| 16а20Ф3 \| тс1625ф3
Обозначение системы ЧПУ	2Р22 \| 2Р22 \| Siemens 828D
Наибольший диаметр обрабатываемого изделия типа диск над станиной, мм	400 \| 320 \| 520
Наибольший диаметр обрабатываемого изделия над суппортом, мм	220 \| 200 \| 280
Наибольший диаметр устанавливаемого изделия над станиной, мм	500 \| 500 \| 580
Диаметр отверстия в шпинделе, мм	53 \| 55 \| 77
Наибольшая длина изделия устанавливаемого в центрах (РМЦ), мм	1000 \| 1000 \| 1000, 1500
Наибольшая длина обрабатываемого изделия при числе позиций инструментальной головки (6, 8, 12), мм	870 \| 900,750,850 \| 900,750,850
Наибольший вес заготовки, кг	500
Точность позиционирования по осям X/Z, мм	±0,005
Повторяемость позиционирования осей X/Z, мм	±0,003
Ширина направляющих, мм	440
Мощность двигателя главного движения, кВт	11 \| 11
Количество рабочих скоростей шпинделя	22
Пределы чисел оборотов шпинделя, об/мин	12,5..2000 \| 20..2500 \| 10..1650
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин	Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 \| Ряд I — 20…345 Ряд II — 60…1000 Ряд III — 145…2500 \| I 10-214; II 64-672; III 160-1650
Количество автоматически переключаемых скоростей	9
Диапазон автоматического переключения	16
Центр шпинделя передней бабки по ГОСТ 13214-67	Морзе №6 \| Морзе №6 \| метрический 90 (1:20)
Центр пиноли задней бабки по ГОСТ 13214-67	Морзе №5 \| Морзе №5
Конец шпинделя по ГОСТ 12593-72	6К \| 6К \| D8 по ГОСТ 26651-85
Наибольший продолжительный крутящий момент на шпинделе не менее, Нм (кгс*м)	800 (80) \| 966
Наибольший кратковременный (до 30 минут) крутящий момент на шпинделе не менее, Нм (кгс*м)	2288
Диаметр 3х кулачкового патрона, мм	250
Наибольшее продольное перемещение суппорта (Z), мм	900 \| 905 \| 1000, 1500
Наибольшее поперечное перемещение суппорта (X), мм	250 \| 210 \| 290
Пределы шагов нарезаемых резьб, мм	0,1..39,999 \| 0,25…40
Диапазон скоростей продольных подач, мм/мин (мм/об)	3..2000 \| 10..2000 (2,8) \| 0,01..6000
Диапазон скоростей поперечных подач, мм/мин (мм/об)	3..2000 \| 5..1000 (1,4)
Скорость быстрых продольных/ поперечных ходов, м/мин	7,0/ 4,0 \| 15/ 7,5 \| 12/ 8
Высота резца, мм	25 \| 25
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)	6 \| 8 (6,12) \| 8, 12
Размер хвостовика режущего инструмента, мм	VDI40, (VDI30 опция)
Перемещение задней бабки, мм	до патрона
Выдвижение пиноли задней бабки, мм	150
Диаметр пиноли, мм	75
Конус пиноли механической задней бабки, №	Морзе 5
Число координат	2 \| 2 \| 2
Количество одновременно управляемых координат	2 \| 2 \| 2
Дискретность задания координат в продольном/ поперечном направлении (дискретность задания по оси Z, X)	0,001 \| 0,001
Пределы программируемых подач продольных/ поперечных, мм/об	0,01…20/ 0,01..10
Тип датчика обратной связи по положению и резьбонарезанию	РОД-620 \| ВЕ178А5
Электродвигатель главного привода — длительно/ до 30 минут, кВт (об/мин)	11 (1460) \| 11 (1500) \| 10/ 25
Электродвигатель продольных подач — номинальный крутящий момент, Нм (кгс*м)	23 (2,3) \| 1,9
Электродвигатель поперечных подач — номинальный крутящий момент, Нм (кгс*м)	17 (1,7) \| 1,9
Электродвигатель станции смазки каретки, кВт/ об/мин	0,18/ 1400
Электродвигатель станции смазки шпиндельной бабки, кВт/ об/мин	0,27/ 1450
Электродвигатель насоса охлаждения, кВт/ об/мин	0,12/ 2800
Электродвигатель инструментальной головки, кВт/ об/мин	0,37/ 1365
Суммарная мощность электродвигателей, кВт	20 \| 21,4
Суммарная мощность станка, кВт	22 \| 24 \| 35,5
Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм	3700 х 1700 х 2145 \| 3700 х 3000 х 2100 \| 2775, 3475 х 1585 х 1670
Масса станка с ЧПУ, кг	4050 \| 4150 \| 3380, 3680
