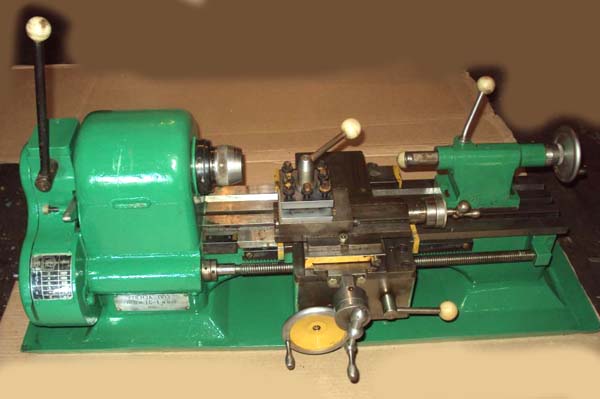

Настольный токарный станок ТС-1

По запросу

Настольный токарный станок ТС-1 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 155, Пенза. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Настольный токарный станок ТС-1: описание и характеристики

Настольный токарный станок ТС-1 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 155, Пенза.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	MN-80a \| ТС-1 \| ТВ-16 \| S1-85
Класс точности	Н \| Н \| ТУ ТВ-16-0001
Наибольший диаметр заготовки над станиной, мм	160 \| 155 \| 160 \| 150
Наибольший диаметр заготовки над суппортом, мм	90 \| 80 \| 90 \| 100
Высота центров, мм	80 \| 82 \| 85 \| 85
Наибольшая длина заготовки в центрах (РМЦ), мм	300 \| 260 \| 250 \| 250
Наибольшая высота держателя резца (ш х в), мм	10 х 10 \| 10 х 10 \| 12 х 15 \| 10 х 10
Высота от опорной поверхности резца до линии центров, мм	10
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	90
Ширина станины, мм	120
Резьбовой конец шпинделя, мм	М39 х 4 \| М39 х 4 \| М39 х 4
Диаметр стандартного 3-х кулачкового патрона, мм	100 \| 100 \| 100 \| 85
Диаметр стандартного 4-х кулачкового патрона, мм	150
Диаметр сквозного отверстия в шпинделе, мм	18 \| 18 \| 18
Диаметр и длина переднего подшипника скольжения в шпинделе, мм	38 х 50 \| 38 х 50
Центрирующий диаметр переднего конца шпинделя, мм	40 х 5 \| 40f4
Наибольший диаметр прутка, мм	17 \| 17 \| 17
Конус отверстия шпинделя	1:20 \| Морзе №3 \| Морзе №3
Число ступеней частот прямого вращения шпинделя	9 \| 6 \| 6 \| 6
Частота вращения шпинделя, об/мин	150..2000 \| 160..1600 \| 160..1600 \| 240..1710
Торможение шпинделя	нет \| нет \| нет
Блокировка рукояток	нет \| нет \| нет
Наибольшее продольное перемещение суппорта, мм	300 \| 260 \| 260
Перемещение суппорта продольное на одно деление лимба, мм	0,5
Ходовой винт (диаметр х шаг)	16 х 3 \| 16 х 3 \| 16 х 3
Наибольшее поперечное перемещение суппорта, мм	100 \| 100 \| 100
Перемещение суппорта поперечное на одно деление лимба, мм	0,05
Число ступеней продольных подач суппорта	18 \| 20
Пределы продольных рабочих подач суппорта, мм/об	0,01..0,15 \| 0,01..0,15 \| 0,01..0,15 \| 0,01..0,15
Пределы рабочих поперечных подач суппорта, мм/об	нет \| нет \| нет
Количество нарезаемых резьб метрических	19 \| 20 \| 18
Пределы шагов нарезаемых резьб метрических, мм	0,2..3 \| 0,2..3 \| 0,2..3 \| 0,2..3
Пределы шагов нарезаемых резьб дюймовых	нет \| нет \| нет
Резьбоуказатель	нет \| нет \| нет
Предохранение от перегрузок	есть \| есть \| есть
Блокировка	есть \| есть \| есть
Ускоренное перемещение суппорта	нет \| нет \| нет
Выключающие упоры	нет \| нет \| нет
Наибольшее перемещение резцовых салазок, мм	100 \| 100 \| 100
Шаг резьбы ходового винта резцовых салазок, мм	1,5 \| 1,5
Диаметр резьбы ходового винта резцовых салазок, мм	М10 левая
Перемещение резцовых салазок на одно деление лимба, мм	0,05 \| 0,05 \| 0,05
Перемещение резцовых салазок на один оборот лимба, мм	1,5 \| 1,5 \| 1,5
Угол поворота резцовых салазок, град	±60°
Диаметр пиноли задней бабки	20 \| 20 \| 20
Конус отверстия пиноли задней бабки	Морзе №1 \| Морзе №1 \| Морзе №1 \| Морзе №1
Наибольшее перемещение пиноли, мм	80 \| 70 \| 65 \| 80
Цена деления линейки перемещение пиноли, мм	1
Цена деления лимба перемещение пиноли, мм	0,05 \| 0,05 \| 0,05
Поперечное перемещение задней бабки, мм	±5
Напряжение питающей сети, В	~380 В/ ~220 В \| ~380 В/ ~220 В \| ~380 В/ ~220 В \| ~380 В/ ~220 В
Электродвигатель главного привода, кВт	0,37 \| 0,25 \| 0,4 \| 0,6
Габариты станка (длина ширина высота), мм	1170 х 610 х 1310 \| 1160 х 540 х 1200 \| 1150 х 600 х 1200 \| 600 х 100 х 1020
Масса станка, кг	135 \| 135 \| 180 \| 170
