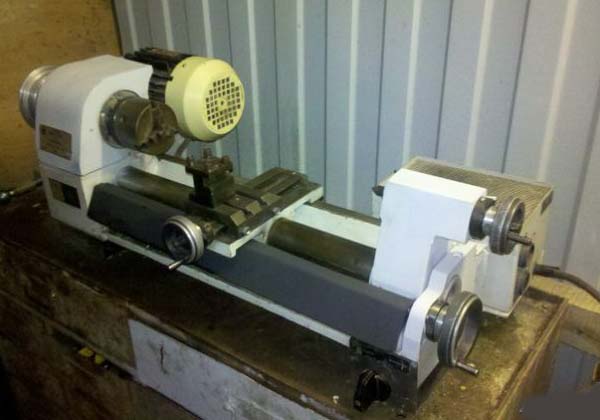

Настольный токарный станок ТН-1

По запросу

Настольный токарный станок ТН-1 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 150, Мичуринск. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Настольный токарный станок ТН-1: описание и характеристики

Настольный токарный станок ТН-1 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 150, Мичуринск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	ТН-1М \| ТН-1
Класс точности	Н \| Н
Наибольший диаметр заготовки, устанавливаемой над станиной, мм	150 \| 150
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм	90 \| 90
Высота центров над плоскими направляющими станины, мм	75 \| 75
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм	350 \| 350
Наибольшая диаметр заготовки, обрабатываемой в патроне, мм	70 \| 70
Наибольшая диаметр сверления по стали, мм	6 \| 6
Диаметр сквозного отверстия в шпинделе, мм	15 \| 15
Присоединение патрона к шпинделю. Конец шпинделя	М27х2 \| М27х2
Конус Морзе шпинделя	Морзе 2 \| Морзе 2
Число ступеней частот прямого вращения шпинделя	9 \| 9
Частота прямого вращения шпинделя, об/мин	200, 271, 525, 650, 1000, 1200, 1700, 2800, 3200 \| 200, 271, 525, 650, 1000, 1200, 1700, 2800, 3200
Число ступеней частот обратного вращения шпинделя	9 \| 9
Частота обратного вращения шпинделя, об/мин	200, 271, 525, 650, 1000, 1200, 1700, 2800, 3200 \| 200, 271, 525, 650, 1000, 1200, 1700, 2800, 3200
Наибольший крутящий момент на шпинделе, Нм	1,2 \| 1,2
Торможение шпинделя	нет \| нет
Блокировка рукояток	нет \| нет
Наибольшее продольное перемещение суппорта, мм	350 \| 350
Перемещение суппорта продольное на одно деление лимба, мм	0,05 \| 0,05
Наибольшее поперечное перемещение суппорта, мм	90 \| 90
Перемещение суппорта поперечное на одно деление лимба, мм	0,05 \| 0,05
Число ступеней продольных подач суппорта	6 \| 6
Пределы продольных рабочих подач суппорта, мм/об	0,05; 0,75; 0,1; 0,125; 0,150; 0,175 \| 0,05; 0,75; 0,1; 0,125; 0,150; 0,175
Пределы рабочих поперечных подач суппорта, мм/об	нет \| нет
Количество нарезаемых резьб метрических	18 \| 18
Пределы шагов нарезаемых резьб метрических, мм	0,2..2,5 \| 0,2..2,5
Пределы шагов нарезаемых резьб дюймовых	нет \| нет
Пределы шагов нарезаемых резьб модульных	нет \| нет
Пределы шагов нарезаемых резьб питчевых	нет \| нет
Высота резца, мм	8 \| 8
Перемещение резцовых салазок на одно деление лимба, мм	0,05 \| 0,05
Угол поворота резцовых салазок, град	нет \| ±90°
Количество позиций	6 \| 6
Диаметр базового отверстия под инструментальные державки, мм	14 \| 14
Рабочий ход (ручное перемещение), мм	40 \| 40
Установочное перемещение, мм	50 \| 50
Конус Морзе пиноли	Морзе 2 \| Морзе 2
Наибольшее перемещение пиноли, мм	30 \| 30
Параметры питающей сети	220 В, 50 Гц \| 220 В, 50 Гц
Электродвигатель главного привода, кВт	0,55 \| 0,55
Синхронная частота вращения электродвигателя главного привода, об/мин	3000 \| 3000
Габариты станка (длина ширина высота), мм	825 х 410 х 280 \| 825 х 410 х 300
Масса станка, кг	80 \| 85
