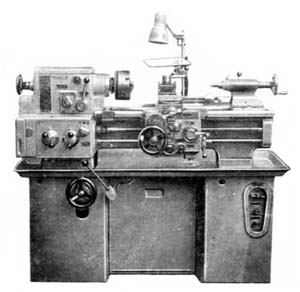

Токарный станок OT-4
По запросу
Токарный станок OT-4 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок OT-4: описание и характеристики
Токарный станок OT-4 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1П611 | ОТ-4 |
| Класс точности по ГОСТ 8-82 | П | П |
| Наибольший диаметр заготовки над станиной, мм | 250 | 250 |
| Наибольший диаметр заготовки над суппортом, мм | 145 | 145 |
| Наибольшая длина заготовки (РМЦ), мм | 500 | 500 |
| Наибольшая длина обточки заготовки, мм | 450 |
| Высота центров над станиной, мм | 135 | 135 |
| Диаметр сквозного отверстия в шпинделе, мм | 26,5 | 26,5 |
| Наибольший диаметр обрабатываемого прутка в патроне, мм | 25 | 25 |
| Наибольший диаметр обрабатываемого прутка в цанге, мм | 16 | 16 |
| Число ступеней частот прямого вращения шпинделя | 14 | 14 |
| Частота прямого вращения шпинделя, об/мин | 33,5..3000 | 33,5..3000 |
| Размер внутреннего конуса в шпинделе, М | Мозе 4 | Мозе 4 |
| Наибольшее перемещение суппорта продольное/ поперечное, мм | 580/ 150 | 580/ 150 |
| Число ступеней продольных подач | 24 | 24 |
| Пределы рабочих подач продольных, мм/об | 0,05..0,7 | 0,05..0,7 |
| Пределы рабочих подач поперечных, мм/об | 0,025..0,35 | 0,025..0,35 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет | нет |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет | нет |
| Пределы шагов нарезаемых резьб метрических, мм | 0,25..3,5 | 0,25..3,5 |
| Пределы шагов нарезаемых резьб дюймовых | 80..7 | 80..7 |
| Пределы шагов нарезаемых резьб модульных | 0,25..1,75 | 0,25..1,75 |
| Перемещение на одно деление лимба в продольном/ поперечном направлении, мм | 1/ 0,02 | 1/ 0,02 |
| Диаметр и шаг ходового винта, мм | 30 х 6 | 30 х 6 |
| Диаметр ходового вала, мм | 20 | 20 |
| Наибольшее перемещение салазок, мм | 150 | 150 |
| Перемещение салазок на одно деление лимба, мм | 0,02 | 0,02 |
| Перемещение салазок на один оборот лимба, мм | 2,0 | 2,0 |
| Угол поворота салазок, град | ±45 | ±45 |
| Наибольшее сечение державки резца, мм | 16 х 16 | 16 х 16 |
| Расстояние от опорной поверхности резца до линии центров, мм | 16 | 16 |
| Наибольшее перемещение пиноли задней бабки, мм | 70 | 70 |
| Конус пиноли задней бабки, мм | Морзе 3 | Морзе 3 |
| Диаметр пиноли задней бабки, мм | 40 | 40 |
| Наибольшее поперечное смещение задней бабки, мм | ±10 | ±10 |
| Перемещение пиноли на одно деление линейки, мм | 1 | 1 |
| Количество электродвигателей на станке | 2 |
| Электродвигатель главного привода, кВт | 1,5 | 1,5 |
| Электродвигатель насоса охлаждения, кВт | 0,12 | 0,12 |
| Габариты станка (длина ширина высота), мм | 1510 х 700 х 1360 | 1510 х 700 х 1360 |
| Масса станка, кг | 560 | 535 |
