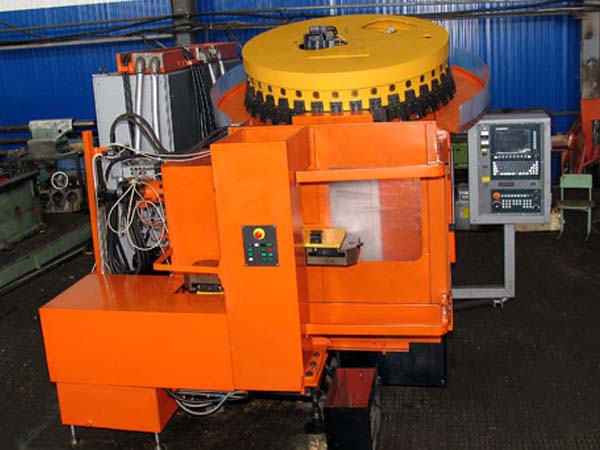

Фрезерный станок с ЧПУ ИР320ПМФ4
По запросу
Фрезерный станок с ЧПУ ИР320ПМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 320 х 320, Иваново. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ ИР320ПМФ4: описание и характеристики
Фрезерный станок с ЧПУ ИР320ПМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 320 х 320, Иваново.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | ИР320ПМФ4 |
| Класс точности по ГОСТ 8-82 | П | П |
| Размеры рабочей поверхности стола (длина х ширина), мм | 320 х 320 |
| Наибольшие габариты обрабатываемой детали по осям X, Y, Z, мм | 360 х 250 х 250 250 х 300 х 300 |
| Перемещение поперечное стола (ось X), мм | 400 |
| Перемещение вертикальное шпиндельной бабки (ось Y), мм | 360 |
| Перемещение продольное ползуна (ось Z), мм | 400 |
| Вращение индексируемого поворотного стола (ось B), град | 360 000 х 0,001° |
| Наибольший диаметр сверления в стали, мм | 20 |
| Наибольший диаметр растачиваемого отверстия, мм | 125 |
| Наибольший диаметр торцовой фрезы, мм | 125 |
| Точность позиционирования по осям X/ Y, мм | 0,016 |
| Точность позиционирования по осям Z, мм | 0,016 |
| Точность углового позиционирования стола, с | 20 |
| Количество столов-спутников, устанавливаемых в накопителе | 4 |
| Рабочая подача по осям X, Y, Z, мм/мин | 1..6000 |
| Скорость быстрых установочных перемещений по осям X, Y, Z, м/мин | 12 |
| Количество управляемых координат | 3 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 3/3 |
| Максимальная нагрузка на стол (по центру), кг | 150 |
| Частота вращения стола, об/мин | 0,05..200 |
| Диаметр резьбовых отверстий на поверхности стола, мм | М20 |
| Частота вращения шпинделя, об/мин | 13..5000 |
| Наибольший крутящий момент, Нм | 200 |
| Конус шпинделя для крепления инструмента по ГОСТ 15945-82 | 40 |
| Количество инструмента в магазине | 36 |
| Время смены инструмента, с | 12,5 |
| Время смены инструмента от стружки к стружке, с | 12,5 |
| Максимальный диаметр рядом стоящего инструмента, мм | 125 |
| Максимальный диаметр свободно стоящего инструмента, мм | 150 |
| Максимальная длина инструмента от торца шпинделя, мм | 220 |
| Масса инструментальной оправки с инструментом, кг | 10 |
| Время смены столов-спутников, с | 35 |
| Количество электродвигателей на станке | 13 |
| Электродвигатель постоянного тока привода главного движения, кВт | 7,5..11 |
| Электродвигатели привода подач стола, шпиндельной бабки, ползуна, поворота инструментального магазина, поворота столов-спутников, Нм | 24 |
| Электродвигатель привода вращения стола, Нм | 38,5 |
| Электродвигатель насоса гидростанции, кВт | 5,5 |
| Электродвигатель вентилятора гидростанции, кВт | 0,12 |
| Электродвигатель вентилятора шпинделя, кВт | 0,2 |
| Электродвигатель насоса смазки редуктора поворотного стола, кВт | 0,014 |
| Электродвигатель насоса смазки направляющих, кВт | 0,02 |
| Электронасос охлаждающей жидкости Мощность, кВт | 0,15 |
| Электронасос жидкости для смыва стружки, кВт | 0,6 |
| Суммарная мощность всех электродвигателей на станке, кВт | 30 |
| Габариты станка (длина х ширина х высота), мм | 3840 х 2300 х 2507 |
| Масса станка, кг | 10000 |
