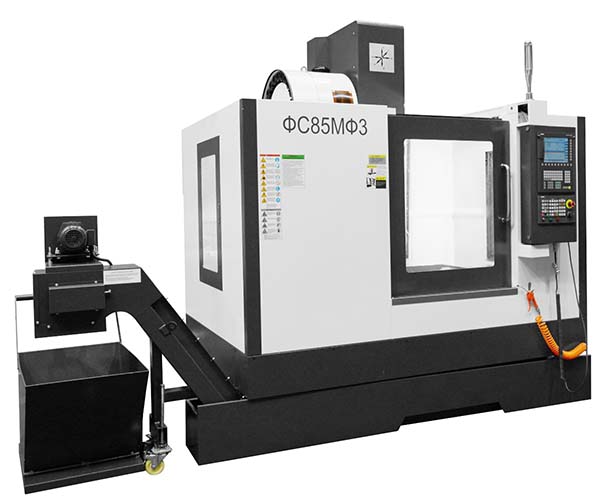

Фрезерный станок с ЧПУ ФС85МФ3

По запросу

Фрезерный станок с ЧПУ ФС85МФ3 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 500 х 1000, Тверь. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Фрезерный станок с ЧПУ ФС85МФ3: описание и характеристики

Фрезерный станок с ЧПУ ФС85МФ3 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 500 х 1000, Тверь.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	400V \| 500V \| ФС65МФ3 \| ФС85МФ3
Класс точности по ГОСТ 8-82	П \| П \| Н \| Н
Модель устройства ЧПУ	Sinumerik 802D sl \| Sinumerik 802D \| Sinumerik 828D \| Sinumerik 828D
Количество управляемых координат	3 \| 3 \| 3 \| 3
Количество одновременно управляемых координат при линейной/ круговой интерполяции	3/3 \| 3/3 \| 3/3 \| 3/3
Наибольший диаметр сверления в стали 45, мм	25 \| 25
Наибольший диаметр растачивания, мм	80 \| 80
Пределы диаметров нарезаемой резьбы, мм	М6..М16 \| М3..М24
Наибольший диаметр торцевой фрезы, мм	125
Наибольшая длина инструмента, устанавливаемого на станке, мм	250
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	110..560 \| 590 \| 150..700
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	550
Размеры рабочей поверхности стола (ширина х длина), мм	400 х 900 \| 630 х 1200 \| 360 х 780 \| 500 х 1000
Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм	540 х 400 х 450
Максимальная нагрузка на стол (по центру), кг	400 \| 500 \| 500 \| 650
Число Т-образных пазов Размеры Т-образных пазов	3 \| 5 \| 3
Наибольшее продольное перемещение стола (X), мм	550 \| 1000 \| 650 \| 850
Наибольшее поперечное перемещение стола (Y), мм	400 \| 500 \| 380 \| 500
Наибольшее вертикальное перемещение ползуна (Z), мм	450 \| 450 \| 450 \| 550
Поворот стола (А), град	130°
Вращение стола (С), град	360°
Предел рабочих подач стола и ползуна, мм/мин	1..15000 \| 1..15000 \| 1..15000
Скорость быстрого перемещения по координатам X, Y, м/мин	25 \| 15..30 \| 30
Скорость быстрого перемещения по координате Z, м/мин	22 \| 15..30 \| 30 \| 36
Допустимое усилие подачи по координате X, Y, Z, Н	5000 \| 3000
Точность позиционирования по координате X, Y, Z, мм	± 0,010 \| ± 0,005 \| ± 0,004 \| ± 0,004
Повторяемость позиционирования по координате X, Y, Z, мм	± 0,002 \| ± 0,002
ШВП диаметр/шаг, мм	40/12 \| 40/12
Частота вращения шпинделя, об/мин	0..8000 \| 0..8000 \| 40..12000
Количество скоростей шпинделя	Б/с \| Б/с \| Б/с \| Б/с
Номинальный крутящий момент на шпинделе, Нм	44,6 \| 44,6 \| 57
Конус шпинделя по DIN 69871	SK 40 \| SK 40 \| ISO40
Степень точности конуса шпинделя	АТ5
Емкость инструментального магазина, шт.	20 \| 20 \| 16 \| 24
Время смены инструмента, с	12 \| 8,5 \| 2,5 \| 2,5
Наибольший диаметр инструмента, устанавливаемого в магазине при длине 200 мм, мм (без пропуска гнезд)	125 (80) \| 125 (80) \| 150 (75) \| 150 (80)
Наибольшая длина инструмента, устанавливаемого в шпинделе станка при Ø 60 мм, мм	250 \| 250 \| 250 \| 300
Максимальный диаметр сверла, мм	30
Наибольшая масса оправки, устанавливаемой в магазине, кг	10 \| 10 \| 6
Электродвигатель привода главного движения, кВт	7,0 \| 7/ 11 \| 25/10 \| 25/10
X/Y/Z/A Номинальный момент на электродвигателях подач, Нм	16/ 16/ 16
Электродвигатели привода подач (X, Y, Z), кВт	5
Электронасос охлаждающей жидкости, кВт	0,15
Электродвигатель вращения магазина, кВт	0,18
Электродвигатель гидростанции, кВт	2,2
Электродвигатель насоса смазки, кВт	0,25
Суммарная мощность установленных на станке электродвигателей, кВт	23 \| 19/ 23 \| 47,5 \| 36
Габариты станка (длина ширина высота), мм	2300 х 2450 х 2620 \| 2350 x 3165 x 3000 \| 2400 x 2000 x 2600 \| 2450 х 2230 х 2620
Масса станка, кг	5000 \| 7000 \| 3700 \| 6200
