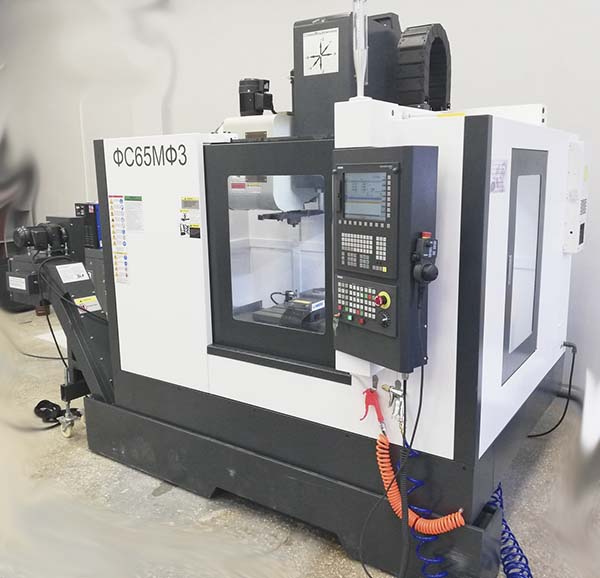

Фрезерный станок с ЧПУ ФС65МФ3
По запросу
Фрезерный станок с ЧПУ ФС65МФ3 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 360 х 780, Тверь. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ ФС65МФ3: описание и характеристики
Фрезерный станок с ЧПУ ФС65МФ3 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 360 х 780, Тверь.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 400V | 500V | ФС65МФ3 |
| Класс точности по ГОСТ 8-82 | П | П | Н |
| Модель устройства ЧПУ | Sinumerik 802D sl | Sinumerik 802D | Sinumerik 828D |
| Количество управляемых координат | 3 | 3 | 3 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 3/3 | 3/3 | 3/3 |
| Наибольший диаметр сверления в стали 45, мм | 25 | 25 |
| Наибольший диаметр растачивания, мм | 80 | 80 |
| Пределы диаметров нарезаемой резьбы, мм | М6..М16 | М3..М24 |
| Наибольший диаметр торцевой фрезы, мм | 125 |
| Наибольшая длина инструмента, устанавливаемого на станке, мм | 250 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 110..560 | 150..600 |
| Размеры рабочей поверхности стола (ширина х длина), мм | 400 х 900 | 630 х 1200 | 360 х 780 |
| Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм | 540 х 400 х 450 |
| Максимальная нагрузка на стол (по центру), кг | 400 | 500 | 500 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 5 | 3 |
| Наибольшее продольное перемещение стола (X), мм | 550 | 1000 | 650 |
| Наибольшее поперечное перемещение стола (Y), мм | 400 | 500 | 380 |
| Наибольшее вертикальное перемещение ползуна (Z), мм | 450 | 450 | 450 |
| Поворот стола (А), град | 130° |
| Вращение стола (С), град | 360° |
| Предел рабочих подач стола и ползуна, мм/мин | 1..15000 | 1..15000 | 1..15000 |
| Скорость быстрого перемещения по координатам X, Y, м/мин | 25 | 15..30 | 30 |
| Скорость быстрого перемещения по координате Z, м/мин | 22 | 15..30 | 30 |
| Допустимое усилие подачи по координате X, Y, Z, Н | 5000 | 3000 |
| Точность позиционирования по координате X, Y, Z, мм | ± 0,010 | ± 0,005 | ± 0,004 |
| Частота вращения шпинделя, об/мин | 0..8000 | 0..8000 | 40..12000 |
| Количество скоростей шпинделя | Б/с | Б/с | Б/с |
| Номинальный крутящий момент на шпинделе, Нм | 44,6 | 44,6 | 57 |
| Конус шпинделя по DIN 69871 | SK 40 | SK 40 | ISO40 |
| Степень точности конуса шпинделя | АТ5 |
| Емкость инструментального магазина, шт. | 20 | 20 | 16 |
| Время смены инструмента, с | 12 | 8,5 | 2.5 |
| Наибольший диаметр инструмента, устанавливаемого в магазине при длине 200 мм, мм (без пропуска гнезд) | 125 (80) | 125 (80) | 150 (75) |
| Наибольшая длина инструмента, устанавливаемого в шпинделе станка при Ø 60 мм, мм | 250 | 250 | 250 |
| Максимальный диаметр сверла, мм | 30 |
| Наибольшая масса оправки, устанавливаемой в магазине, кг | 10 | 10 | 6 |
| Электродвигатель привода главного движения, кВт | 7,0 | 7/ 11 | 25/10 |
| Электродвигатели привода подач (X, Y, Z), кВт | 5 |
| Электронасос охлаждающей жидкости, кВт | 0,15 |
| Электродвигатель вращения магазина, кВт | 0,18 |
| Электродвигатель гидростанции, кВт | 2,2 |
| Электродвигатель насоса смазки, кВт | 0,25 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 23 | 19/ 23 | 47.5 |
| Габариты станка (длина ширина высота), мм | 2300 х 2450 х 2620 | 2350 x 3165 x 3000 | 2400 x 2000 x 2600 |
| Масса станка, кг | 5000 | 7000 | 3700 |
