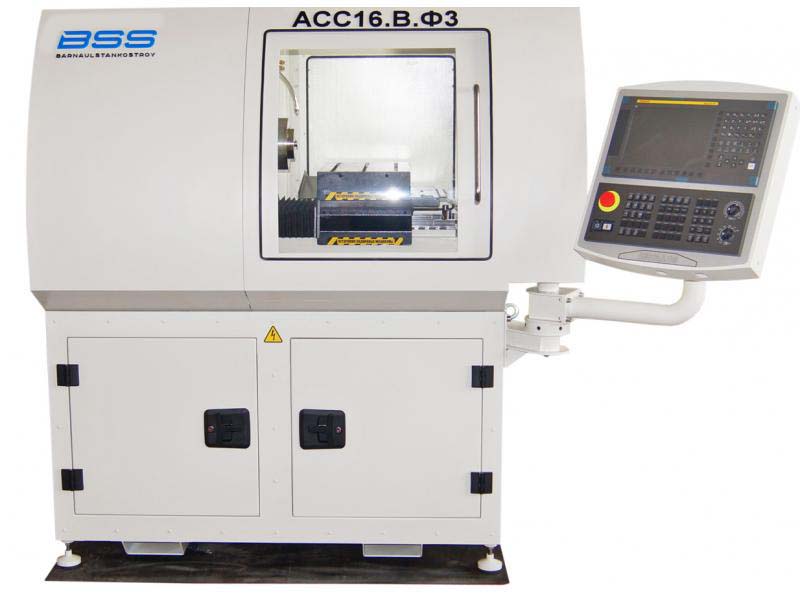

Одношпиндельный токарный автомат АСС 16Ф3
По запросу
Одношпиндельный токарный автомат АСС 16Ф3 относится к группе «Токарные автоматы и полуавтоматы одношпиндельные». Основные справочные параметры: Ø 28, Барнаул. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Одношпиндельный токарный автомат АСС 16Ф3: описание и характеристики
Одношпиндельный токарный автомат АСС 16Ф3 относится к группе «Токарные автоматы и полуавтоматы одношпиндельные». Основные справочные параметры: Ø 28, Барнаул.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1325Ф30 | АСС 16Ф3 |
| Носитель инструмента, закрепленный на суппорте | Головка револьверная | Стол рабочий |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 320 |
| Наибольший диаметр обрабатываемого прутка, мм | 25 | 28 |
| Диаметр отверстия в шпинделе, мм | 40 | 48 |
| Наибольшая длина обрабатываемого прутка в цанговом зажиме, мм | 100 | 100 |
| Наибольшая длина обрабатываемого прутка в патроне, мм | 60 |
| Наибольшая длина прутка, устанавливаемого в зажимной и подающей трубе, мм | 3000 |
| Рекомендуемая длина прутка, устанавливаемого в зажимной и подающей трубе, мм | 1200 |
| Наибольшая длина прутка, устанавливаемого без подающего устройства, мм | 850 |
| Наибольшая длина подачи прутка, мм | 80 |
| Высота центров, мм | 170 |
| Расстояние от торца шпинделя до револьверной головки, мм | 100/ 350 |
| Расстояние от оси шпинделя до основания станка, мм | 1060 |
| Наибольший размер нарезаемой резьбы плашками и метчиками, мм | М12 |
| Количество инструментов в револьверной головке | 12 |
| Пределы чисел оборотов шпинделя с цанговым патроном, об/мин | 90..4000 | 0..12000 |
| Пределы чисел оборотов шпинделя с зажимным патроном, об/мин | 90..2800 | — |
| Конец шпинделя фланцевый по ГОСТ 12595-72 | 1-5Ц |
| Тип токарного патрона | цанга 162Е |
| Размер рабочего стола, по оси Z/X, мм | — | 254 х 520 |
| Наибольшее перемещение револьверного суппорта: продольное (Z)/ поперечное (X), мм | 250/ 120 | 200/ 200 |
| Диапазон скоростей продольных подач револьверного суппорта, мм/мин | 2..2500 | 0,001..30 |
| Диапазон скоростей поперечных (круговых) подач револьверного суппорта, мм/мин | 1..1250 | 0,001..30 |
| Диапазон ускоренных подач револьверного суппорта по осям X/ Z, мм/мин | 5000/ 5000 |
| Наибольшее усилие подач револьверного суппорта по оси Z/ X, кН | 4/ 2 |
| Точность позиционирования суппорта, мм | 0,001+0,001 |
| Повторяемость, мм | 0,001+0,001 |
| Смена инструмента | автомат | автомат |
| Система ЧПУ | FANUC |
| Количество одновременно управляемых координат (X, Z, C) | 3 |
| Количество электродвигателей на станке, кВт | 6 |
| Электродвигатель главного привода, кВт | 6 | 11,6 |
| Электродвигатель привода центральной смазочной системы, кВт | 0,25 |
| Электродвигатель привода револьверной головки, кВт | 0,37 |
| Электродвигатель привода подачи и зажима прутка, кВт | 0,55 |
| Электродвигатель привода ловителя детали, кВт | 0,12 |
| Электродвигатель насоса охлаждения, кВт | 0,12 |
| Мощность потребляемая станком не более, кВт | 21 |
| Габаритные размеры станка (длина, ширина, высота), мм | 2550 х 1112 х 1700 | 1950 х 1200 х 1800 |
| Масса станка , кг | 2600 | 900 |
