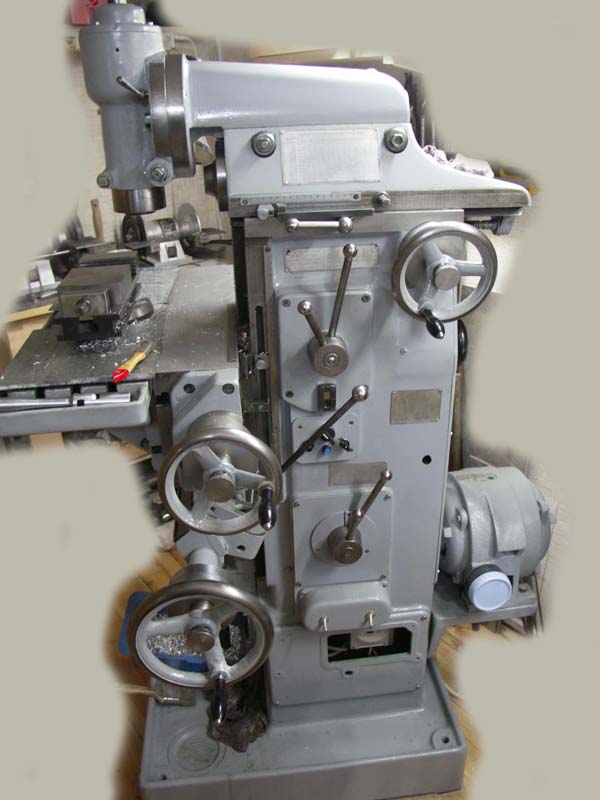

Универсальный фрезерный станок 6В75

По запросу

Универсальный фрезерный станок 6В75 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Ереван. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Универсальный фрезерный станок 6В75: описание и характеристики

Универсальный фрезерный станок 6В75 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Ереван.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	6Е75ПФ1 \| 675П \| 6В75
Класс точности по ГОСТ 8-82	П \| П \| Н
Размеры горизонтального (углового) стола, мм	200 х 630 \| 200 х 630 \| 200 х 630
Размеры вертикального стола, мм	200 х 500 \| 200 х 500 \| 195 х 550
Максимальная масса обрабатываемой детали, кг	200
Наибольшие размеры обрабатываемой с одной установки детали (длина х ширина х высота), кг	300 х 230 х 280
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм	90..390 \| 80..380 \| 70..360
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..290 \| 0..300 \| 22..312
Наибольший вылет оси вертикального шпинделя, мм	130..330
Наибольший продольный ход стола (X), мм	320 \| 320 \| 250
Наибольший вертикальный ход стола (Z), мм	290 \| 300 \| 290
Наибольший поперечный ход шпиндельной бабки (Y), мм	200 \| 200 \| 150
Цена деления лимбов, мм	0,05 \| 0,025
Частота вращения горизонтального шпинделя, об/мин	40..2000 \| 50..1600 95..1650 \| 95..1650
Частота вращения вертикального шпинделя, об/мин	40..2000 \| 63..2000 110..1860 \| 110..1860
Количество скоростей шпинделей	18 \| 16 \| 6
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	214
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	155
Наибольшее осевое перемещение вертикального шпинделя, мм	60 \| 60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90° \| ±90° \| ±45°
Конус горизонтального и вертикального шпинделей	40АТ5 \| Морзе 4 \| Морзе 4
Пределы продольных и вертикальных подач стола (X, Z), мм/мин	10..1000 \| 12,5..400 \| 17,5..178
Ускоренный ход стола, мм/мин	1800 \| 935 \| нет
Количество подач стола	Б/с \| 16 \| 6
Наибольшее усилие подач стола, Н	4000 \| 5000
Пределы поперечных подач шпиндельной бабки (Y), мм/мин	10..1000 \| 12,5..400 \| нет
Количество подач шпиндельной бабки	Б/с \| 16 \| —
Наибольшее усилие подач шпиндельной бабки, Н	4000 \| 5000
Ускоренный ход шпиндельной бабки, мм/мин	1800
Количество электродвигателей на станке	4 \| 2
Электродвигатель главного привода, кВт	1,5 \| 1,5 \| 1,7
Электродвигатель привода подач, кВт	1,1 \| нет
Электродвигатель насоса гидравлики, кВт	0,06 \| нет
Электродвигатель привода насоса охлаждения, кВт	0,12 \| 0,12 \| 0,12
Суммарная мощность электродвигателей, кВт	2,78 \| 1,62 \| 1,82
Габариты станка (длина х ширина х высота), мм	1350 х 1400 х 1750 \| 1110 х 1170 х 1650 \| 1150 х 1100 х 1600
Масса станка, кг	810 \| 1100 \| 855
