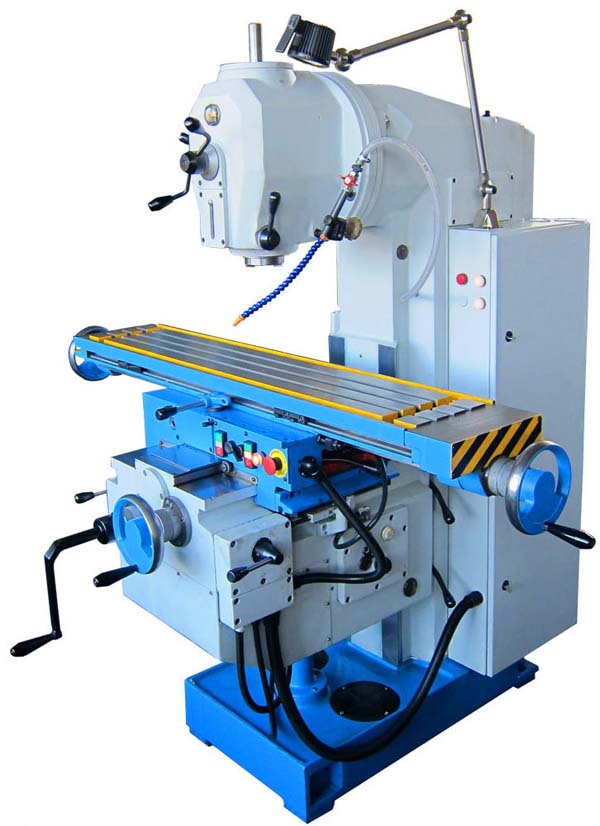

Вертикально-фрезерный станок 6Т10
По запросу
Вертикально-фрезерный станок 6Т10 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 200 х 800, Вильнюс (Жальгирис. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Вертикально-фрезерный станок 6Т10: описание и характеристики
Вертикально-фрезерный станок 6Т10 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 200 х 800, Вильнюс (Жальгирис.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6Т10 | 6Т80 | 6Т80Г | 6Т80Ш |
| Класс точности по ГОСТ 8-82 | Н | Н | Н | П |
| Размеры рабочей поверхности стола (длина х ширина), мм | 200 х 800 | 200 х 800 | 200 х 800 | 200 х 800 |
| Наименьшее и наибольшее расстояние от торца вертикального шпинделя до стола, мм | 45..400 | — | — | 15..400 |
| Расстояние от оси горизонтального шпинделя до стола, мм | — | 0..360 | 0..360 | 0..400 |
| Расстояние от оси горизонтального шпинделя до хобота, мм | 123 | 123 | 123 | 123 |
| Расстояние от оси шпинделя фрезерной головки до направляющих станины (вылет), мм | 300 | — | — | 130..625 |
| Наибольший диаметр фрезы, устанавливаемой на станке, мм | 100 | 100 | 100 | 100 |
| Наибольшее перемещение стола продольное, мм | 560 | 560 | 560 | 560 |
| Наибольшее перемещение стола поперечное, мм | 220 | 220 | 220 | 220 |
| Наибольшее перемещение стола вертикальное механическое/ ручное, мм | 355 | 360 | 360 | 400 |
| Наибольшие размеры заготовки, устанавливаемой на столе (длина_ширина_высота), мм | 800 х 260 х 450 | 800 х 260 х 400 | 800 х 260 х 400 | 800 х 260 х 450 |
| Максимальная нагрузка на стол (по центру), кг | 200 | 200 | 200 | 200 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 | 3 | 3 |
| Перемещение стола на одно деление лимба продольное/ поперечное/ вертикальное, мм | 0,05/ 0,05/ 0,02 | 0,05/ 0,05/ 0,02 | 0,05/ 0,05/ 0,02 | 0,05/ 0,05/ 0,02 |
| Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин | 3,35/ 3,35/ 1,7 | 3,35/ 3,35/ 1,7 | 3,35/ 3,35/ 1,7 | 3,35/ 3,35/ 1,7 |
| Число ступеней рабочих подач стола | 18 | 18 | 18 | 18 |
| Пределы рабочих подач. Продольных и поперечных, мм/мин | 20..1000 | 20..1000 | 20..1000 | 20..1000 |
| Пределы рабочих подач. Вертикальных, мм/мин | 10..500 | 10..500 | 10..500 | 10..500 |
| Угол поворота стола (в крайнем переднем положении), град | — | ±45 (-) | — | — |
| Усилие резания в продольном направлении, Н | 6864,6 | 6864,6 | 6864,6 | 6864,6 |
| Количество скоростей вертикального шпинделя | 12 | — | — | 12 |
| Частота вращения горизонтального шпинделя, об/мин | — | 50..2240 | 50..2240 | 50..2240 |
| Количество скоростей горизонтального шпинделя | — | 12 | 12 | 12 |
| Перемещение пиноли (гильзы) вертикального шпинделя, мм | 60 | — | — | 70 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,05 | — | — | 0,05 |
| Поворот головки шпинделя в продольной плоскости, град | ±45 | — | — | ±45 |
| Наибольший крутящий момент на горизонтальном шпинделе, Н.м | — | 155 | 155 | 155 |
| Наибольший крутящий момент на вертикальном шпинделе, Н.м | 155 | — | — | 117 |
| Эскиз конца горизонтального шпинделя по ГОСТ 836-72, ГОСТ 24644-81 | 40 | 40 | 40 | 40 |
| Эскиз конца шпинделя фрезерной головки по ГОСТ 836-72, ГОСТ 24644-81 | 40 | — | — | 40 |
| Масса фрезерной головки, кг | — | — | — | 82 |
| Угол поворота фрезерной головки в поперечной плоскости, град | — | — | — | +30°-45 |
| Внутренний конус шпинделя фрезерной головки | — | — | — | 40 |
| Частота вращения шпинделя фрезерной головки, об/мин | — | — | — | 56..2500 |
| Количество скоростей шпинделя фрезерной головки | — | — | — | 12 |
| Количество электродвигателей на станке | 3 | 3 | 3 | 4 |
| Электродвигатель привода главного движения М1, кВт | 3,0 | 3,0 | 3,0 | 3,0 |
| Электродвигатель привода шпинделя поворотной головки М2, кВт | — | — | — | 1,1 |
| Электродвигатель привода подач М3, кВт | 0,75 | 0,75 | 0,75 | 0,75 |
| Электронасос охлаждающей жидкости М4, кВт | 0,12 | 0,12 | 0,12 | 0,12 |
| Габариты станка (длина х ширина х высота), мм | 1500 х 1875 х 1808 | 1600 х 1875 х 1528 | 1600 х 1875 х 1528 | 1600 х 1875 х 2080 |
| Масса станка, кг | 1340 | 1315 | 1300 | 1430 |
