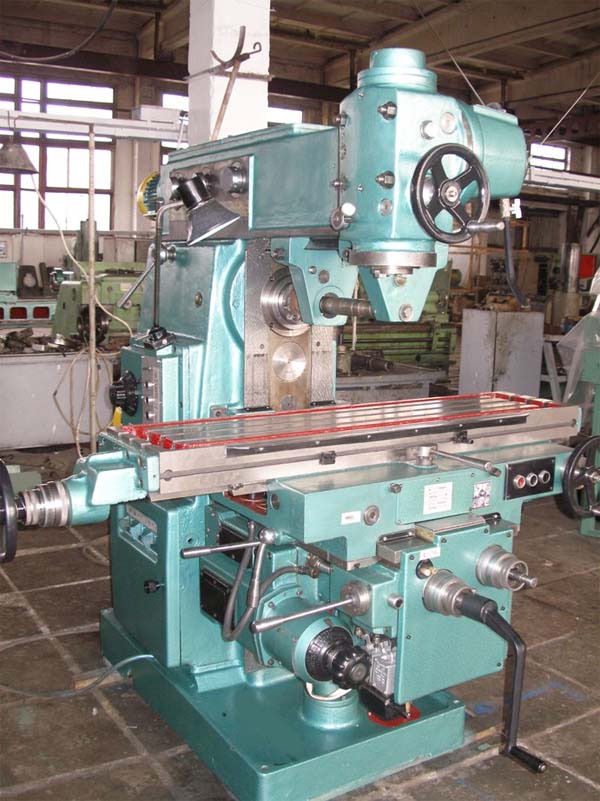

Горизонтально-фрезерный станок 6Р82Ш
По запросу
Горизонтально-фрезерный станок 6Р82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Горький. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Горизонтально-фрезерный станок 6Р82Ш: описание и характеристики
Горизонтально-фрезерный станок 6Р82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Горький.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6Р82Ш | 6Р83Ш |
| Класс точности по ГОСТ 8-82 | П | П |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1250 х 320 | 1600 х 400 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 30..450 | 30..450 |
| Расстояние от оси шпинделя до хобота, мм | 155 | 190 |
| Расстояние от торца шпинделя поворотной головки до стола, мм | 35..535 | 70..570 |
| Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм | 260..820 | 250..900 |
| Наибольшее перемещение стола продольное механическое/ ручное, мм | 800/ 800 | 1000/ 1000 |
| Наибольшее перемещение стола поперечное механическое/ ручное, мм | 240/ 250 | 300/ 320 |
| Наибольшее перемещение стола вертикальное механическое/ ручное, мм | 410/ 420 | 410/ 420 |
| Максимальная нагрузка на стол (по центру), кг | 250 | 300 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 | 0,05 |
| Перемещение стола на один оборот лимба продольное и поперечное, мм | 6 | 6 |
| Перемещение стола на один оборот лимба вертикальное, мм | 2 | 2 |
| Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин | 3/ 3/ 1 | 3/ 3/ 1 |
| Число ступеней рабочих подач стола | 18 | 18 |
| Пределы рабочих подач. Продольных и поперечных, мм/мин | 25…1250 | 25…1250 |
| Пределы рабочих подач. Вертикальных, мм/мин | 8,3…416,6 | 8,3…416,6 |
| Усилие резания продольной, поперечной, вертикальной подач, Н | 15,0/ 12,0/ 5,0 | 20,0/ 12,0/ 8,0 |
| Частота вращения шпинделя поворотной и накладной головок, об/мин | 50..1600 | 50..1600 |
| Количество скоростей шпинделя | 11 | 11 |
| Частота вращения шпинделя, об/мин | 31,5..1600 | 31,5..1600 |
| Количество скоростей шпинделя | 18 | 18 |
| Перемещение пиноли шпинделя, мм | 80 | 80 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,1 | 0,1 |
| Перемещение пиноли шпинделя на один оборот лимба, мм | 6 | 6 |
| Поворот головки шпинделя к станине/ от станины, град | 45 | 90 |
| Поворот головки шпинделя в продольной плоскости, град | 360 | 360 |
| Поворот накладной головки шпинделя в продольной плоскости, град | 360 | 360 |
| Наибольший крутящий момент на шпинделе, Н.м | 1070 | 1430 |
| Эскиз конца горизонтального шпинделя по ГОСТ 836-72 | 3 | 3 |
| Эскиз конца шпинделя поворотной головки по ГОСТ 836-72 | 4 | 4 |
| Эскиз конца шпинделя накладной головки по ГОСТ 836-72 | 4 | 4 |
| Конус шпинделя | 50 | 50 |
| Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальный шпиндель, мм | 160/ 100 | 200/ 100 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | есть | есть |
| Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) | есть | есть |
| Блокировка раздельного включения подачи | есть | есть |
| Автоматическая прерывистая подача Продольная | есть | есть |
| Автоматическая прерывистая подача Поперечная и вертикальная | нет | нет |
| Торможение шпинделя | есть | есть |
| Предохранение от перегрузки (муфта) | есть | есть |
| Количество электродвигателей на станке | 4 | 4 |
| Электродвигатель привода главного движения, кВт | 7,5 | 10 |
| Электродвигатель привода шпинделя поворотной головки, кВт | 2,2 | 3,0 |
| Электродвигатель привода подач, кВт | 2,2 | 3,0 |
| Электронасос охлаждающей жидкости, кВт | 0,125 | 0,125 |
| Габариты станка (длина х ширина х высота), мм | 2470 х 1850 х 1950 | 2680 х 2260 х 2040 |
| Масса станка, кг | 3300 | 4500 |
