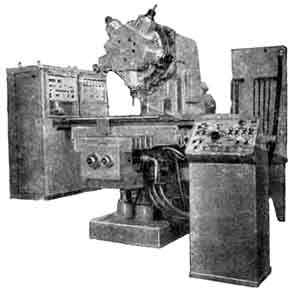

Вертикально-фрезерный станок 6Р13рФ3

По запросу

Вертикально-фрезерный станок 6Р13рФ3 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Горький, Воткинск. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Вертикально-фрезерный станок 6Р13рФ3: описание и характеристики

Вертикально-фрезерный станок 6Р13рФ3 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Горький, Воткинск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	6Р13Ф3-37 \| 6Р13РФ3
Класс точности по ГОСТ 8-82	Н \| Н
Размеры рабочей поверхности стола (длина х ширина), мм	400 х 1600 \| 400 х 1600
Максимальная нагрузка на стол (по центру), кг	300 \| 300
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3
Наибольшее продольное перемещение стола (X), мм	1000 \| 1000
Наибольшее поперечное перемещение стола (Y), мм	400 \| 400
Наибольшее вертикальное установочное перемещение стола, мм	420 \| 380
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	500 \| 500
Наименьшее расстояние от задней кромки стола до направляющих станины, мм	100 \| 100
Расстояние от торца шпинделя до рабочей поверхности стола, мм	70..490 \| 70..450
Наибольшее вертикальное перемещение ползуна (Z), мм	250 \| —
Пределы рабочих подач. Продольных, поперечных, вертикальных, мм/мин	3..4800 \| 20..1200
Скорость быстрого перемещения стола и ползуна, мм/мин	4800 \| 2400
Наименьшее и наибольшее расстояние от торца шпинделя до стола мм	70…490 \| 70…450
Подача за один импульс, мм	0,01 \| 0,01
Точность позиционирования по оси X, мм	0,065
Точность позиционирования по оси Y, Z, мм	0,040
Наибольший диаметр сверления, мм	30
Наибольший диаметр концевой фрезы, мм	40
Наибольший диаметр торцевой фрезы, мм	125
Количество шпинделей	1 \| 6
Частота вращения шпинделя, об/мин	40…2000 \| 40…2000
Количество скоростей шпинделя	18 \| 18
Наибольший крутящий момент, кгс.м	62,8
Конец шпинделя	ГОСТ 836-72, 7:24
Тип ЧПУ	Н33-2М \| Н33-1М
Способ задания размеров	В приращениях \| В приращениях
Виды интерполяции	Линейная Круговая \| Линейная Круговая
Число одновременно управляемых координат при линейной / при круговой интерполяции	3/2 \| 3/2
Количество электродвигателей на станке	8
Электродвигатель привода главного движения, кВт (об/мин)	7,5 (1450) \| 7,5
Электроприводы подачи по осям X, Y, Z, кВт	2,2 \| Шаговый
Электропривод наладочного перемещения консоли, кВт	2,2
Электропривод зажима инструмента, кВт	0,18 \| —
Электропривод насоса охлаждения, кВт	0,12
Электродвигатель насоса дсмазки, кВт	0,27
Суммарная мощность электродвигателей, кВт	16,87
Габариты станка, мм	3450 х 3970 х 2965 \| 3200 х 2500 х 2450
Масса станка, кг	4450 \| 6900
