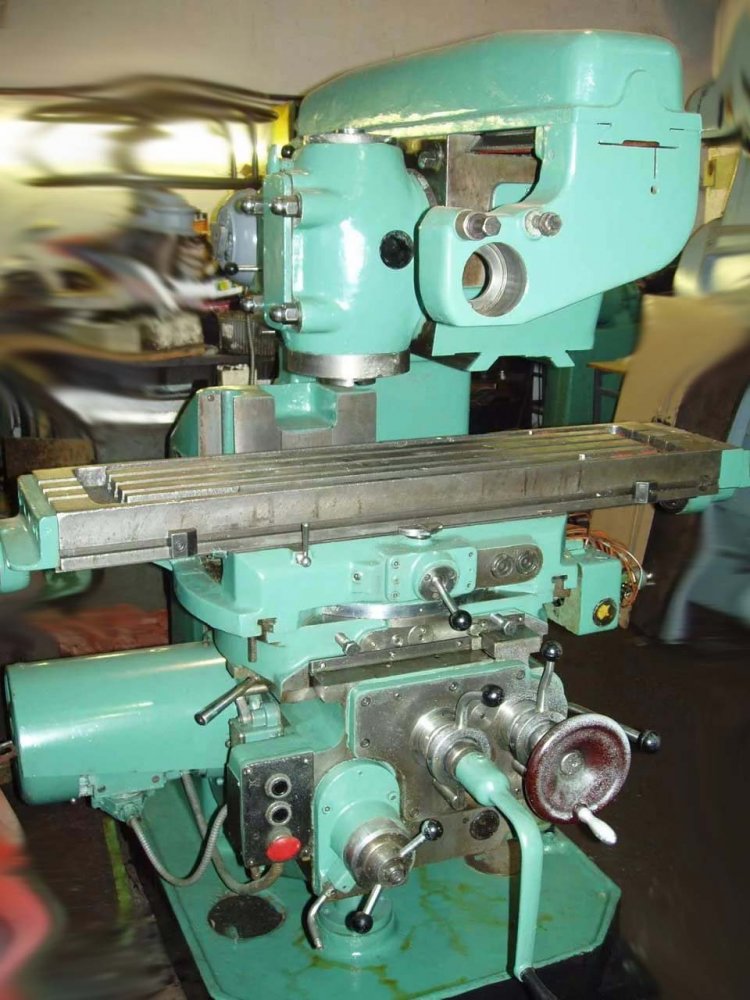

Горизонтально-фрезерный станок 6Н81А

По запросу

Горизонтально-фрезерный станок 6Н81А относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 250 х 1000, Дмитров. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Горизонтально-фрезерный станок 6Н81А: описание и характеристики

Горизонтально-фрезерный станок 6Н81А относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 250 х 1000, Дмитров.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	6Н81Г \| 6Н81 \| 6Н81А
Класс точности по ГОСТ 8-71 и ГОСТ 8-82	Н \| Н \| Н
Размеры рабочей поверхности стола (длина х ширина), мм	1000 х 250 \| 1000 х 250 \| 1000 х 250
Наименьшее и наибольшее расстояние (в горизонтальном положении) от оси шпинделя до стола	30..380 \| 30..340 \| 30..440
Расстояние от оси шпинделя (в горизонтальном положении) до хобота, мм	150 \| 150 \| 157
Наибольшее расстояние от среднего паза стола до вертикальных направляющих станины, мм	370
Расстояние от края стола до вертикальных направляющих станины, мм	45..245
Расстояние от торца шпинделя (в вертикальном положении) до поверхности стола, мм	— \| — \| 0..235
Расстояние от оси шпинделя (в вертикальном положении) до вертикальных направляющих станины, мм	— \| — \| 0..325
Наибольший угол поворота шпиндельной головки от горизонтального положения, град	— \| — \| 115°
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3 \| 3
Наибольшее перемещение стола продольное от руки/ от двигателя (ось X), мм	600/ 560 \| 600/ 560 \| 600/ 560
Наибольшее перемещение стола поперечное от руки/ от двигателя (ось Y), мм	200/ 190 \| 200/ 190 \| 200/ 190
Наибольшее перемещение стола вертикальное от руки/ от двигателя (ось Z), мм	400/ 350 \| 350/ 340 \| 410/ 350
Наибольший угол поворота стола, град	нет \| ±45° \| +45° -35°
Цена одного деления шкалы поворота стола, град	нет \| 1 \| 1
Перемещение стола на одно деление лимба (продольное, поперечное), мм	0,05 \| 0,05 \| 0,05
Перемещение стола на одно деление лимба (вертикальное), мм	0,025 \| 0,025 \| 0,025
Перемещение стола на один оборот лимба продольное и поперечное, мм	6 \| 6 \| 6
Перемещение стола на один оборот лимба вертикальное, мм	3 \| 3 \| 3
Частота вращения шпинделя, об/мин (число ступеней)	65..1800 (16) \| 65..1800 (16) \| 65..1800 (16)
Количество скоростей шпинделя	16 \| 16 \| 16
Эскиз конца шпинделя	ГОСТ 836-47 \| ГОСТ 836-47 \| ГОСТ 836-47
Конус шпинделя	45 \| 45
Конец шпинделя	№ 2
Наибольшее горизонтальное перемещение шпиндельной головки, мм	— \| — \| 500
Длина линейки для измерения перемещения шпиндельной головки, мм	— \| — \| 500
Наибольший допустимый крутящий момент на шпинделе Нм	525 \| 525
Число ступеней рабочих подач стола	16 \| 16 \| 16
Пределы рабочих подач. Продольных (ось X), мм/мин (число подач)	35..980 \| 35..980 \| 35..1020
Пределы рабочих подач. Поперечных (ось Y), мм/мин	25..765 \| 25..765 \| 28..790
Пределы рабочих подач. Вертикальных (ось Z), мм/мин	12..380 \| 12..380 \| 14..390
Быстрый ход стола продольный (ось X), м/мин	2,9 \| 2,9 \| 2,9
Быстрый ход стола поперечный (ось Y), м/мин	2,3 \| 2,3 \| 2,3
Быстрый ход стола вертикальный (ось Z), м/мин	1,15 \| 1,15 \| 1,15
Выключающие упоры подачи (продольной, поперечной, вертикальной)	есть \| есть \| есть
Блокировка ручной и механической подачи (продольной)	нет \| нет \| нет
Блокировка ручной и механической подачи (поперечной, вертикальной)	есть \| есть \| есть
Торможение шпинделя (муфта)	есть \| есть \| есть
Предохранение от перегрузки (муфта)	есть \| есть \| есть
Число электродвигателей на станке	3 \| 3 \| 3
Электродвигатель привода главного движения, кВт (об/мин)	4,5 \| 4,5 \| 2,8 (1420)
Электродвигатель привода подач, кВт	1,7 \| 1,7 \| 1,7
Электронасос охлаждающей жидкости Тип	ПА-22 \| ПА-22 \| ПА-22
Электродвигатель насоса охлаждающей жидкости, кВт	0,125 \| 0,125 \| 0,125
Производительность насоса СОЖ, л/мин	22 \| 22 \| 22
Общая мощность всех электродвигателей станка	6,325 \| 6,325 \| 4,625
Габариты станка (длина ширина высота), мм	2060 х 1940 х 1600 \| 2060 х 1940 х 1600 \| 2100 х 2400 х 1715
Масса станка, кг	2000 \| 2100 \| 2100
