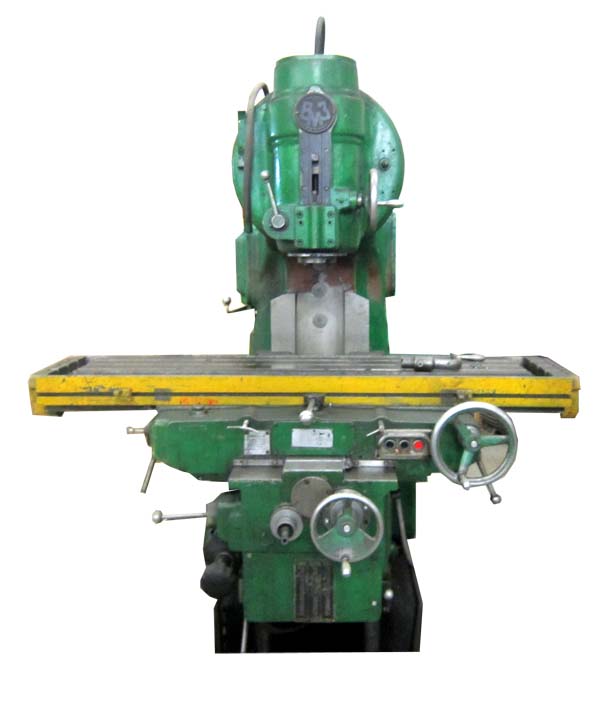

Вертикально-фрезерный станок 6Н13П

По запросу

Вертикально-фрезерный станок 6Н13П относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Горький, Воткинск. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Вертикально-фрезерный станок 6Н13П: описание и характеристики

Вертикально-фрезерный станок 6Н13П относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Горький, Воткинск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	6Н13П \| 6М13 \| 6Р13 \| 6Т13
Класс точности по ГОСТ 8-71 и ГОСТ 8-82	Н, П \| Н, П \| Н, П \| Н
Размеры поверхности стола, мм	400 х 1600 \| 400 х 1600 \| 400 х 1600 \| 400 х 1600
Наибольшая масса обрабатываемой детали, кг	300 \| 630
Расстояние от торца шпинделя до стола, мм	30..520 \| 30..500 \| 30..500 \| 70..500
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	450 \| 450 \| 420 \| 460
Наибольший продольный ход стола от руки (по оси X), мм	900 \| 800 \| 1000 \| 1000
Наибольший поперечный ход стола от руки (по оси Y), мм	320 \| 320 \| 320 \| 400
Наибольший вертикальный ход стола от руки (по оси Z), мм	420 \| 420 \| 420 \| 430
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05
Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм	6/ 2
Пределы продольных подач стола (X), мм/мин	23,5..1180 \| 25..1250 \| 25..1250 \| 12,5..1600
Пределы поперечных подач стола (Y), мм/мин	15,6..786 \| 25..1250 \| 25..1250 \| 12,5..1600
Пределы вертикальных подач стола (Z), мм/мин	7,85..393 \| 8,3..416,6 \| 8,3..416,6 \| 4,1..530
Количество подач продольных/ поперечных/ вертикальных	18 \| 18 \| 18 \| 22
Скорость быстрых продольных перемещений стола (по оси X), м/мин	2,3 \| 3 \| 3 \| 4
Скорость быстрых поперечных перемещений стола (по оси Y), м/мин	1,540 \| 3 \| 3 \| 4
Скорость быстрых вертикальных перемещений стола (по оси Z), м/мин	0,77 \| 1 \| 1 \| 1,33
Частота вращения шпинделя, об/мин	30..1500 \| 31,5..1600 \| 31,5..1600 \| 31,5..1600
Количество скоростей шпинделя	18 \| 18 \| 18 \| 18
Перемещение пиноли шпинделя, мм	85 \| 85 \| 80 \| 80
Перемещение пиноли шпинделя на одно деление лимба, мм	0,05 \| 0,05 \| 0,05 \| 0,05
Конус фрезерного шпинделя	№3 ГОСТ 836-47 \| №3 ГОСТ 836-62 \| №3 ГОСТ 836-62
Отверстие фрезерного шпинделя, мм	29 \| 29
Диаметр оправок, мм	32, 50
Диаметр переднего подшипника, мм	100
Поворот шпиндельной головки вправо и влево, град	±45 \| ±45 \| ±45 \| ±45
Выключающие упоры подачи (продольной, поперечной, вертикальной)	Есть \| Есть \| Есть \| Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной)	Есть \| Есть \| Есть \| Есть
Блокировка раздельного включения подач	Есть \| Есть \| Есть \| Есть
Торможение шпинделя	Есть \| Есть \| Есть \| Есть
Предохранительная муфта от перегрузок	Есть \| Есть \| Есть \| Есть
Автоматическая прерывистая подача	Есть \| Есть \| Есть (продольная) \| Есть
Количество электродвигателей на станке	3 \| 3 \| 3 \| 4
Электродвигатель привода главного движения, кВт	10 \| 10 \| 10 \| 11
Электродвигатель привода подач, кВт	2,8 \| 3,0 \| 3,0 \| 3,0
Электродвигатель зажима инструмента, кВт	нет \| нет \| нет \| 0,25
Электродвигатель насоса охлаждающей жидкости, кВт	0,125 \| 0,125 \| 0,125 \| 0,12
Суммарная мощность всех электродвигателей, кВт	12,925 \| 13,125 \| 14,37
Габариты станка (длина ширина высота), мм	2575 х 1870 х 2250 \| 2565 х 2135 х 2235 \| 2560 х 2260 х 2120 \| 2570 х 2252 х 2430
Масса станка, кг	4250 \| 3120 \| 4200 \| 4300
