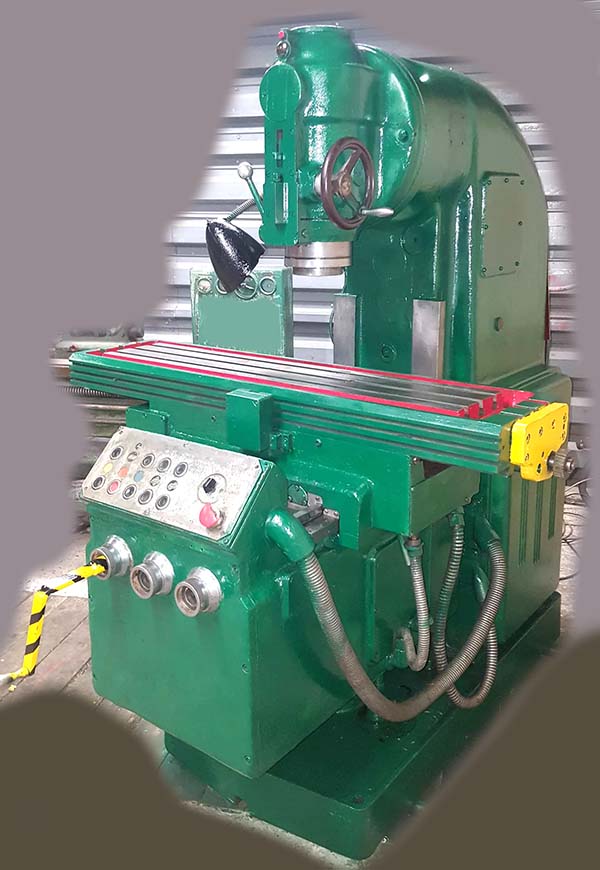

Вертикально-фрезерный станок 6А12п
По запросу
Вертикально-фрезерный станок 6А12п относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 320 х 1250, Луганск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Вертикально-фрезерный станок 6А12п: описание и характеристики
Вертикально-фрезерный станок 6А12п относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 320 х 1250, Луганск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 6А12п | 6Н12 | 6М12 | 6Р12 | 6Т12 |
| Класс точности по ГОСТ 8-71 и ГОСТ 8-82 | Н | Н | Н | Н |
| Размеры поверхности стола, мм | 1250 х 320 | 1250 х 320 | 1250 х 320 | 1250 х 320 | 1250 х 320 |
| Наибольшая масса обрабатываемой детали, кг | 250 | 250 | 400 |
| Расстояние от торца шпинделя до стола, мм | 435 | 30..400 | 30..400 | 30..450 | 30..450 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 320 | 350 | 350 | 350 | 380 |
| Наибольший продольный ход стола от руки (по оси X), мм | 760 | 700 | 700 | 800 | 800 |
| Наибольший поперечный ход стола от руки (по оси Y), мм | 260 | 240/ 260 | 240/ 260 | 250 | 320 |
| Наибольший вертикальный ход стола от руки (по оси Z), мм | 400 | 370 | 370 | 420 | 420 |
| Перемещение стола на одно деление лимба в продольном и поперечном направлении, мм | 0,05 |
| Перемещение стола на одно деление лимба в вертикальном направлении, мм | 0,02 |
| Перемещение стола на один оборот лимба в продольном и поперечном направлении, мм | 5 |
| Перемещение стола на один оборот лимба в вертикальном направлении, мм | 2 |
| Пределы продольных подач стола (X), мм/мин | 20..1000 | 40..2000 | 12..1250 | 12,5..1600 | 12,5..1600 |
| Пределы поперечных подач стола (Y), мм/мин | 20..1000 | 27..1330 | 12..1250 | 12,5..1600 | 12,5..1600 |
| Пределы вертикальных подач стола (Z), мм/мин | 8..400 | 13..665 | 8,3..416,6 | 4,1..530 | 4,1..530 |
| Количество подач продольных/ поперечных/ вертикальных | 18 | 18 | 18 | 22 | 22 |
| Скорость быстрых продольных перемещений стола (по оси X), м/мин | 2,5 | 4 | 3 | 4 | 4 |
| Скорость быстрых поперечных перемещений стола (по оси Y), м/мин | 2,5 | 4 | 3 | 4 | 4 |
| Скорость быстрых вертикальных перемещений стола (по оси Z), м/мин | 1 | 1 | 1 | 1,330 | 1,330 |
| Замедленная подача, мм/мин | 20/20/8 | — | — | — | — |
| Частота вращения шпинделя, об/мин | 40..2000 | 63..3150 | 31,5..1600 | 40..2000 | 31,5..1600 |
| Количество скоростей шпинделя | 18 | 18 | 18 | 18 |
| Перемещение пиноли шпинделя, мм | 50 | 70 | 70 | 70 | 70 |
| Конус фрезерного шпинделя | №3 | №3 | №3 | №3 | №3 |
| Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6 | ГОСТ 836-62 | 50 |
| Отверстие фрезерного шпинделя, мм | 27 | 29 | 29 | 29 |
| Поворот шпиндельной головки вправо и влево, град | ±45° | ±45° | ±45° | ±45° | ±45° |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть | Есть | Есть | Есть | Есть |
| Блокировка раздельного включения подач | Есть | Есть | Есть | Есть | Есть |
| Торможение шпинделя | Есть | Есть | Есть | Есть | Есть |
| Предохранительная муфта от перегрузок | Есть | Есть | Есть | Есть |
| Автоматическая прерывистая подача | Есть | Есть | Есть | Есть |
| Количество электродвигателей на станке | 3 | 3 | 3 | 4 |
| Электродвигатель привода главного движения, кВт (об/мин) | 5,5 (1400) | 7 | 7,5 | 7,5 | 7,5 |
| Электродвигатель привода подач, кВт (об/мин) | 1,1 (1400) | 1,7 | 2,2 | 2,2 | 3,0 |
| Электродвигатель зажима инструмента, кВт (об/мин) | — | — | — | — | 0,25 |
| Электродвигатель насоса механизма опускания и подъема консоли, кВт (об/мин) | 0,12 (1400) | — | — | — | — |
| Электродвигатель насоса механизма выбора люфта, кВт (об/мин) | 0,12 (1400) | — | — | — | — |
| Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | 9,825 | 9,825 | 1,87 |
| Габариты станка (длина ширина высота), мм | 1765 х 2375 х 1950 | 1745 х 2260 х 2000 | 2395 х 1745 х 2000 | 2305 х 1950 х 2020 | 2280 х 1965 х 2265 |
| Масса станка, кг | 2500 | 3000 | 3000 | 3120 | 3250 |
