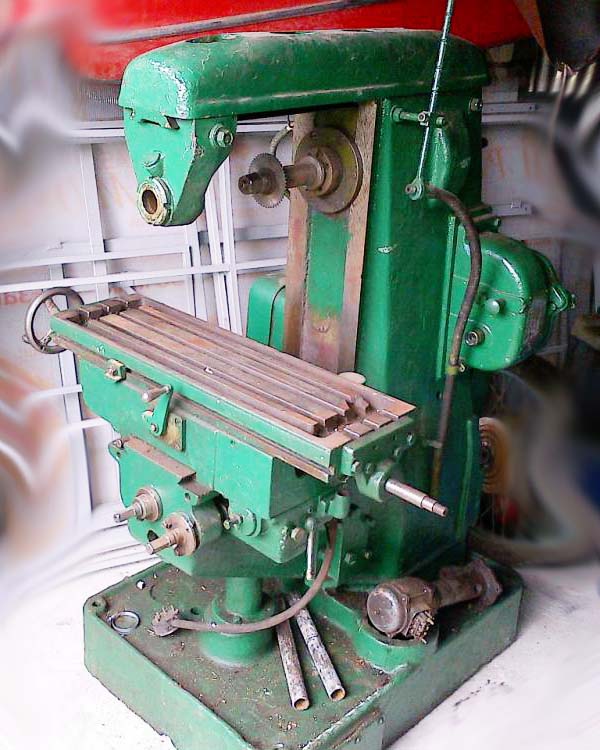

Горизонтально-фрезерный станок 680
По запросу
Горизонтально-фрезерный станок 680 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 225 х 750, Горький, ГЗФС, 1937. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Горизонтально-фрезерный станок 680: описание и характеристики
Горизонтально-фрезерный станок 680 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 225 х 750, Горький, ГЗФС, 1937.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | СФ676 | 680 | 680-М |
| Класс точности по ГОСТ 8-82 | Н | Н | Н |
| Размеры горизонтального (углового) стола, мм | 250 х 800 | 225 х 750 | 225 х 750 |
| Размеры вертикального стола, мм | 250 х 630 |
| Максимальная масса обрабатываемой детали, кг | 100 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм | 80..460 | 15..315 | 30..300 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 0..350 |
| Наибольший вылет оси вертикального шпинделя, мм | 125..375 |
| Наибольшее расстояние от оси шринделя до хобота, мм | 125 | 125 |
| Наибольшее расстояние от торца шринделя до подшипника подвески, мм | 330 | 330 |
| Наибольший продольный ход стола (X), мм | 450 | 450 | 450 |
| Наибольший ход шпиндельной бабки (Y), мм | 300 |
| Наибольший поперечный ход стола (при снятой стойке) (Y), мм | 150 | 150 |
| Наибольший вертикальный ход стола (Z), мм | 380 | 300 | 300 |
| Цена деления лимбов, мм | 0,05 |
| Частота вращения горизонтального шпинделя, об/мин (число ступеней) | 50..1630 (16) | 47,5..530 (8) | 47,5..530 (8 |
| Частота вращения вертикального шпинделя, об/мин (число ступеней) | 63..2040 (16) |
| Количество скоростей шпинделей | 16 | 8 | 8 |
| Наибольшее осевое перемещение вертикального шпинделя, мм | 80 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90° |
| Конус горизонтального и вертикального шпинделей | 40АТ5 Морзе 4 |
| Пределы подач шпиндельной бабки, мм/мин (число ступеней) | 13..395 (16) | — | — |
| Количество подач шпиндельной бабки | 16 | — | — |
| Наибольшее усилие резания, допускаемое/ предельное механизмом подач, Н | 5500/ 6000 |
| Допустимое значение осевой составляющей силы резания, действующей на вертикальный шпиндель, не более, Н | 1300 |
| Пределы продольных подач стола (X), мм/мин | 13..395 | 16..475 (16) | 16..475 (16) |
| Пределы вертикальных подач стола (Z), мм/мин | 13..395 | 16..475 | — |
| Пределы поперечных подач стола (Y), мм/мин | 13..395 | 15..468 | — |
| Угол поворота стола, град | ±45° | — |
| Ускоренный ход стола, мм/мин | 935 | — | — |
| Напряжение силовой цепи | ~ 380 В 50 Гц | ~ 380 В 50 Гц | ~ 380 В 50 Гц |
| Напряжение цепи освещения | ~ 24 В 50 Гц |
| Мощность двигателя главного привода, кВт (об/мин) | 3 (1500) | 3,14 (1430) | 3,14 (1430) |
| Мощность двигателя электронасоса СОЖ, кВт (об/мин) | 0,12 (2800) |
| Суммарная мощность электродвигателей, кВт | 3,12 |
| Габариты станка (длина х ширина х высота), мм | 1200 1240 1780 | 1280 х 1330 | 1280 х 1330 |
| Масса станка, кг | 1050 | 800 | 800 |
