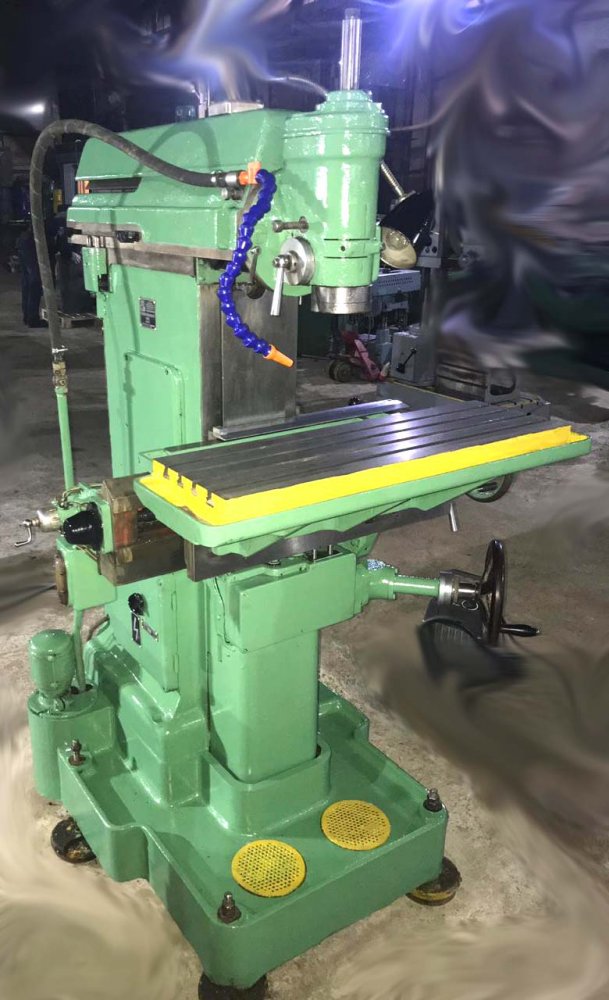

Универсальный фрезерный станок 676
По запросу
Универсальный фрезерный станок 676 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Иркутск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Универсальный фрезерный станок 676: описание и характеристики
Универсальный фрезерный станок 676 относится к группе «Универсальные и инструментальные фрезерные станки». Основные справочные параметры: 200 х 630, Иркутск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | СФ-676 (2001) | 676 (1966) | 676П (1975) |
| Класс точности по ГОСТ 8-82 | Н | Н | П |
| Размеры горизонтального (углового) стола, мм | 250х800 300х800 | 250х800 | 250х800 |
| Размеры вертикального стола, мм | 250х630 | 240х630 | 250х630 |
| Максимальная масса обрабатываемой детали, кг | 100 | 100 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм | 80..460 | 60..460 | 80..460 |
| Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм | 0..350 | 0..375 | 0..380 |
| Наибольший вылет оси вертикального шпинделя, мм | 125..375 | 125..375 |
| Наибольший продольный ход стола (X), мм | 450 | 450 | 450 |
| Наибольший ход шпиндельной бабки (Y), мм | 300 | 300 | 300 |
| Наибольший вертикальный ход стола (Z), мм | 380 | 400 | 250 |
| Цена деления лимбов, мм | 0,05 | 0,05 | 0,05 |
| Частота вращения горизонтального шпинделя, об/мин (число ступеней) | 50..1630 (16) | 50..1630 (16) | 50..1630 (16) |
| Частота вращения вертикального шпинделя, об/мин (число ступеней) | 63..2040 (16) | 63..2040 (16) | 63..2040 (16) |
| Количество скоростей шпинделей | 16 | 16 | 16 |
| Наибольшее осевое перемещение вертикального шпинделя, мм | 80 | 80 | 60 |
| Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус | ±90° | ±90° | ±90° |
| Конус горизонтального и вертикального шпинделей | 40АТ5 Морзе 4 | 40АТ5 Морзе 4 | 40АТ5 |
| Пределы подач шпиндельной бабки, мм/мин (число ступеней) | 13..395 (16) | 13..395 (16) | 13..395 (16) |
| Количество подач шпиндельной бабки | 16 | 16 | 16 |
| Наибольшее усилие резания продольное/поперечное/вертикальное, допускаемое механизмом подач, Н | 5500/ 5500/ 5500 | 5000/ 5000/ 5000 |
| Допустимое значение осевой составляющей силы резания, действующей на вертикальный шпиндель, не более, Н | 1300 |
| Пределы продольных и вертикальных подач стола (X, Y), мм/мин | 13..395 (16) | 13..395 (16) | 13..395 (16) |
| Ускоренный ход стола, мм/мин | 935 | 935 | 935 |
| Напряжение силовой цепи | ~ 380 В 50 Гц | ~ 380 В 50 Гц | ~ 380 В 50 Гц |
| Напряжение цепи освещения | ~ 24 В 50 Гц |
| Мощность двигателя главного привода, кВт (об/мин) | 3 (1500) | 2,8 (1420) | 2,2 |
| Мощность двигателя электронасоса СОЖ, кВт (об/мин) | 0,12 (2800) | 0,12 (2800) | 0,12 (2800) |
| Суммарная мощность электродвигателей, кВт | 3,12 | 2,92 | 2,4 |
| Габариты станка (длина х ширина х высота), мм | 1200 х 1240 х 1780 | 1200 х 1225 х 1755 | 1285 х 1215 х 1780 |
| Масса станка, кг | 1050 | 1300 | 910 |
