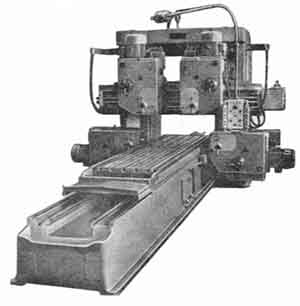

Продольно-фрезерный станок 6610

По запросу

Продольно-фрезерный станок 6610 относится к группе «Продольно-фрезерные станки». Основные справочные параметры: 4000 х 6000, Минск. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Продольно-фрезерный станок 6610: описание и характеристики

Продольно-фрезерный станок 6610 относится к группе «Продольно-фрезерные станки». Основные справочные параметры: 4000 х 6000, Минск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	6610 \| 6г610
Число вертикальных шпинделей	2 \| 2
Число горизонтальных шпинделей	2 \| 2
Расстояние от торца вертикального шпинделя до поверхности стола, мм	25..1130
Расстояние от оси горизонтального шпинделя до поверхности стола, мм	25..900
Расстояние между между торцами горизонтальных шпинделей, мм	750..1250
Наибольшие размеры обрабатываемой детали, мм	1000 х 1000 х 4000
Наибольшая масса обрабатываемой заготовки, кг	8000 \| 6000
Размеры рабочей поверхности стола, мм	1000 х 4000 \| 1000 х 3150
Наибольший ход стола, мм	4550 \| 3200
Число подач стола	Б/с \| Б/с
Диапазон подач стола, мм/мин	20..2000 \| 10..1250, 20..2500
Ускоренное перемещение стола, мм/мин	3200 \| 4500
Наибольшее тяговое усилие на рейке стола, кгс	7000 \| 8500
Ход горизонтальной фрезерной головки по вертикали, мм	960 \| 875
Ход вертикальной фрезерной головки по горизонтали, мм	1400
Ход гильзы шпинделя (ручное перемещение), мм	200 \| 250
Частота вращения шпинделей, об/мин	25..800 \| 16..1250
Количество скоростей шпинделя	16 \| 20
Число подач шпинделльных бабок и гильзы шпинделя	Б/с \| Б/с
Диапазон подач шпинделльных бабок и гильзы шпинделя, мм/мин	20..1250 \| 10..750
Скорость быстрого (установочного) перемещения бабок, мм/мин	1500 \| 1200
Перемещение шпиндельных бабок от руки	есть
Перемещение шпинделя (пиноли) на обно деление лимба, мм	0,025 \| 0,05
Перемещение шпинделя (пиноли) на один оборот лимба, мм	2 \| 5
Размер конуса шпинделя по ГОСТ 836-47	№ 3
Угол поворота горизонтальной шпиндельной бабки, град	—
Угол поворота вертикальной шпиндельной бабки, град	—
Установочное перемещение поперечины (траверсы), мм	865 \| 1105
Скорость установочного перемещения поперечины (траверсы), мм/мин	865 \| 720
Количество электродвигателей на станке	10
Электродвигатель привода главного движения, кВт	13 х 4 \| 17 х 4
Электродвигатель привода подач стола, кВт	11 \| 7,8 пост.ток
Электродвигатель привода перемещения вертикальной фрезерной бабки, кВт	4,5 \| 1,5
Электродвигатель приводов перемещения горизонтальных фрезерной бабки, кВт	6 \| 2,1
Электродвигатель перемещения поперечины (траверсы), кВт	7,5 \| 7,5
Электродвигатель зажима поперечины (траверсы), кВт	0,6
Электродвигатель насоса гидростанции, кВт	2,2 \| 1,1
Электродвигатель смазочной станции, кВт	0,27
Электродвигатель насоса охлаждения, кВт	0,18
Электродвигатель механизма уборки стружки, кВт	0,4
Электромашинный усилитель, кВт	11
Суммарная мощность установленных на станке электродвигателей переменного тока, кВт	79,49
Суммарная мощность установленных на станке электродвигателей постоянного тока, кВт	33,5
Габаритные размеры (длина х ширина х высота), мм	10790 х 4360 х 4075 \| 8700 х 5000 х 4050
Масса станка, кг	39150 \| 35000
