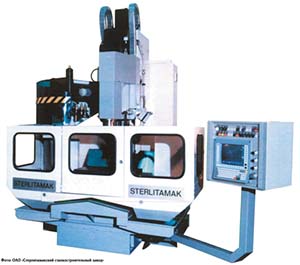

Фрезерный станок с ЧПУ 2С150ПМФ4
По запросу
Фрезерный станок с ЧПУ 2С150ПМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 500 х 1000, Стерлитамак. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ 2С150ПМФ4: описание и характеристики
Фрезерный станок с ЧПУ 2С150ПМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 500 х 1000, Стерлитамак.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 2С150ПМФ4 |
| Класс точности по ГОСТ 8-82 | П |
| Пределы диаметров сверления, мм | 5..50 |
| Наибольший условный диаметр сверления в стали 45, мм | 40 |
| Расстояние от оси шпинделя до стойки (вылет), мм | 550 |
| Расстояние от торца шпинделя до поверхности стола, мм | 200..950 |
| Наибольшие размеры устанавливаемой заготовки (длина х ширина х высота), мм | 800 х 500 х 620 |
| Наибольший диаметр растачивания, мм | 160 |
| Пределы диаметров нарезаемой резьбы, мм | М6..М36 |
| Наибольший диаметр торцевой фрезы, мм | 125 |
| Размеры рабочей поверхности стола, мм | 500 х 1000 |
| Число Т-образных пазов Размеры Т-образных пазов | 5 |
| Наибольшее продольное перемещение стола (X), мм | 800 |
| Наибольшее поперечное перемещение стола (Y), мм | 500 |
| Наибольшее вертикальное перемещение шпиндельной головки (Z), мм | 750 |
| Предел рабочих подач стола и ползуна, мм/мин | 1..5000 |
| Скорость быстрого перемещения по координатам X, Y, Z, м/мин | 12 |
| Допустимое усилие подачи по координате X, Y, кН | 6 |
| Допустимое усилие подачи по координате Z, кН | 15/ 20 (11/15 кВт) |
| Точность позиционирования по координате X, Y, мм | 30 |
| Точность позиционирования по координате Z, мм | 50 |
| Частота вращения шпинделя, об/мин | 28..3500 |
| Количество скоростей шпинделя | Б/с |
| Наибольший крутящий момент на шпинделе при 11 кВт, Нм | 200 (режим S 1 ) 280 (режим S 2 ) |
| Наибольший крутящий момент на шпинделе при 15 кВт, Нм | 270 (режим S 1 ) 370 (режим S 2 ) |
| Конус шпинделя 7:24 | 40 АТ5 |
| Модель устройства ЧПУ | 2с42-65 |
| Количество управляемых координат | 4 |
| Дискретность отсчета | 0,001 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 4/2 |
| Емкость инструментального магазина, шт. | 16 |
| Наибольший диаметр инструмента, устанавливаемого в магазине, мм (без пропуска гнезд) | 90 |
| Наибольшая длина инструмента, устанавливаемого в магазине, мм | 350 |
| Максимальный диаметр инструмента, устанавливаемого в магазине мм | 90 |
| Электродвигатель привода главного движения, кВт | 11/ 15 |
| Электродвигатели привода подач (X, Y, Z), кВт | 2,2 |
| Электродвигатели зажима инструмента, кВт | 0,18 |
| Электронасос охлаждающей жидкости, кВт | 0,12 |
| Электродвигатель вращения магазина, кВт | 0,18 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 17,9/ 21,9 |
| Габариты станка (длина ширина высота), мм | 3100 х 2450 х 3500 |
| Масса станка с приставным оборудованием, кг | 6128 |
Запросить предложение
Уточнить цену и комплектацию: info@polishmachin.ru.
