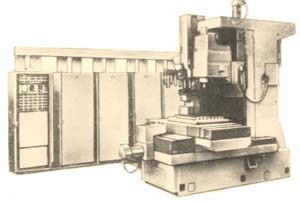

Фрезерный станок с ЧПУ 2254ВМФ4
По запросу
Фрезерный станок с ЧПУ 2254ВМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 400 х 630, Одесса. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ 2254ВМФ4: описание и характеристики
Фрезерный станок с ЧПУ 2254ВМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 400 х 630, Одесса.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 2254ВМФ4 |
| Класс точности по ГОСТ 8-82 | В |
| Модель устройства ЧПУ | Размер 2М1300-84, 2С42, Фанук 6М-Е |
| Количество управляемых координат | 8 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 4/3 |
| Наибольшая длина инструмента, устанавливаемого на станке, мм | 350 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 110..610 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 520 |
| Размеры рабочей поверхности стола (длина х ширина), мм | 400 х 630 |
| Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм | 400 х 400 х 300 |
| Максимальная нагрузка на стол (по центру), кг | 300 |
| Число Т-образных пазов Размеры Т-образных пазов | 5 |
| Наибольшее продольное перемещение стола (X), мм | 500 |
| Наибольшее поперечное перемещение стола (Y), мм | 500 |
| Наибольшее вертикальное перемещение шпиндельной головки (Z), мм | 500 |
| Предел рабочих подач стола и ползуна, мм/мин | 1..4000 |
| Скорость быстрого перемещения по координатам X, Y, мм/мин | 10000 |
| Скорость быстрого перемещения по координате Z, м/мин | 10000 |
| Допустимое усилие подачи по координате X, Y, Z, Н | 9806 |
| Точность позиционирования по координате X, Y, Z, мм | 0,012 |
| Частота вращения шпинделя, об/мин | 40..2500 |
| Количество скоростей шпинделя | Б/с |
| Номинальный крутящий момент на шпинделе, Нм | 320 |
| Конус шпинделя по ГОСТ 15945-70 | 50 |
| Емкость инструментального магазина, шт. | 30 |
| Время смены инструмента, с | 5 |
| Наибольший диаметр инструмента, устанавливаемого в магазине, мм (без пропуска гнезд) | 160 (100) |
| Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм | 350 |
| Максимальный диаметр сверла, мм | 30 |
| Наибольшая масса оправки, устанавливаемой в магазине, кг | 12/ 16 |
| Электродвигатель привода главного движения, кВт | 6,3 |
| Электродвигатель переключения скоростей шпинделя, кВт | 0,01 |
| Электродвигатели привода подач (X, Y, Z), кВт | 1,1 |
| Электродвигатели зажима инструмента, кВт | 0,18 |
| Электродвигатели зажима стола и шпиндельной головки, кВт | 0,01 |
| Электронасос охлаждающей жидкости, кВт | 0,12 |
| Электродвигатель вращения магазина, кВт | 0,4 |
| Электродвигатель автооператора, кВт | 0,37 |
| Электродвигатель перегружателя, кВт | 0,18 |
| Электродвигатель насоса смазки, кВт | 0,25 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 11,2 |
| Габариты станка (длина ширина высота), мм | 3320 х 2475 х 3235 |
| Масса станка, кг | 7850 |
