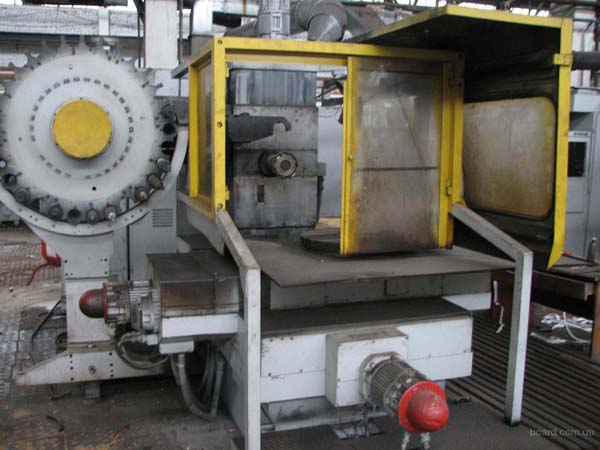

Фрезерный станок с ЧПУ 2204ВМФ4
По запросу
Фрезерный станок с ЧПУ 2204ВМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: Ø 630, Одесса. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Фрезерный станок с ЧПУ 2204ВМФ4: описание и характеристики
Фрезерный станок с ЧПУ 2204ВМФ4 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: Ø 630, Одесса.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 2204ВМФ4 | 2206ВМФ4 |
| Класс точности по ГОСТ 8-82 | В | В |
| Модель устройства ЧПУ | Размер 2М1300-84, 2С42, Фанук 6М-Е | Размер 2М1300-84, 2С42, Фанук 6М-Е |
| Количество управляемых координат | 8 | 8 |
| Количество одновременно управляемых координат при линейной/ круговой интерполяции | 4/3 | 4/3 |
| Наибольшая длина инструмента, устанавливаемого на станке, мм | 350 | 400 |
| Наименьшее и наибольшее расстояние от оси шпинделя до стола, мм | 90..590 | 95..725 |
| Расстояние от торца шпинделя до центра стола, мм | 200..700 | 195..825 |
| Размеры рабочей поверхности стола, мм | Ø 630 | 630 х 800 |
| Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм | 400 х 400 х 300 | 700 х 600 х 500 |
| Максимальная нагрузка на стол (по центру), кг | 300 | 800 |
| Число Т-образных пазов Размеры Т-образных пазов | 7 | 7 |
| Наибольшее продольное перемещение стола (X), мм | 500 | 800 |
| Наибольшее поперечное перемещение стола (Z), мм | 500 | 630 |
| Наибольшее вертикальное перемещение шпиндельной головки (Y), мм | 500 | 630 |
| Предел рабочих подач стола и ползуна, мм/мин | 1..4000 | 1..6000 |
| Скорость быстрого перемещения по координатам X, Z, мм/мин | 10000 | 12000 |
| Скорость быстрого перемещения по координате Y, м/мин | 10000 | 12000 |
| Допустимое усилие подачи по координате X, Y, Z, кН | 9,806 | 15,000 |
| Точность позиционирования по координате X, Y, Z, мм | 0,012 | 0,016 |
| Наибольшая частота вращения стола (координата B), об/мин | 10 | 10 |
| Частота вращения шпинделя, об/мин | 40..2500 | 10..3500 |
| Количество скоростей шпинделя | Б/с | Б/с |
| Номинальный крутящий момент на шпинделе, Нм | 320 |
| Конус шпинделя по ГОСТ 15945-70 | 50 | 50 |
| Емкость инструментального магазина, шт. | 30 | 30 |
| Время смены инструмента/ от реза до реза, с | 5/ 16 | 5/ 16 |
| Наибольший диаметр инструмента, устанавливаемого в магазине, мм (без пропуска гнезд) | 160 (100) | 200 (100) |
| Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм | 350 | 400 |
| Максимальный диаметр сверла, мм | 30 |
| Наибольшая масса оправки, устанавливаемой в магазине, кг | 12/ 16 | 10/ 15 |
| Электродвигатель привода главного движения, кВт | 6,3 | 15 |
| Электродвигатель переключения скоростей шпинделя, кВт | 0,01 |
| Электродвигатели привода подач (X, Y, Z) и поворота стола, кВт | 1,1 |
| Электродвигатели зажима инструмента, кВт | 0,18 |
| Электродвигатели зажима стола и шпиндельной головки, кВт | 0,01 |
| Электронасос охлаждающей жидкости, кВт | 0,12 |
| Электродвигатель вращения магазина, кВт | 0,4 |
| Электродвигатель автооператора, кВт | 0,37 |
| Электродвигатель перегружателя, кВт | 0,18 |
| Электродвигатель насоса смазки, кВт | 0,25 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 11,2 |
| Габариты станка (длина ширина высота), мм | 3470 х 2900 х 2825 | 3807 х 3065 х 2937 |
| Масса станка, кг | 7250 | 12000 |
