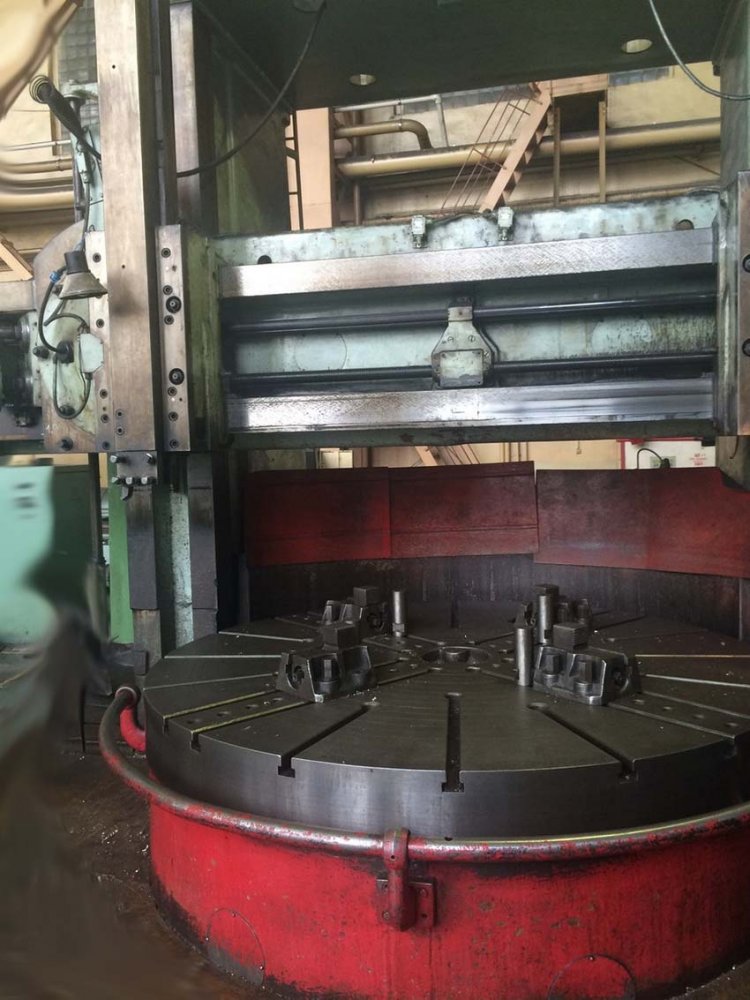

Токарно-карусельный станок 1М557
По запросу
Токарно-карусельный станок 1М557 относится к группе «Токарно-карусельные станки». Основные справочные параметры: Ø 3200 х 1600, Краснодар. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарно-карусельный станок 1М557: описание и характеристики
Токарно-карусельный станок 1М557 относится к группе «Токарно-карусельные станки». Основные справочные параметры: Ø 3200 х 1600, Краснодар.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1557 | 1М557 |
| Наибольший диаметр устанавливаемого изделия, мм | 120..3200 | 120..3200 |
| Наибольшая высота обрабатываемого изделия, мм | 1600 | 1600 |
| Диаметр планшайбы, мм | 2800 | 2800 |
| Наибольшая масса устанавливаемого изделия, кг | 16000 | 16000 |
| Наибольшее расстояние от торца шпинделя до стола, мм | 0..1850 | 0..1850 |
| Наибольший угол конуса обработки без приспособления, град | 90° |
| Наибольший угол конуса обработки с приспособлением, град | 164° |
| Наибольшая длина обработки по конусу с наибольшим углом без приспособления, мм | 800 |
| Наибольшая длина обработки по конусу с наибольшим углом с приспособлением, мм | 1620 |
| Нарезаемые метрические резьбы с резьбонарезным приспособлением, мм | 1..50 |
| Нарезаемые дюймовые резьбы с резьбонарезным приспособлением, число ниток на дюйм | 1..12 |
| Количество вертикальных суппортов | 2 | 2 |
| Наибольшее горизонтальное перемещение суппорта, мм | 1725 | 1725 |
| Наибольшее вертикальное перемещение суппрта, мм | 1000 | 1000 |
| Цена деления лимба горизонтального и вертикального перемещения, мм | 0,05 |
| Горизонтальное и вертикальное перемещение за один оборот лимба, мм | 2,5 |
| Наибольший угол поворота ползуна суппорта, град | ±45° | ±45° |
| Цена деления шкалы поворота ползуна суппорта, град | 1° | 1° |
| Наибольшие размеры сечения державки резца (ширина х высота), мм | 40 х 60 | 40 х 60 |
| Скорость установочных перемещений, м/мин | 2,2 |
| Наибольшее перемещение, мм | 1200 |
| Скорость перемещения, мм/мин | 0,4 |
| Выключающие упоры | есть |
| Блокировка перемещения в процессе резания | есть |
| Число скоростей планшайбы | 18 |
| Число оборотов планшайбы в минуту при прямом и обратном вращении, об/мин | 1,8..63 |
| Число подач суппортов | 18 |
| Вертикальные и горизонтальные подачи суппортов, мм/об | 0,045..16,0 |
| Наибольшее допускаемое усилие резания двумя суппортами, кгс | 6700 |
| Наибольшее допускаемое усилие резания правым суппортом, кгс | 4250 |
| Наибольшее допускаемое усилие резания левым суппортом, кгс | 3200 |
| Род тока питающей электросети | ~380 В, 50 Гц | ~380 В, 50 Гц |
| Количество электродвигателей установленных на станке | 7 |
| Электродвигатель привода главного движения 1м, кВт (об/мин) | 40 (1460) |
| Электродвигатель насоса гидросистемы 2м, кВт | 1,7 (930) |
| Электродвигатель зажима поперечины 3м, кВт | 1,7 (1260) |
| Электродвигатель перемещения поперечины 4м, кВт | 10 (730) |
| Электродвигатель установочных перемещений левого суппорта 5м, кВт | 2,8 (1275) |
| Электродвигатель установочных перемещений правого суппорта 6м, кВт | 2,8 (1275) |
| Габарит станка (длнна х ширина х высота), мм | 5965 х 6265 х 4900 |
| Масса станка, т | 43 |
