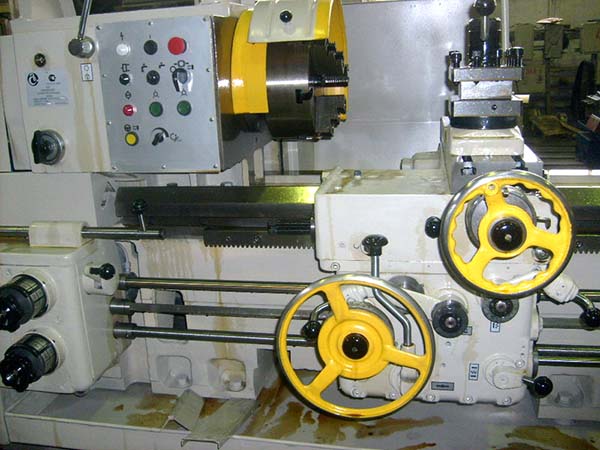

Токарно-револьверный станок 1Е365БП

По запросу

Токарно-револьверный станок 1Е365БП относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 500, Алапаевск. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарно-револьверный станок 1Е365БП: описание и характеристики

Токарно-револьверный станок 1Е365БП относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 500, Алапаевск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	1Е365БП \| 1П365 \| 1П371
Класс точности по ГОСТ 8-82	Н, П (1Е365БП) \| Н \| Н
Наибольший диаметр обрабатываемого изделия над станиной, мм	500 \| 500 \| 630
Наибольший диаметр обрабатываемого изделия над поперечным суппортом, мм	330 \| 320 \| 420
Высота центров, мм	250 \| 250 \| 315
Расстояние от торца шпинделя до револьверной головки, мм	270..1000 \| 275..1000 \| 320..1400
Диаметр отверстия в шпинделе, мм	80 \| 80 \| 125
Диаметр обрабатываемого прутка, зажимаемого в подающей трубе (прутковое исполнение), мм	65
Диаметр обрабатываемого прутка при переднем зажиме (прутковое исполнение), мм	80
Диаметр зажимного патрона, мм	250
Количество рабочих скоростей шпинделя	13 \| 12 \| 12
Пределы чисел оборотов шпинделя, об/мин	24..1500 2 диапазона \| 34..1500 \| 20..893
Пределы чисел оборотов шпинделя (обратное вращение), об/мин	67 \| 34..1500 \| 19..818
Конец шпинделя фланцевый по ГОСТ 12595-72	1-8Ц \| 1-8Ц \| 1-8Ц
Наибольший крутящий момент на шпинделе не менее, Нм (кг*м)	123 \| 260
Количество инструментов в револьверной головке	6 \| 6 \| 6
Диаметр отверстия под инструмент в револьверной головке, мм	95Н7 \| 95Н7 \| 125Н7
Наибольшее продольное перемещение револьверного суппорта, мм	730 \| 725 \| 1080
Количество ступеней подач	13 \| 13 \| 13
Диапазон скоростей продольных подач револьверного суппорта, I ряд, мм/об (число подач)	0,05..0,80 (9) \| 0,09..1,35 (9) \| 0,09..1,35 (9)
Диапазон скоростей продольных подач револьверного суппорта, II ряд, мм/об (число подач)	0,10..1,60 (9) \| 0,18..2,70 (9) \| 0,18..2,70 (9)
Диапазон скоростей продольных подач револьверного суппорта, III ряд, мм/об (число подач)	0,20..3,20 \| — \| —
Скорость быстрого продольного перемещения револьверного суппорта, м/мин	7,5 \| 6 \| 6
Число упоров револьверного суппорта	6 \| 6 \| 6
Перемещение на одно деление лимба, мм	0,2 \| 0,2 \| 0,2
Перемещение на один оборот лимба, мм	45 \| 45 \| 45
Количество резцов в резцедержателе	4 \| 4 \| 4
Количество резцов в заднем резцедержателе	1 \| 1 \| нет
Наибольшее перемещение поперечного суппорта продольное/поперечное, мм	730/ 310 \| 725/ 310 \| 1080/ 410
Количество ступеней продольных подач поперечного суппорта	13 \| 12 \| 12
Количество ступеней поперечных подач поперечного суппорта	13 \| 12 \| 12
Диапазон скоростей поперечных подач поперечного суппорта, I ряд, мм/об	0,025..0,40 \| 0,045..0,7 \| 0,045..0,7
Диапазон скоростей поперечных подач поперечного суппорта, II ряд, мм/об	0,05..0,80 \| 0,09..1,35 \| 0,09..1,35
Диапазон скоростей поперечных подач поперечного суппорта, III ряд, мм/об	0,10..1,60 \| — \| —
Скорость быстрого продольного перемещения суппорта, м/мин	7,5 \| 6 \| 6
Скорость быстрого поперечного перемещения суппорта, м/мин	3,5 \| — \| —
Число упоров продольного перемещения	5 \| 5 \| 5
Число упоров поперечного перемещения	2 \| 2 \| 2
Перемещение на одно деление лимба продольное/поперечное, мм	0,2/ 0,05 \| 0,2/ 0,05 \| 0,2/ 0,05
Перемещение на один оборот лимба продольное/поперечное, мм	45/ 4 \| 45/ 10 \| 45/ 10
Количество электродвигателей на станке, кВт (об/мин)	3 \| 2 \| 3
Электродвигатель главного привода, кВт (об/мин)	15 (1465) \| 13 (1450) \| 22 (1460)
Электродвигатель гидропривода, кВт (об/мин)	2,2 (1430) \| — \| 1,5 (930)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,125 (2800) \| 0,125 (2800) \| 0,125 (2800)
Габаритные размеры станка (длина, ширина, высота), мм	4400 х 1525 х 1800 \| 3430 х 1500 х 1655 \| 4230 х 1850 х 1680
Масса станка , кг	5200 \| 3900 \| 6300
