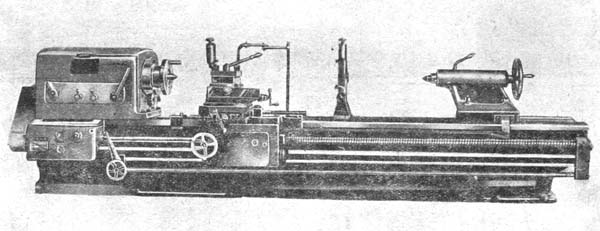

Токарный станок 1Д64

По запросу

Токарный станок 1Д64 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 800, Москва. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок 1Д64: описание и характеристики

Токарный станок 1Д64 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 800, Москва.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	16К40 \| ДИП-400 (1А64) \| ДИП-40 (1Д64)
Класс точности по ГОСТ 8-82	Н,П \| Н \| Н
Наибольший диаметр заготовки над станиной, мм	800 \| 800 \| 800
Наибольший диаметр заготовки над выемкой, мм	— \| — \| 1200
Наибольший диаметр заготовки над суппортом, мм	490 \| 450 \| 500
Высота центров над станиной, мм	400 \| 400 \| 400
Наибольшая длина заготовки (РМЦ), мм	3000 \| 2800 \| 3000
Наибольшая масса заготовки в центрах, кг	4000 \| 5000
Наибольшие размеры резца, мм	40 х 40
Расстояние от оси шпинделя до основания резцов, мм	40
Диаметр сквозного отверстия в шпинделе, мм	105 \| 85 \| 100
Наибольший диаметр обрабатываемого прутка, мм	80
Торможение шпинделя	Имеется \| Имеется \| Имеется
Наибольший момент на шпинделе, кН/м	6,3
Число ступеней частот прямого вращения шпинделя	24 \| 24 \| 12
Частота прямого вращения шпинделя, об/мин	6,3..1250 \| 7,1..750 \| 8..362
Размер внутреннего конуса в шпинделе, М	Конус морзе 6 \| Конус морзе 6 \| Конус морзе 6
Конец шпинделя	11ИМ ГОСТ 12595 \| 11ИМ ГОСТ 12595 \| Резьбовой
Наибольшее продольное перемещение суппорта, мм	3000 \| 2520
Наибольшее поперечное перемещение суппорта, мм	445 \| 600
Цена деления лимба при продольном перемещении, мм	1 \| 0,1
Цена деления лимба при поперечном перемещении, мм	0,1 \| 0,05 \| 0,06
Наибольшее продольное перемещение на оборот лимба, мм	300 \| 50
Наибольшее поперечное перемещение на оборот лимба, мм	5 \| 6
Число ступеней продольных подач суппорта	96 \| 32
Пределы продольных рабочих подач суппорта, мм/об	0,06..22,4 \| 0,20..3,05 \| 0,225..3,15
Число ступеней поперечных подач суппорта	96 \| 32
Пределы поперечных рабочих подач суппорта, мм/об	0,024..8,29 \| 0,07..1,04 \| 0,07..0,95
Скорость быстрых перемещений суппорта, продольных, м/мин	5,2 \| 2,16 \| —
Скорость быстрых перемещений суппорта, поперечных, м/мин	2 \| 0,735 \| —
Количество нарезаемых резьб метрических	22
Пределы шагов нарезаемых резьб метрических, мм	1..224 \| 1..120 \| 1..14
Количество нарезаемых резьб дюймовых	36
Пределы шагов нарезаемых резьб дюймовых	28..0,25 \| 28..0,25 \| 28..2
Количество нарезаемых резьб модульных	13
Пределы шагов нарезаемых резьб модульных	0,28..56 \| 0,5..30 \| 0,25..3,5
Количество нарезаемых резьб питчевых	нет
Пределы шагов нарезаемых резьб питчевых	112…0,5 \| нет \| нет
Наибольшее продольное/ поперечное усилие резания, кН	200/ 200 \| 120/ 78
Наибольшее перемещение резцовых салазок, мм	200 \| 240
Пределы рабочих подач резцовых салазок, мм/об	0,024..8,29
Скорость быстрых перемещений резцовых салазок, м/мин	2
Диаметр пиноли задней бабки, мм	100
Конус под центр задней бабки	Морзе 6
Перемещение задней бабки в поперечном направлении, мм	±20
Количество электродвигателей на станке	4 \| 4 \| 2
Мощность электродвигателя главного привода, кВт	18,5 \| 17 \| 10,4
Мощность электродвигателя быстрого хода, кВт	1,1 \| 1,5 \| —
Мощность электродвигателя насоса смазки, кВт	0,12 \| 0,12 \| —
Мощность электродвигателя насоса охлаждения, кВт	0,125 \| 0,125
Насос охлаждения (помпа)	200Х14-22 \| ПА-22
Габариты станка, мм	5780 х 1850 х 1625 \| 5825 х 2000 х 1660 \| 5850 х 1850 х 1480
Масса станка, кг	7100 \| 11400 \| 6650
