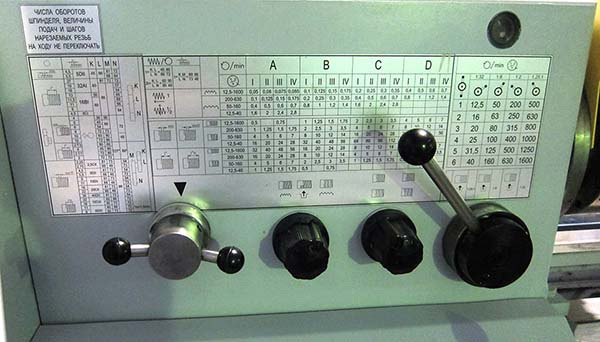

Токарный станок 16ВТ20п

По запросу

Токарный станок 16ВТ20п относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Витебск (Вистан. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок 16ВТ20п: описание и характеристики

Токарный станок 16ВТ20п относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Витебск (Вистан.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	16к20п \| гс526у \| 16вт20п
Класс точности по ГОСТ 8-82	П \| П \| П
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400 \| 500 \| 500
Высота оси центров над плоскими направляющими станины, мм	215 \| 250 \| 250
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220 \| 275 \| 275
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм	710, 1000 \| 1000, 1500, 2000 \| 1000, 1500
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225
Наибольший диаметр сверла при сверлении стальных деталей, мм	25
Наибольшая масса заготовки, обрабатываемой в центрах, кг	460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг	200
Постоянство диаметра в поперечном сечении, мм	0,007
Постоянство диаметра в продольном сечении, мм	0,02
Постоянство диаметра в продольном сечении на длине 300 мм, мм	0,02
Прямолинейность торцевой поверхности на длине 200 мм, мм	0,01
Диаметр отверстия в шпинделе, мм	52 \| 55 \| 55 (95)
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50
Частота вращения шпинделя в прямом направлении, об/мин	12,5..1600 \| 16..2000 \| 12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин	19..1900 \| 19..1900
Количество прямых скоростей шпинделя	22 \| 22 \| 24
Количество обратных скоростей шпинделя	11 \| 11 \| 12
Конец шпинделя по ГОСТ 12593-72	6К \| 6К \| 6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6 \| Морзе 6 \| Морзе 6
Диаметр фланца шпинделя, мм	170 \| 170
Наибольший крутящий момент на шпинделе, Нм	1000 \| 1000 \| 1000
Наибольшая длина продольного перемещения, мм	645, 935 \| 935, 1435, 1935 \| 870, 1375
Наибольшая длина поперечного перемещения, мм	300 \| 300 \| 285
Скорость быстрых продольных перемещений, мм/мин	3800 \| 3600 \| 3800
Скорость быстрых поперечных перемещений, мм/мин	1900 \| 1800 \| 1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин	250 \| 250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин	10 \| 10
Цена деления лимба продольного перемещения, мм	1 \| 0,1 \| 1
Цена деления лимба поперечного перемещения, мм	0,05 \| 0,05 \| 0,05
Диапазон продольных подач, мм/об	0,05..2,8 \| 0,05..2,8 \| 0,05..2,8
Диапазон поперечных подач, мм/об	0,025..1,4 \| 0,025..1,4 \| 0,025..1,4
Количество подач продольных	42 \| 24 \| 24
Количество подач поперечных	42 \| 24 \| 24
Пределы шагов метрических резьб, мм	0,5..112 \| 0,5..112 \| 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5 \| 56..0,5 \| 56..0,5
Пределы шагов модульных резьб, модуль	0,5..112 \| 0,5..112 \| 0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,5 \| 56..0,5 \| 56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце — продольное, Н	5884
Наибольшее усилие, допускаемое механизмом подач на резце — поперечное, Н	3530
Наибольшее перемещение резцовых салазок, мм	150 \| 150 \| 150
Перемещение резцовых салазок на одно деление лимба, мм	0,05 \| 0,05 \| 0,05
Наибольший угол поворота резцовых салазок, град	±90° \| ±90° \| ±90°
Цена деления шкалы поворота резцовых салазок, град	1° \| 1° \| 1°
Наибольшее сечение державки резца, мм	25 × 25 \| 25 × 25 \| 25 × 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25 \| 25 \| 25
Число резцов в резцовой головке	4 \| 4 \| 4
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67	Морзе 5 \| Морзе 5 \| Морзе 5
Наибольшее перемещение пиноли, мм	150 \| 150 \| 150
Перемещение пиноли на одно деление лимба, мм	0,1 \| 0,1 \| 0,1
Величина поперечного смещения корпуса бабки, мм	±15 \| ±15 \| ±15
Электродвигатель главного привода, кВт	11 \| 7,5 (11) \| 11
Электродвигатель привода быстрых перемещений, кВт	0,12 \| 0,37 \| 0,12
Электродвигатель насоса СОЖ, кВт	0,125 \| 0,18 \| 0,125
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 × 1190 × 1500 \| 2800 х 1265 х 1485 \| 2800 х 1265 х 1505
Масса станка, кг	3010 \| 3100 \| 3000
