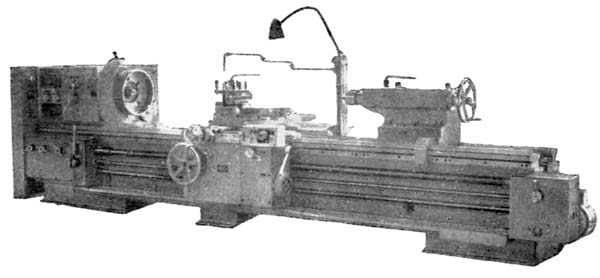

Токарный станок 16К30
По запросу
Токарный станок 16К30 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 16К30: описание и характеристики
Токарный станок 16К30 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16К30 |
| Класс точности станка по ГОСТ 8—77 | Н |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 630 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 350 |
| Наибольшая масса обрабатываемого изделия, обрабатываемого в центрах, мм | 2000 |
| Мощность двигателя главного движения, кВт | 17, 13, 22 |
| Диаметр отверстия в шпинделе, мм | 71 |
| Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 70 |
| Количество скоростей шпинделя | 24 |
| Пределы оборотов шпинделя, об/мин | 6,3…1600 |
| Центр шпинделя по ГОСТ 13214-67 | Метрический 100 |
| Наибольший крутящий момент на шпинделе, кгс*м | 315 |
| Наибольшее продольное перемещение суппорта, мм | 1200, 1800, 2600 |
| Наибольшее поперечное перемещение суппорта, мм | 470 |
| Высота резца, устанавливаемого в резцедержателе, мм | 32 |
| Количество инструментов, устанавливаемых в резцедержатель, мм | 4 |
| Количество подач суппорта | 18 |
| Диапазон скоростей продольных подач, мм/об | 0,055..1,20 |
| Диапазон скоростей поперечных подач, мм/об | 0,023..0,50 |
| Размеры нарезаемых метрических резьб, мм | 1…288 |
| Размеры нарезаемых дюймовых резьб, ниток/дюйм | 0,25..56 |
| Размеры нарезаемых модульных резьб, модуль | 0,25..88 |
| Размеры нарезаемых питчевых резьб, питч | 1..224 |
| Скорость быстрых ходов при движении в продольном перемещении, мм/мин | 4,1 |
| Скорость быстрых ходов при движении в поперечном перемещении, м/мин | 1,7 |
| Цена деления лимба при движении в продольном перемещении, мм | 1,0 |
| Цена деления лимба при движении в поперечном перемещении, мм | 0,1 |
| Допустимые тяговые нагрузки на механизмы подач при продольной подаче, кгс | 1700 |
| Допустимые тяговые нагрузки на механизмы подач при поперечной подаче, кгс | 1200 |
| Наибольшее перемещение резцовых салазок, мм | 200 |
| Наибольший угол поворота резцовых салазок, град | ±90 |
| Цена деления лимба, мм | 0,05 |
| Допустимые тяговые нагрузки на механизмы подач на резцовые салазки, кгс | 840 |
| Центр шпинделя задней бабки по ГОСТ 13214-67 | Морзе 6 |
| Наибольшее перемещение пиноли, мм | 200 |
| Электросеть | 380 В, 50 Гц |
| Количество электродвигателей на станке | 3 |
| Электродвигатель главного привода, кВт | 17, 13, 22 |
| Электродвигатель быстрого хода, кВт | 0,8 |
| Электродвигатель насоса охлаждения, кВт | 0,12 |
| Габариты станка (длина х ширина х высота), мм | 5545 х 2010 х 1545 |
| Масса станка с ЧПУ, кг | 6875 |
