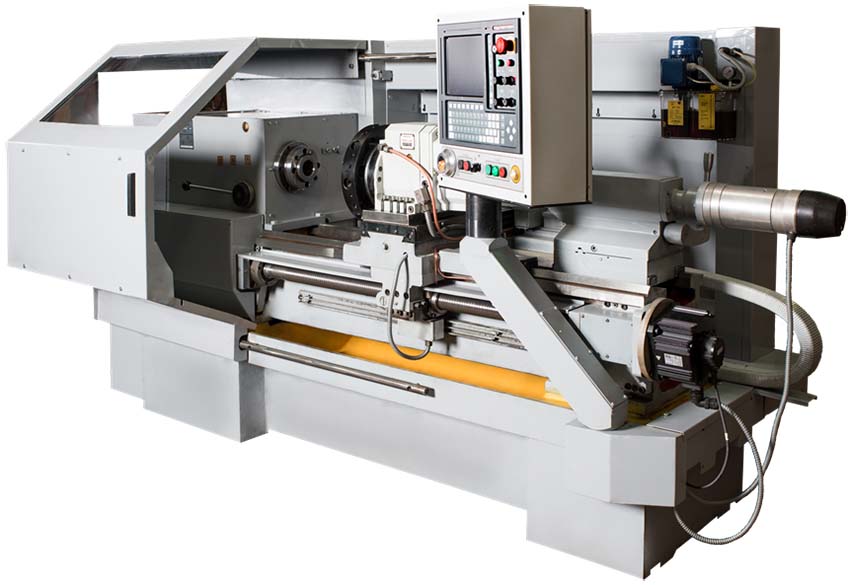

Токарный станок 16К20Ф3

По запросу

Токарный станок 16К20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок 16К20Ф3: описание и характеристики

Токарный станок 16К20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	16К20Ф3С32 \| 16К20Ф3С5 \| 16К20Ф3С8
Обозначение системы ЧПУ	2Р22 \| Н22-1М \| 1Н22-61
Наибольший диаметр обрабатываемого изделия над станиной, мм	400 \| 400 \| 400
Наибольший диаметр обрабатываемого изделия над суппортом, мм	220 \| 220 \| 220
Диаметр отверстия в шпинделе, мм	53 \| 53 \| 53
Наибольшая длина обрабатываемого изделия, мм	1000 \| 1000 \| 1000
Предельный диаметр сверления в стали, мм	25 \| 25 \| 25
Предельный диаметр сверления в чугуне, мм	28 \| 28 \| 28
Мощность двигателя главного движения, кВт	11 \| 11 \| 11
Количество рабочих скоростей шпинделя	22 \| 22 \| 22
Пределы чисел оборотов шпинделя, об/мин	12,5…2000 \| 12,5…2000 \| 12,5…2000
Количество автоматически переключаемых скоростей	9 \| 9 \| 9
Диапазон автоматического переключения	16 \| 16 \| 16
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин	Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 \| Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 \| Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000
Центр шпинделя передней бабки по ГОСТ 13214-67	7032 — 0043 Морзе №6 \| 7032 — 0043 Морзе №6 \| 7032 — 0043 Морзе №6
Центр пиноли задней бабки по ГОСТ 13214-67	7032 — 0045 Морзе №5 \| 7032 — 0045 Морзе №5 \| 7032 — 0045 Морзе №5
Конец шпинделя по ГОСТ 12593-72	6К \| 6К \| 6К
Наибольшее перемещение суппорта: продольное / поперечное, мм	900/250 \| 900/250 \| 900/250
Максимальная скорость продольной подачи при нарезании резьбы, мм/мин	2000 \| 1200 \| 2000
Пределы шагов нарезаемых резьб, мм	0,1..39,999 \| до 20 \| 0,01..40
Диапазон скоростей продольных подач, мм/мин	3..2000 \| 3..1200 \| 1..2000
Диапазон скоростей поперечных подач, мм/мин	3..2000 \| 1,5..600 \| 1..2000
Скорость быстрых продольных ходов, мм/мин	7000 \| 4800 \| 7500
Скорость быстрых поперечных ходов, мм/мин	4000 \| 2400 \| 5000
Дискретность продольного перемещения	0,002 \| 0,01 \| 0,01
Дискретность поперечного перемещения	0,002 \| 0,005 \| 0,005
Высота резца, мм	25 \| 25 \| 25
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)	6 \| 6 \| 6
Число координат	2 \| 2 \| 2
Количество одновременно управляемых координат	2 \| 2 \| 2
Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм	0,001 \| 0,001 \| 0,001
Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм	0,001 \| 0,05 \| 0,05
Тип датчика нулевого положения	КВД3-24 \| КВД3-24
Тип датчика обратной связи	РОД-620 \| ВТ
Тип резьбонарезного датчика	РОД-620 \| ИГР \| ИГР
Электродвигатель главного привода	А02-52-4СП43, М301 4А132М443, М301 \| А02-52-4СП43, М301 4А132М443, М301 \| А02-52-4СП43, М301 4А132М443, М301
Мощность двигателя главного привода, кВт	11 \| 11 \| 11
Суммарная мощность электродвигателей, кВт	20 \| 20 \| 20
Суммарная мощность станка, кВт	22 \| 22 \| 22
Масса станка с ЧПУ, кг	5000 \| 5000 \| 5000
