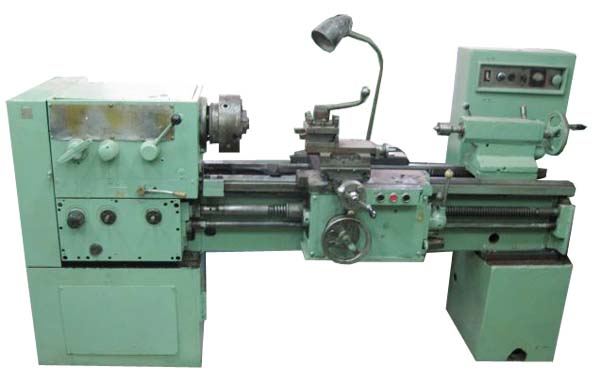

Токарный станок 16Б20П

По запросу

Токарный станок 16Б20П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок 16Б20П: описание и характеристики

Токарный станок 16Б20П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	16Б20П \| 16К20П
Класс точности по ГОСТ 8-82	П \| П
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400 \| 400
Высота оси центров над плоскими направляющими станины, мм	215 \| 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220 \| 220
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм	1000 \| 710, 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225 \| 225
Наибольший диаметр сверла при сверлении стальных деталей, мм	25
Наибольшая масса детали, обрабатываемой в центрах, кг	460..1300
Наибольшая масса детали, обрабатываемой в патроне, кг	200
Диаметр отверстия в шпинделе, мм	52 \| 52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50 \| 50
Частота вращения шпинделя в прямом направлении (в зависимости от комплекта шкивов главного двигателя), об/мин	16..1600 12,5..1250 100..2000 \| 12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин	19..1900
Количество прямых скоростей шпинделя	22 \| 22
Количество обратных скоростей шпинделя	11
Конец шпинделя по ГОСТ 12593-72	6К \| 6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6 \| Морзе 6
Диаметр фланца шпинделя, мм	170 \| 170
Наибольший крутящий момент на шпинделе, Нм	1000
Наибольшая длина продольного перемещения, мм	930 \| 645, 935
Наибольшая длина поперечного перемещения, мм	250 \| 300
Скорость быстрых продольных перемещений, м/мин	4,0 \| 3,8
Скорость быстрых поперечных перемещений, м/мин	2,0 \| 1,9
Максимально допустимая скорость перемещений при работе по упорам, мм/мин	250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин	10
Цена деления лимба продольного перемещения, мм	1 \| 1
Цена деления лимба поперечного перемещения, мм	0,05 \| 0,05
Диапазон продольных подач, мм/об	0,05..2,8 \| 0,05..2,8
Диапазон поперечных подач, мм/об	0,025..1,4 \| 0,025..1,4
Количество подач продольных/ поперечных	22/24 \| 22/24
Пределы шагов метрических резьб, мм	0,5..112 \| 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,25 \| 56..0,5
Пределы шагов модульных резьб, модуль	0,5..112 \| 0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,25 \| 56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце — продольное, Н	5884
Наибольшее усилие, допускаемое механизмом подач на резце — поперечное, Н	3530
Наибольшая длина перемещения резцовых салазок, мм	150 \| 150
Перемещение резцовых салазок на одно деление лимба, мм	0,05 \| 0,05
Шкала угла поворота резцовых салазок, град	±90° \| ±90°
Цена деления шкалы поворота резцовых салазок, град	1° \| 1°
Наибольшее сечение державки резца, мм	25 х 25 \| 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25 \| 25
Число резцов в резцовой головке	4 \| 4
Конус отверстия пиноли задней бабки по ГОСТ 2847-67	Морзе 5 \| Морзе 5
Наибольшее перемещение пиноли, мм	200 \| 150
Перемещение пиноли на одно деление лимба, мм	5 \| 0,1
Величина поперечного смещения корпуса бабки, мм	±15 \| ±15
Электродвигатель главного привода, кВт	4,1/ 6,6 \| 11
Электродвигатель привода быстрых перемещений, кВт	0,6 \| 0,12
Электродвигатель привода насоса смазки, кВт	0,27
Электродвигатель насоса СОЖ, кВт	0,125 \| 0,125
Габариты станка (длина ширина высота) РМЦ=1000, мм	2595 х 1405 х 1115 \| 2795 х 1190 х 1500
Масса станка, кг	2050 \| 3010
