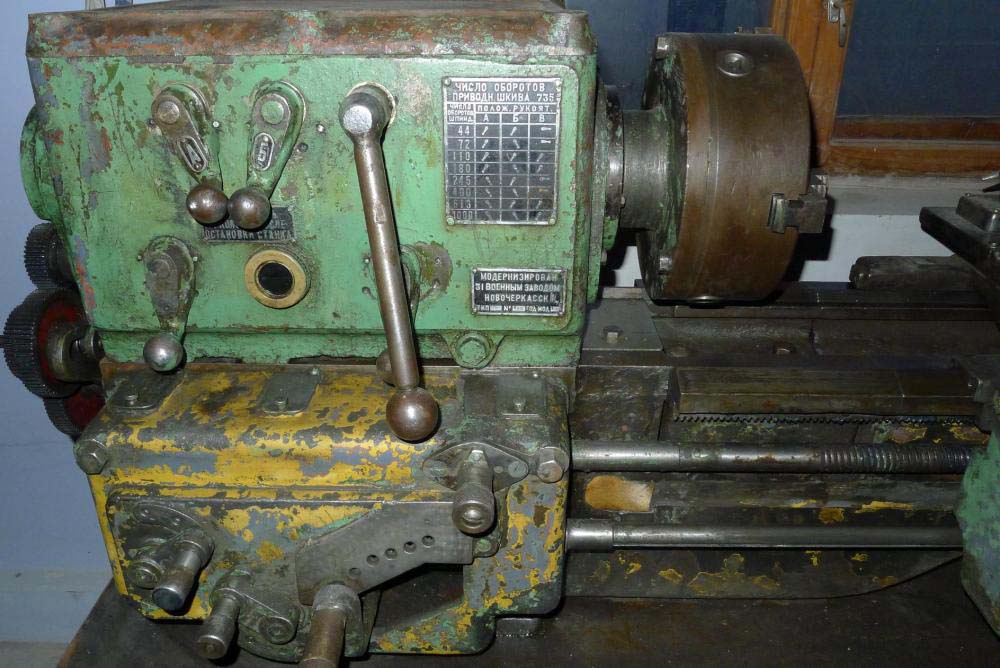

Токарный станок 162-СП

По запросу

Токарный станок 162-СП относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок 162-СП: описание и характеристики

Токарный станок 162-СП относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	1А616 \| 1615 \| 162-ВУ \| 162-СП
Класс точности по ГОСТ 8-82	Н \| Н \| Н \| Н
Наибольший диаметр заготовки, обрабатываемой над станиной, мм	320 \| 320 \| 320 \| 320
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм	180 \| 150 \| 200 \| 200
Наибольшая длина заготовки (РМЦ), мм	710 \| 750 \| 750 \| 750
Высота оси центров над плоскими направляющими станины (высота центров), мм	155 \| 150 \| 150
Высота от опорной поверхности резца до линии центров, мм	20 \| 20 \| 20
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	168
Наибольшая длина обтачивания, мм	660 \| 700
Диаметр сквозного отверстия в шпинделе, мм	35 \| 35 \| 35 \| 35
Наибольший диаметр прутка, мм	34 \| 34 \| 34 \| 34
Число ступеней частот прямого вращения шпинделя	21 \| 16 \| 8 \| 8
Частота прямого вращения шпинделя, об/мин	9..1800 \| 26..492 \| 24..482 \| 24..482
Число ступеней частот обратного вращения шпинделя	21 \| 4
Частота обратного вращения шпинделя, об/мин	9..1800 \| 142..580
Размер внутреннего конуса в шпинделе, М	Конус морзе 5 \| Конус морзе 5 \| Конус морзе 5 \| Конус морзе 5
Конец шпинделя по ГОСТ 12593-72	6К
Размеры приводного шкива, мм	Ø 250 х 50 \| Ø 250 х 50
Число оборотов приводного шкива, об/мин	430 \| 430
Наибольшее перемещение продольной каретки суппорта от руки, мм	670 \| 760
Наибольшее перемещение продольной каретки суппорта механически, мм	670 \| 700
Наибольшее перемещение поперечной каретки суппорта, мм, мм	195 \| 190
Перемещение поперечной каретки суппорта на одно деление лимба, мм, мм	0,05
Число ступеней продольных и поперечных подач	90 \| 152 \| 42
Пределы продольных рабочих подач, мм/об	0,065..0,91 \| 0,06..2,72 \| 0,056..2,5 \| 0,06..2,12
Пределы поперечных рабочих подач, мм/об	0,065..0,91 \| 0,025..1,1 \| 0,023..1 \| 0,024..0,836
Скорость быстрых перемещений суппорта, продольных, м/мин	нет \| нет \| нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет \| нет \| нет \| нет
Количество нарезаемых резьб метрических	28 \| 30 \| 32
Пределы шагов нарезаемых резьб метрических, мм	0,5..24 \| 0,5..12 \| 0,5..12 \| 0,25..8
Количество нарезаемых резьб дюймовых	39 \| 42 \| 28
Пределы шагов нарезаемых резьб дюймовых	56..1 \| 60..1,75 \| 60..1,75 \| 60..2,25
Количество нарезаемых резьб модульных	19 \| 16 \| 8
Пределы шагов нарезаемых резьб модульных	0,25..22 \| 0,5..6 \| 0,5..6 \| 0,25..2
Количество нарезаемых резьб питчевых	нет \| нет \| нет
Пределы шагов нарезаемых резьб питчевых	128…2 \| нет \| нет \| нет
Наибольшие размеры державки резца (ширина х высота), мм	25 х 20 \| 20 х 20 \| 20 х 20
Наибольшее усилие, допускаемое механизмом подач на резце — продольное, кг	400
Наибольшее усилие, допускаемое механизмом подач на резце — поперечное, кг	475 \| 500
Шаг ходового продольного винта, мм	6 \| 4 на 1″
Шаг поперечного винта, мм	4 \| 4
Наибольшее перемещение резцовых салазок, мм	85
Перемещение резцовых салазок на одно деление лимба, мм	0,1
Наибольший угол поворота резцовых салазок, град	±90° \| ±90°
Цена деления шкалы поворота резцовых салазок, град	1° \| 1°
Число резцов в резцовой головке	4 \| 4 \| 4 \| 4
Конус отверстия в пиноли задней бабки	Морзе 3 \| Морзе 3 \| Морзе 3
Наибольшее перемещение пиноли, мм	85 \| 110 \| 110
Величина поперечного смещения корпуса бабки, мм	±12
Количество электродвигателей на станке	2 \| 2
Мощность электродвигателя главного привода, кВт	4 \| 1,5 \| 1.5
Тип электродвигателя главного привода	А02-41-4
Мощность электродвигателя насоса охлаждения, кВт	0,125 \| 0,125
Габариты станка (длина ширина высота), мм	2135 х 1225 х 1220 \| 1960 х 880 х 1235
Масса станка, кг	1500 \| 850
