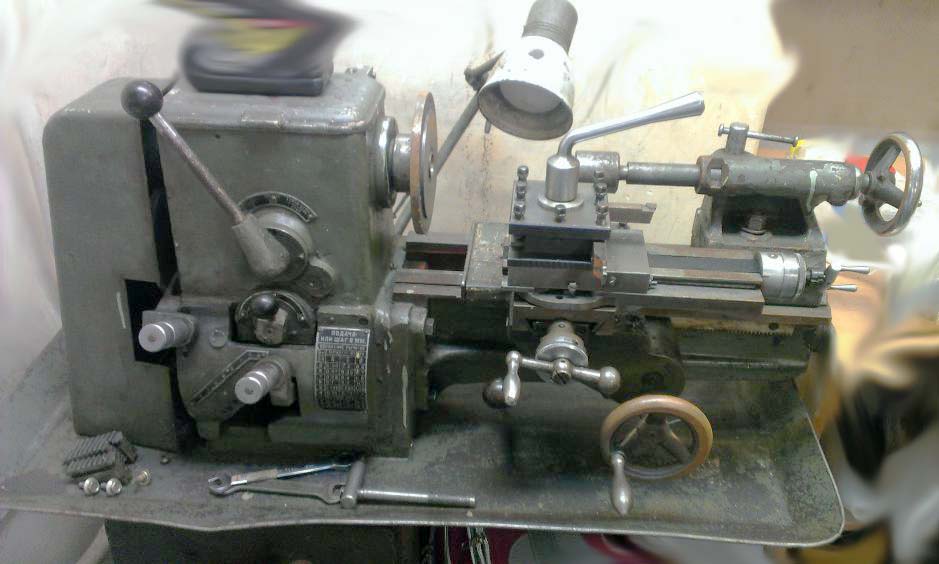

Токарный станок 1613Д

По запросу

Токарный станок 1613Д относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 240, Одесса. Цена, комплектация и срок поставки уточняются по запросу.

Запросить предложение

Описание

Токарный станок 1613Д: описание и характеристики

Токарный станок 1613Д относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 240, Одесса.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.

Технические характеристики

Страна производства	СССР

Подробные характеристики

Наименование параметра	1604 \| 1613 Д
Класс точности по ГОСТ 8-82	П \| Н
Наибольший диаметр заготовки над станиной, мм	200 \| 240
Наибольший диаметр заготовки над суппортом, мм	110 \| 155
Наибольшая длина заготовки (РМЦ), мм	350 \| 270
Наибольшая длина обточки заготовки, мм	350 \| 190
Высота центров над станиной, мм	108 \| 125
Расстояние от опорной поверхности резца до линии центров, мм	12 \| 12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	105
Диаметр сквозного отверстия в шпинделе, мм	21
Наибольший диаметр обрабатываемого прутка в патроне, мм	20 \| 22
Наибольший диаметр обрабатываемого прутка в цанге, мм	12 \| 14
Число ступеней частот прямого вращения шпинделя	14 \| 16
Частота прямого вращения шпинделя без перебора, об/мин	375..3000
Частота прямого вращения шпинделя с перебором, об/мин	47..375 \| 100..2000
Размер внутреннего конуса в шпинделе, М	Мозе 4
Торможение шпинделя	есть \| есть
Наибольшее перемещение суппорта продольное/ поперечное, мм	350/ 115 \| 190/ 135
Число ступеней продольных подач	15
Пределы рабочих подач продольных, мм/об	0,05..2,5
Пределы рабочих подач поперечных, мм/об	нет
Скорость быстрых перемещений суппорта, продольных, мм/мин	190 \| нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет \| нет
Количество нарезаемых резьб метрических	18 \| 15
Пределы шагов нарезаемых резьб метрических, мм	0,2..3,0 \| 0,25..2,5
Количество нарезаемых резьб дюймовых	13 \| —
Пределы шагов нарезаемых резьб дюймовых	40..8 \| —
Количество нарезаемых резьб модульных	7
Пределы шагов нарезаемых резьб модульных	0,3..1,0 \| —
Перемещение на одно деление лимба в продольном/ поперечном направлении, мм	0,5/ 0,02 \| 0,05/ 0,05
Перемещение на один оборот лимба в продольном/ поперечном направлении, мм	2,5/ 2,5
Выключающие упоры продольные	есть \| нет
Выключающие упоры поперечные	нет \| нет
Число резцов в резцедержке	4 \| 1
Наибольшее перемещение салазок, мм	78 \| 145
Перемещение салазок на одно деление лимба, мм	0,02 \| 0,05
Перемещение салазок на один оборот лимба, мм	2,0 \| 2,5
Угол поворота салазок, град	±45° \| ±60°
Наибольшее сечение державки резца (ширина х высота), мм	12 х 12 \| 20 х 15
Наибольшее перемещение пиноли задней бабки, мм	70 \| 80
Конус пиноли задней бабки, мм	Морзе 2 \| Морзе 2
Наибольшее поперечное смещение задней бабки, мм	±8 \| ±10
Перемещение пиноли на одно деление линейки, мм	1 \| 1
Количество электродвигателей на станке	2 \| 2
Электродвигатель главного привода, кВт (об/мин)	1,0 \| 1,0 (1420)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,12 \| 0,125 (2800)
Габариты станка (длина ширина высота), мм	1310 х 690 х 1280 \| 1100 х 680 х 1230
Масса станка, кг	440 \| 450
