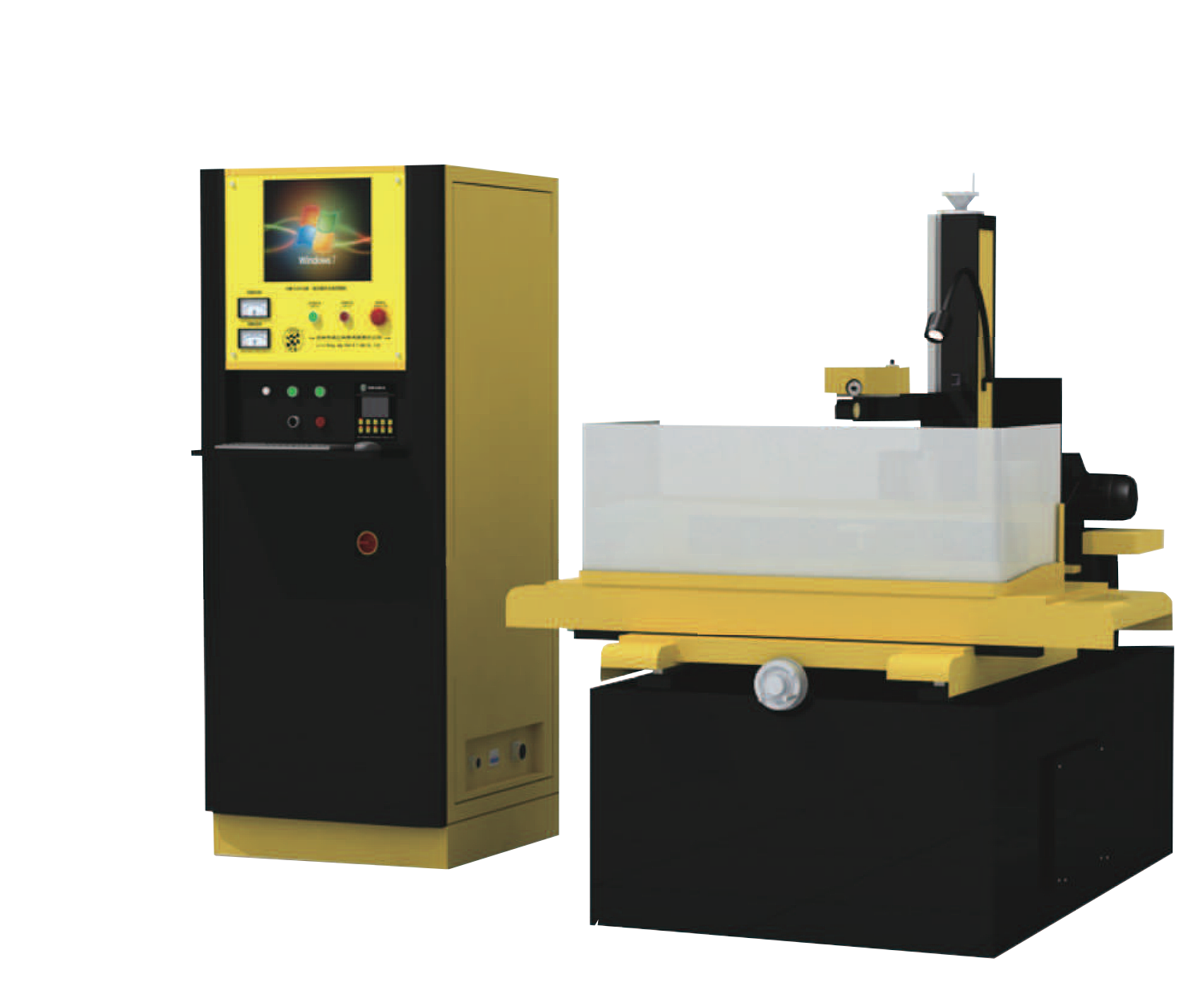

Проволочно-вырезной электроэрозионный станок RAMP SE320

Цена по запросу

Запросить предложение

Описание

Проволочно-вырезной электроэрозионный станок SE320 предназначен для проволочно-вырезной электроэрозионной обработки токопроводящих материалов.

Станок применяют для изготовления пресс-форм, штампов, матриц, пуансонов и деталей со сложным контуром, где требуется высокая точность без значительного механического усилия на заготовку.

резка сложных профилей и внутренних контуров
стабильная обработка твердых и труднообрабатываемых материалов
контроль траектории по программе ЧПУ

Подробные характеристики

Размер стола (Д×Ш)	630×450
Ход стола X×Y	350×450
Макс. высота заготовки	500
Макс. масса заготовки	300
Габариты станка (Д×Ш×В)	1650×1180×1720
Масса станка	1100
Масса электрического шкафа	220
Масса бака	40
Ёмкость бака	60
Макс. ток обработки	6
Макс. скорость резания	220
Точность обработки (вырезка октагона 10 мм)	0.012/Ø10, высота < 100
Диаметр проволоки-электрода	Ø0.18–Ø0.25
Конусность / высота детали	±3°/100 мм
Потребляемая мощность	3
Шероховатость поверхности	1 проход: Ra < 2.5; многопроходная: Ra < 1.0
Бак высокого давления	Многоступенчатая система фильтрации
Струйная плита / сопло	Пластиковая струйная плита, бронзовое сопло
Управление катушкой / системой охлаждения	Управление программой и панелью ЧПУ
Повторяемость позиционирования X/Y	±2
Тип направляющих	V-образные направляющие
Регулировка скорости транспортировки проволоки	Преобразователь частоты
Количество управляемых осей	5
Питание	AC 380 В, 50 Гц

Комплектация

В базовую комплектацию входят:

система ЧПУ
генератор импульсов
узел протяжки проволоки
рабочая ванна и стол
система фильтрации и подачи рабочей жидкости
направляющие проволоки
электрошкаф
комплект эксплуатационной документации

Состав комплектации уточняется по техническому заданию и выбранной конфигурации станка.
