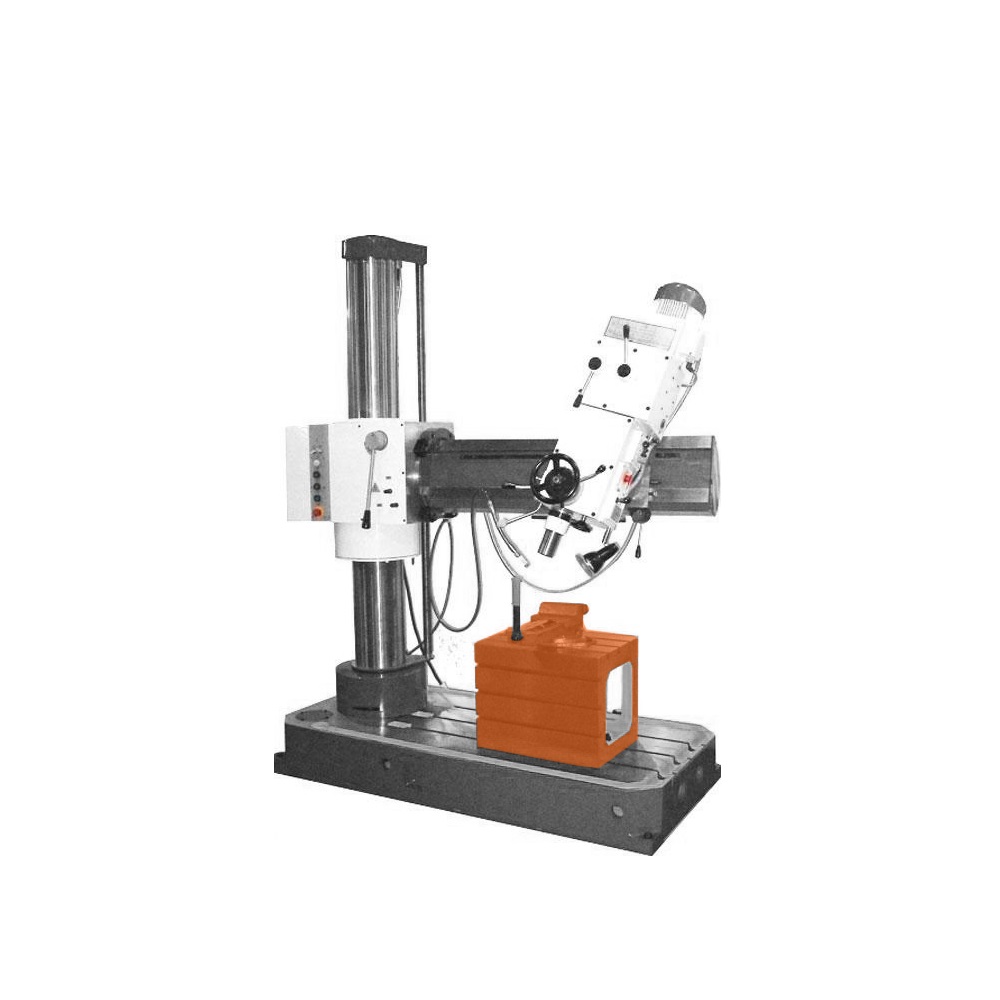

Радиально-сверлильный станок DRILL 2К522-03

по запросу

Описание

ПРЕДНАЗНАЧЕНИЕ

— для обработки отверстий в мелких, средних и крупных деталях

— выполнение: сверление, зенкерование, развертывание, нарезание резьбы в различных плоскостях и под разными углами.

ПРЕИМУЩЕСТВА
— поворачивать сверлильную головку и рукав вокруг своих осей на 360°;
— производить обработку отверстий в любой пространственной ориентации;
— вести обработку отверстий, расположенных ниже уровня «пола»;
— производить обработку отверстий в ограниченном пространстве.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение параметра
Наибольший диаметр сверления в стали 45 ГОСТ1050, мм	32
Наибольший диаметр нарезаемой резьбы (Сталь 45)	М16
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны, измеряемое в плоскости, параллельной направляющим рукава и проходящей через ось колонны), мм: наибольший, не менее наименьший, не более	800 300
Радиус сверления (расстояние от оси шпинделя до оси колонны), мм: наибольший, не менее наименьший, не более	900 430
Расстояние от нижнего торца шпинделя до зеркала основания, мм: наибольшее, не менее наименьшее, не более (ниже зеркала плиты)	960 Минус 220
Расстояние от оси шпинделя в горизонтальном его положении до пола, мм: наибольшее, не менее наименьшее, не более	1470 550
Число ступеней частоты вращения шпинделя	12
Частота вращения шпинделя, об/мин	45, 63, 90, 125, 180, 250, 355,500, 710, 1000, 1400, 2000
Число ступеней механических подач шпинделя	4
Механические подачи шпинделя, мм/об	0,056; 0,1; 0,18; 0,32
Наибольший крутящий момент на шпинделе, Н·м	120
Наибольшее усилие подачи, кН	7
Мощность привода главного движения, кВт	1,5
Габаритные размеры станка, мм: длина ширина высота	1530 940 1990
Масса станка, без приспособлений, поставляемых за отдельную плату, кг, не более	1100
КОЛОННА
Диаметр колонны, мм	180
РУКАВ
Наибольшее вертикальное перемещение рукава по колонне, мм	930
Суммарный угол поворота рукава вокруг оси колонны (вертикальная ось).	360°
Суммарный угол поворота рукава вокруг горизонтальной оси.	360°
Зажим на колонне	ручной
СВЕРЛИЛЬНАЯ ГОЛОВКА
Наибольший ход по направляющим рукава, мм	500
Суммарный угол поворота сверлильной головки вокруг горизонтальной оси.	360°
Зажим головки на направляющих рукава	ручной
ШПИНДЕЛЬ
Ход шпинделя, мм: наибольший на 1 оборот штурвала на 1 деление лимба на выбивку инструмента, не более Конус шпинделя внутренний	250 100, 48 1 15 Морзе 4 АТ6 ГОСТ 25557
ПЛИТА ФУНДАМЕНТНАЯ
Размер рабочей поверхности, мм: ширина длина (до фланца колонны) высота	630±5 800 180±3
Количество пазов	3
Ширина паза по ГОСТ 1574, мм	18
Расстояние между пазами, мм	160
Присоединительные размеры плиты для фундамента, мм	548х1148
СТОЛ ПРЯМОУГОЛЬНЫЙ СЪЕМНЫЙ
Размер рабочей поверхности, мм: горизонтальной вертикальной	360х500 400х500
Ширина паза, мм	14Н12
Расстояние между пазами, мм	100
Количество пазов на поверхности: горизонтальной вертикальной	3 3
Тип питающей сети и системы заземления	TN, TT
Род тока питающей сети	Переменный, трехфазный
Частота тока, Гц	50±1
Напряжение, В: — силовой сети — цепи управления — цепи освещения и сигнализации	380±38 24±2,4 24±2,4
Количество электродвигателей	3
ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ДВИЖЕНИЯ
ТИП	АИР80В4
Мощность, кВт	1,5
Число оборотов в минуту	1500 (синхронная)
Электродвигатель механизма перемещения рукава
ТИП	АИР71В4
Мощность, кВт	0.75
Число оборотов в минуту	1500 (синхронная)
Электродвигатель насоса охлаждения
ТИП	АИР56А2
Мощность, кВт	0,18
Число оборотов в минуту	3000 (синхронная)
Суммарная мощность электродвигателей, кВт	2.43
Суммарная потребляемая мощность станка, кВт	2.55

Технические характеристики

Мощность (кВт)	0,75
Расстояние от шпинделя до основания	550 — 1470
Вылет шпинделя	300 — 800
Наличие	В наличии
