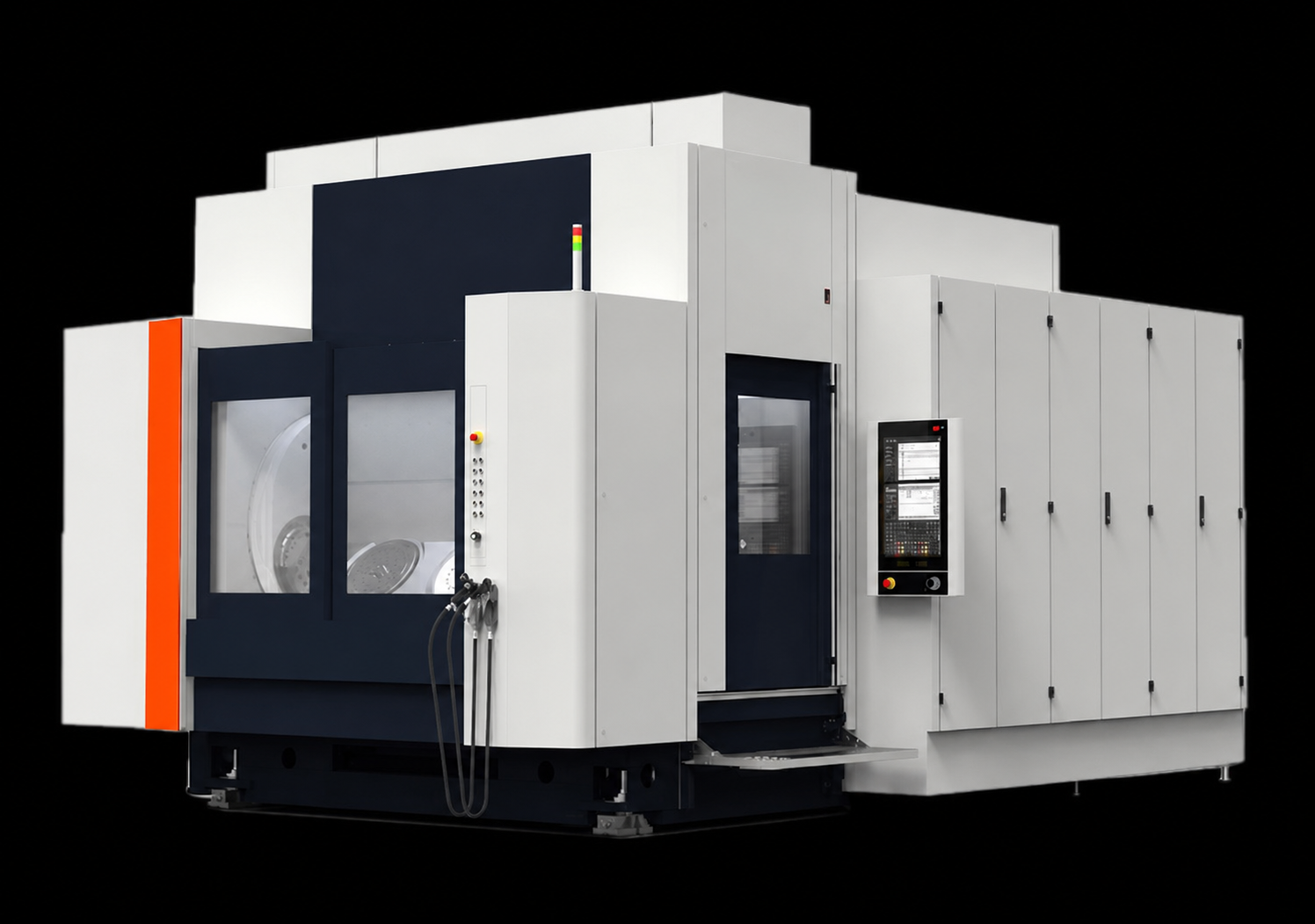

Горизонтальный пятиосевой обрабатывающий центр ARES 100H
Цена по запросу
ARES 100H обрабатывает заготовки диаметром до 1100 мм на столе 1000 мм и предлагает ускоренные перемещения до 50 м/мин.
Описание
ARES 100H использует стол диаметром 1000 мм и сохраняет допустимый размер заготовки 1100 мм в диапазоне наклона 40–90°. Нагрузка составляет 1000 кг при угле 0–45° и 800 кг при 45–90°, ходы X/Z равны 1300/1100 мм.
Шпиндель No. 50 мощностью 30/37 кВт развивает 310 Н·м и 5000 об/мин. Ускоренные перемещения 50 м/мин сокращают холостые переходы, магазин на 40 позиций допускает инструмент длиной до 600 мм и массой 25 кг.
Технические характеристики
| Ход по оси X | 1300 мм |
|---|---|
| Ход по оси Y | 1000/1200 мм |
| Ход по оси Z | 1100 мм |
| Поворот по оси B | −100…+10° |
| Поворот по оси C | 360° |
| Расстояние от центра шпинделя до поверхности стола | 100–1450 мм |
| Расстояние от торца шпинделя до центра стола | 200–1600 мм |
| Макс. подача резания по осям X/Y/Z | 20 м/мин |
| Ускоренные подачи по осям X/Y/Z | 50 м/мин |
| Конус шпинделя | No. 50 |
| Мощность шпинделя | 30/37 кВт |
| Момент шпинделя | 310 Н·м |
| Частота вращения шпинделя | 5000 об/мин |
| Диаметр рабочего стола | 1000 мм |
| Макс. диаметр заготовки при наклоне 40–70° | 1100 мм |
| Макс. диаметр заготовки при наклоне 70–90° | 1100 мм |
| Макс. нагрузка на стол при наклоне 0–45° | 1000 кг |
| Макс. нагрузка на стол при наклоне 45–90° | 800 кг |
| Количество инструментов | 40 шт. |
| Макс. диаметр инструмента | 125 мм |
| Макс. длина инструмента | 600 мм |
| Макс. масса инструмента | 25 кг |
| Точность позиционирования осей X/Y/Z | 0,008 мм |
| Точность позиционирования осей B/C | B: 15; C: 8″ |
| Габариты Д × Ш × В | 6153 × 3117 × 3827 мм |
| Масса станка | 24500 кг |
Подробные характеристики
| Ход по оси X | 1300 мм |
| Ход по оси Y | 1000/1200 мм |
| Ход по оси Z | 1100 мм |
| Поворот по оси B | −100…+10° |
| Поворот по оси C | 360° |
| Расстояние от центра шпинделя до поверхности стола | 100–1450 мм |
| Расстояние от торца шпинделя до центра стола | 200–1600 мм |
| Макс. подача резания по осям X/Y/Z | 20 м/мин |
| Ускоренные подачи по осям X/Y/Z | 50 м/мин |
| Конус шпинделя | No. 50 |
| Мощность шпинделя | 30/37 кВт |
| Момент шпинделя | 310 Н·м |
| Частота вращения шпинделя | 5000 об/мин |
| Диаметр рабочего стола | 1000 мм |
| Макс. диаметр заготовки при наклоне 40–70° | 1100 мм |
| Макс. диаметр заготовки при наклоне 70–90° | 1100 мм |
| Макс. нагрузка на стол при наклоне 0–45° | 1000 кг |
| Макс. нагрузка на стол при наклоне 45–90° | 800 кг |
| Количество инструментов | 40 шт. |
| Макс. диаметр инструмента | 125 мм |
| Макс. длина инструмента | 600 мм |
| Макс. масса инструмента | 25 кг |
| Точность позиционирования осей X/Y/Z | 0,008 мм |
| Точность позиционирования осей B/C | B: 15; C: 8″ |
| Габариты Д × Ш × В | 6153 × 3117 × 3827 мм |
| Масса станка | 24500 кг |
