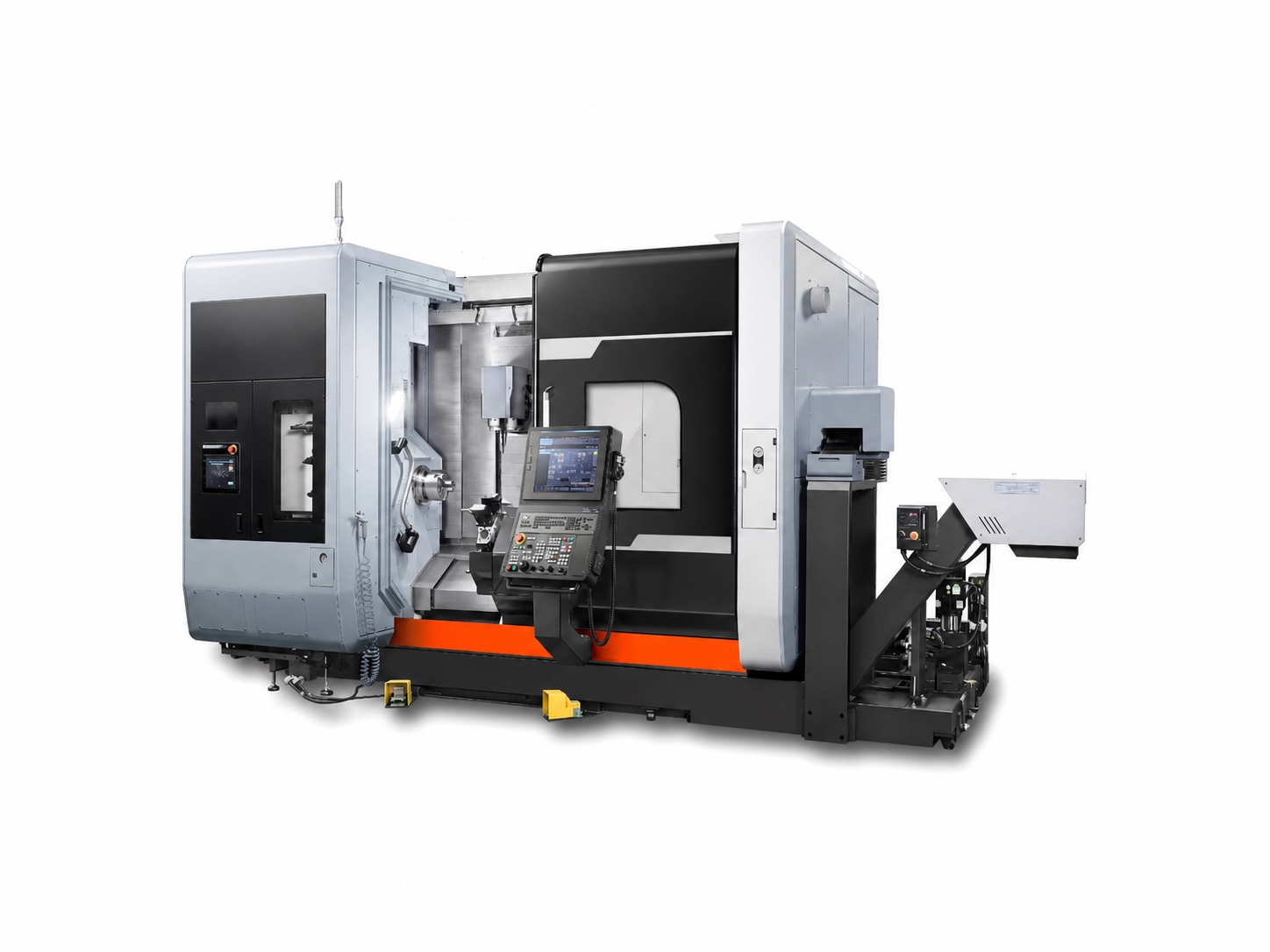

Многоцелевой токарно-фрезерный обрабатывающий центр E11-715
Цена по запросу
Модель E11-715 предназначена для следующего класса работ: многоцелевая обработка с мотор-шпинделем. Для подбора под технологию важны диаметр точения — 315 мм, длина точения — 1540 мм, скорость вращения шпинделя — 3000 об/мин.
Описание
Модель E11-715 предназначена для следующего класса работ: многоцелевая обработка с мотор-шпинделем. Для подбора под технологию важны диаметр точения — 315 мм, длина точения — 1540 мм, скорость вращения шпинделя — 3000 об/мин.
Компоновка помогает объединить требуемые операции и сократить число переустановок заготовки. Монтажные данные этой модификации: длина — 5700 мм, ширина — 3011 мм, высота — 2761 мм, масса — 16300 кг.
Технические характеристики
| Диаметр над станиной | 660 мм |
|---|---|
| Диаметр точения | 315 мм |
| Длина точения | 1540 мм |
| Ход по оси X (X1) | 630(-105/+525) мм |
| Ход по оси Z (Z1) | 1540 мм |
| Ход по оси Y | 300(±150) мм |
| Ход по оси A | 1562 мм |
| Ход по оси B | ±120 град. |
| Ход по оси C1, C2 | 360 град. |
| Размер патрона | 12 дюйм |
| Тип торца шпинделя | A2-11 |
| Диаметр отверстия шпинделя | 115 мм |
| Мощность двигателя шпинделя | 25/30 кВт |
| Скорость вращения шпинделя | 3000 об/мин |
| Конус фрезерного шпинделя | CAPTO C6 (HSK-T63) |
| Мощность фрезерного шпинделя | 15/18,5 кВт |
| Скорость вращения фрезерного шпинделя | 12000 (8000) об/мин |
| Момент фрезерного шпинделя | 45,7/124 Нм |
| Кол-во позиций в инструментальном магазине | 40/80/120 шт. |
| Длина | 5700 мм |
| Ширина | 3011 мм |
| Высота | 2761 мм |
| Масса | 16300 кг |
Подробные характеристики
| Диаметр над станиной | 660 мм |
| Диаметр точения | 315 мм |
| Длина точения | 1540 мм |
| Ход по оси X (X1) | 630(-105/+525) мм |
| Ход по оси Z (Z1) | 1540 мм |
| Ход по оси Y | 300(±150) мм |
| Ход по оси A | 1562 мм |
| Ход по оси B | ±120 град. |
| Ход по оси C1, C2 | 360 град. |
| Размер патрона | 12 дюйм |
| Тип торца шпинделя | A2-11 |
| Диаметр отверстия шпинделя | 115 мм |
| Мощность двигателя шпинделя | 25/30 кВт |
| Скорость вращения шпинделя | 3000 об/мин |
| Конус фрезерного шпинделя | CAPTO C6 (HSK-T63) |
| Мощность фрезерного шпинделя | 15/18,5 кВт |
| Скорость вращения фрезерного шпинделя | 12000 (8000) об/мин |
| Момент фрезерного шпинделя | 45,7/124 Нм |
| Кол-во позиций в инструментальном магазине | 40/80/120 шт. |
| Длина | 5700 мм |
| Ширина | 3011 мм |
| Высота | 2761 мм |
| Масса | 16300 кг |
