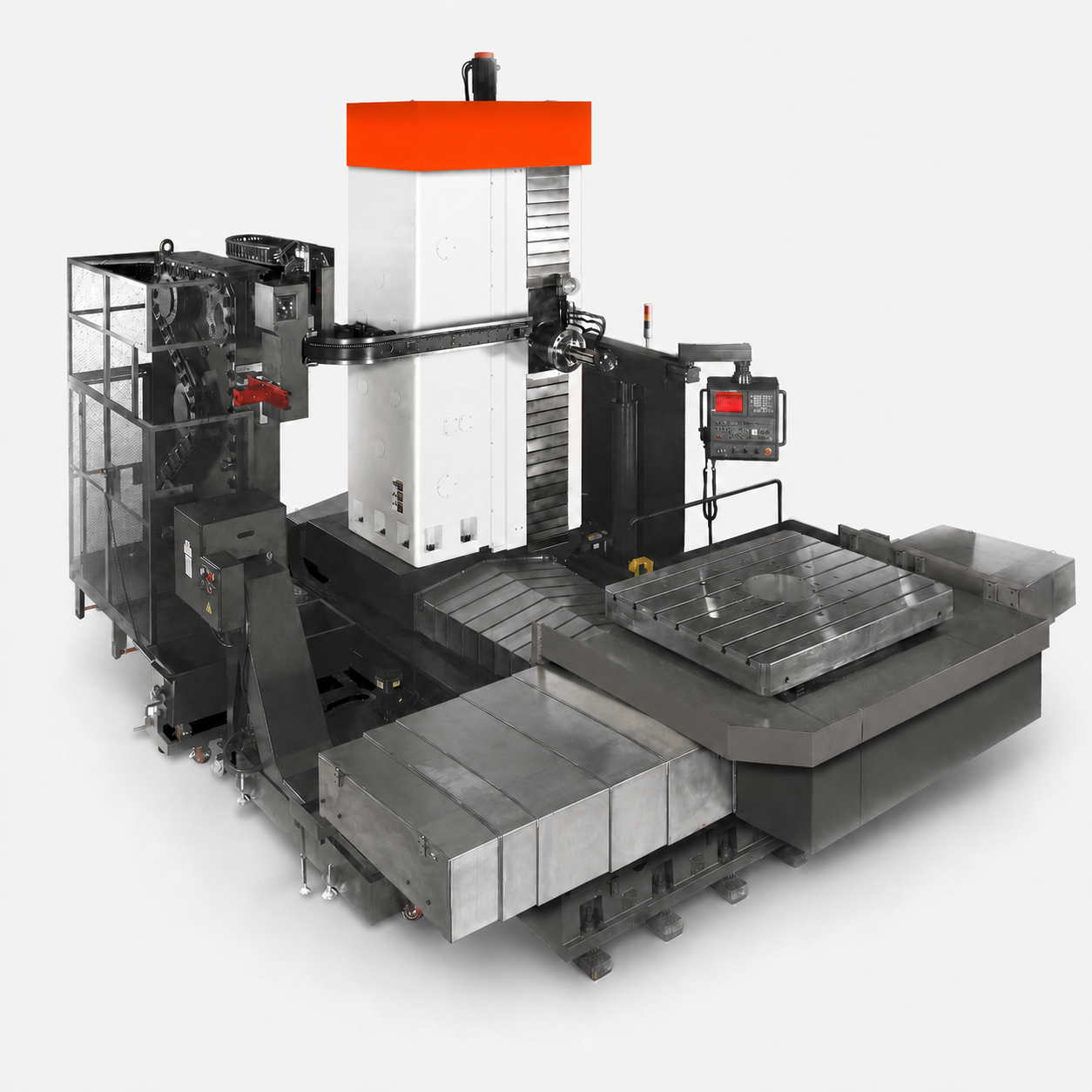

Горизонтально-расточной станок BMC-U 130
Цена по запросу
Горизонтально-расточной станок с осью U, пинолью диаметром 130 мм и ходами Z/W 800/700 мм.
Описание
BMC-U 130 представляет компоновку с осью U и расточной пинолью диаметром 130 мм. Шпиндель с конусом ISO 50 работает от 2 до 1500 об/мин, имеет мощность 30 кВт и крутящий момент 2200 Н·м. Сопротивление подачи фрезерного шпинделя составляет 18000 Н, концевой размер фрезерного вала — 221,44 мм.
Диапазон хода Y равен 2000–4000 мм, перемещения Z и W составляют 800 и 700 мм. Подача резания по X/Y/Z регулируется в пределах 1–6000 мм/мин, по W — 1–4000 мм/мин. По линейным осям применены коробчатые направляющие скольжения, а шарико-винтовые пары выполнены с предварительным натягом.
Технические характеристики
| Диаметр зоны обработки D | 800 мм |
|---|---|
| Высота зоны обработки H | 2150 / 4150 мм |
| Диаметр расточной пиноли | Ø130 мм |
| Конус шпинделя | ISO50 |
| Скорость вращения шпинделя | 2–1500 об/мин |
| Концевые размеры фрезерного вала | Ø221,44 мм |
| Сечение рамы | 420 × 460 мм |
| Мощность шпинделя | 30 кВт |
| Момент шпинделя | 2200 Н·м |
| Сопротивление подачи фрезерного шпинделя | 18000 Н |
| Ход по оси X (формула каталога) | 4000 + 1000 × n мм |
| Ход по оси Y | 2000–4000 мм |
| Ход по оси Z | 800 мм |
| Ход по оси W | 700 мм |
| Ускоренный ход по осям X/Y/Z | 8000 мм/мин |
| Ускоренный ход по оси W | 6000 мм/мин |
| Макс. подачи резания по осям X/Y/Z | 1–6000 мм/мин |
| Макс. подачи резания по оси W | 1–4000 мм/мин |
| Точность позиционирования по осям X/Y/Z/W | 0,02 / 1000 мм |
| Точность повторяемости по осям X/Y/Z/W | 0,015 мм |
Подробные характеристики
| Диаметр зоны обработки D | 800 мм |
| Высота зоны обработки H | 2150 / 4150 мм |
| Диаметр расточной пиноли | Ø130 мм |
| Конус шпинделя | ISO50 |
| Скорость вращения шпинделя | 2–1500 об/мин |
| Концевые размеры фрезерного вала | Ø221,44 мм |
| Сечение рамы | 420 × 460 мм |
| Мощность шпинделя | 30 кВт |
| Момент шпинделя | 2200 Н·м |
| Сопротивление подачи фрезерного шпинделя | 18000 Н |
| Ход по оси X (формула каталога) | 4000 + 1000 × n мм |
| Ход по оси Y | 2000–4000 мм |
| Ход по оси Z | 800 мм |
| Ход по оси W | 700 мм |
| Ускоренный ход по осям X/Y/Z | 8000 мм/мин |
| Ускоренный ход по оси W | 6000 мм/мин |
| Макс. подачи резания по осям X/Y/Z | 1–6000 мм/мин |
| Макс. подачи резания по оси W | 1–4000 мм/мин |
| Точность позиционирования по осям X/Y/Z/W | 0,02 / 1000 мм |
| Точность повторяемости по осям X/Y/Z/W | 0,015 мм |
