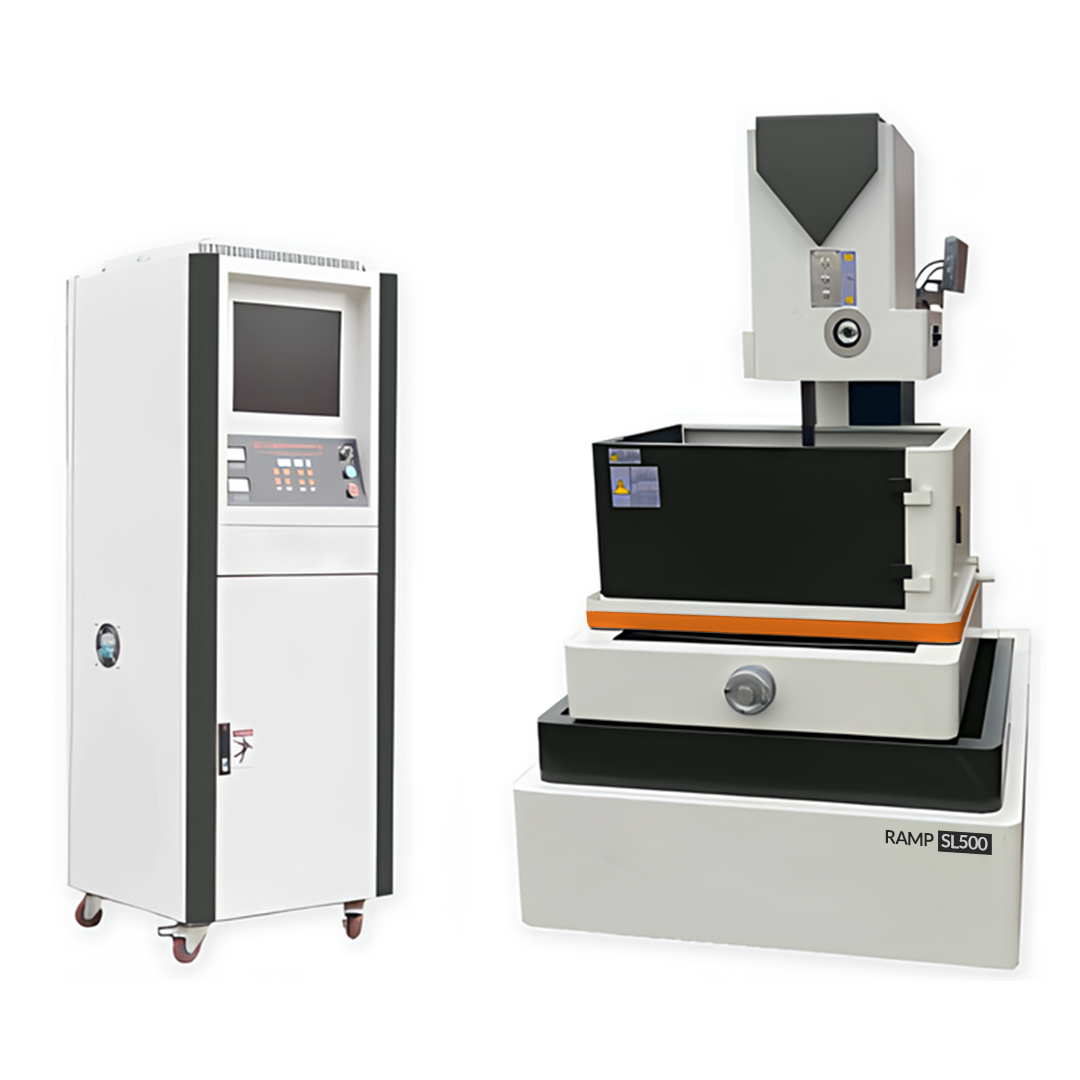

Электроэрозионный станок Ramp SL-Series
Цена по запросу
| В наличии: 12 шт. |
|---|
| Модель | Ramp SL500 | Ramp SL600 |
| Краткие характеристики | ||
|---|---|---|
| Тип станка | Многопроходной | |
| Тип направляющих | Линейный | |
| Ход рабочего стола, мм | 400 x 500 | 500 x 630 |
| Макс. высота детали, мм | 300 | 800 |
| Допустимая нагрузка на стол, кг | 500 | 800 |
| Мощность, кВт | 2,5 | |
| Шероховатость, мкм | ≤0,8-1,2 | |
| Рабочая точность, мм | ≤0,01 | |
Описание
Одним из преимуществ электроэрозионной обработки является отсутствие значительных механических воздействий на обрабатываемую заготовку, что упрощает создание хрупких контуров. Кроме того, метод позволяет формировать формы и достигать глубин, недоступные традиционным режущим инструментам.
Глубокая обработка, где соотношение длины инструмента к его диаметру существенно, является одной из основных областей применения электроэрозионного оборудования. Такие задачи, как острые внутренние углы, глубокие рёбра и узкие пазы, эффективно решаются с помощью данного метода. Важным аспектом является также высокая чистота обработанной поверхности.
На станке можно изготовить следующие изделия:
- Зубчатые передачи: шестерни, звездочки, венцы, зубчатые и храповые рейки.
- Шлицевые соединения: прямобочные, эвольвентные, треугольные, квадратные, шестигранные. Также втулки, муфты, валы.
- Инструменты и оснастка: штампы, матрицы, пуансоны, пресс-формы, фильеры. Оправки, цанги, кондукторы, тонкостенные детали. Калибры, шаблоны, скобы. Различные виды режущих инструментов, такие как резцы, фрезы, сверла, ножи.
- Труднообрабатываемые материалы: закаленная сталь, твердые с
плавы, алюминий, титан, магниты, тонкостенные детали.
Технические характеристики
| Наличие | В наличии |
|---|---|
| Тип оборудования | Электроэрозионные станки |
Подробные характеристики
| Модель | Ramp SL500 | Ramp SL600 |
| Характеристики | ||
|---|---|---|
| Тип | Многопроходной | |
| Вид станины | S-образная повышенной жесткости | |
| Управляющий контроллер | Интеллектуальный сервоконтроллер с системой автоматического отключения | |
| Тип направляющих | Прецизионная линейная направляющая (Тайвань) | |
| Ходовой винт | Шариковый винт прецизионной точности (Тайвань) | |
| Способ управления | Разомкнутым контуром | |
| Тип резервуара для эмульси | Высокого давления с системой тонкой очистки | |
| Емкость резервуара для эмульсии, л | 90 | |
| Устройство для резки алюминиевых сплавов | есть | |
| Управляющая программа на 3х языках | AUTOCUT (CN/ENG/RUS) | |
| Рабочий стол | ||
| Ход рабочего стола, мм | 400×500 | 500×630 |
| Ход по оси Z, мм | 250 | 300 |
| Размер рабочего стола, мм | 850×540 | 1020х640 |
| Допустимая нагрузка на стол, кг | 500 | 800 |
| Min подача рабочего стола, мм | 0,001 | |
| Обработка детали | ||
| Макс. высота обрабатываемой детали, мм | 300 | 800 |
| Макс. конус обрабатываемой детали, мм | ±6° / 18 | |
| Эффективность резки, мм2 / мин | ≥120 — 160 | |
| Режущий ток, А | до 8 | |
| Шероховатость, мкм | ≤0,8-1,2 | |
| Точности | ||
| Точность позиционирования по осям XY, мм | ≤ 0,02 | |
| Гарантированная точность обработки: | ||
|
|
0,008 мм | |
|
|
0,010 мм | |
| Рабочая точность, мм | ≤0,01 | |
| Проволока | ||
| Диаметр проволоки, мм | Ø 0,12 ～Ø 0,20 (стандарт 0,18 мм) | |
| Скорость проволоки, м/с | 11 | |
| Максимальная длина намотки барабана, м | 200 | |
| Двигатель | ||
| Тип | Серводвигатель по осям X и Y Шаговый двигатель по осям U, V и Z |
|
| Мощность генератора станка, кВт | 2,5 | |
| Тип подключения | 3 фазы / 380В / 50 Гц | |
| Габаритные размеры | ||
| Длина, мм | 2220 | 2350 |
| Ширина, мм | 1800 | 2000 |
| Высота, мм | 2300 | 2400 |
| Вес, кг | 2000 | 2220 |
Комплектация
Комплектация
- Узел перемотки проволоки;
- Встроенная cad / cam система на основе «autocad»;
- Централизованная автоматическая система смазки;
- Линейные направляющие;
- Рециркуляционный насос высокого давления;
- Сетчатый фильтр;
- Система dro;
- Автоматизированная ось z;
- Автоматическая система натежения проволоки;
- Стационарная защита;
- Устройство для резки алюминия;
- Режущий инструмент;
- Водорастворимая эмульсионная паста;
