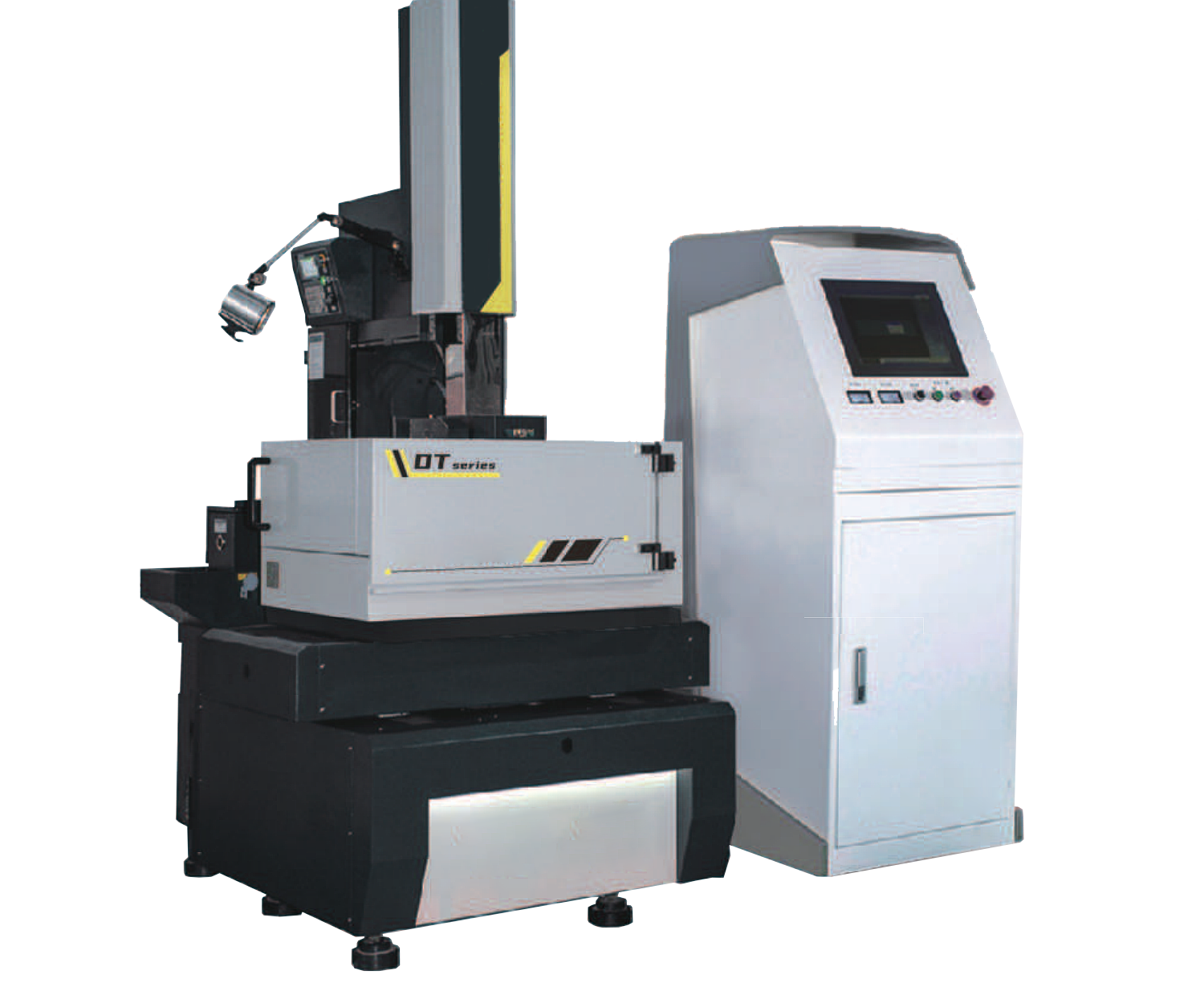

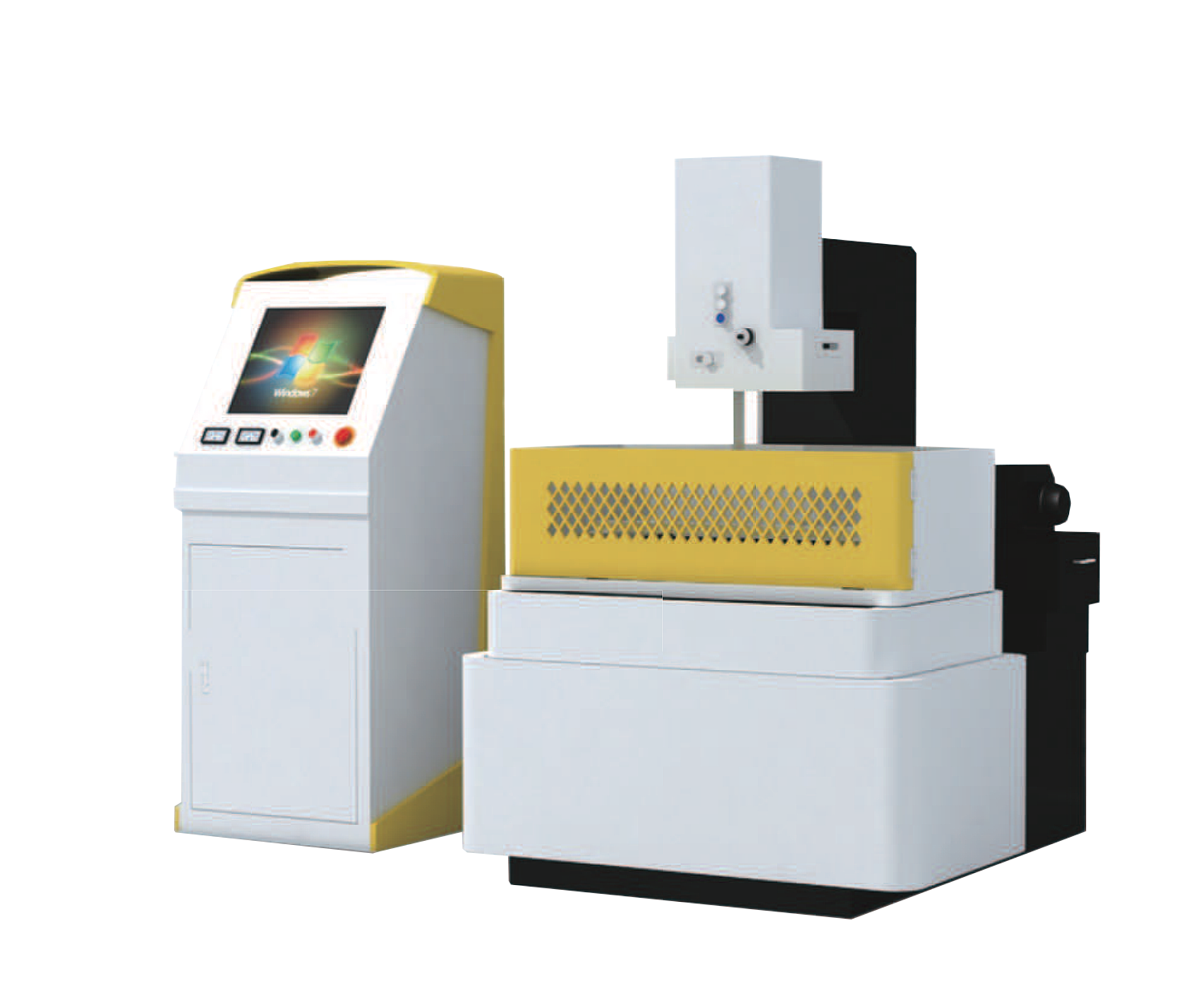

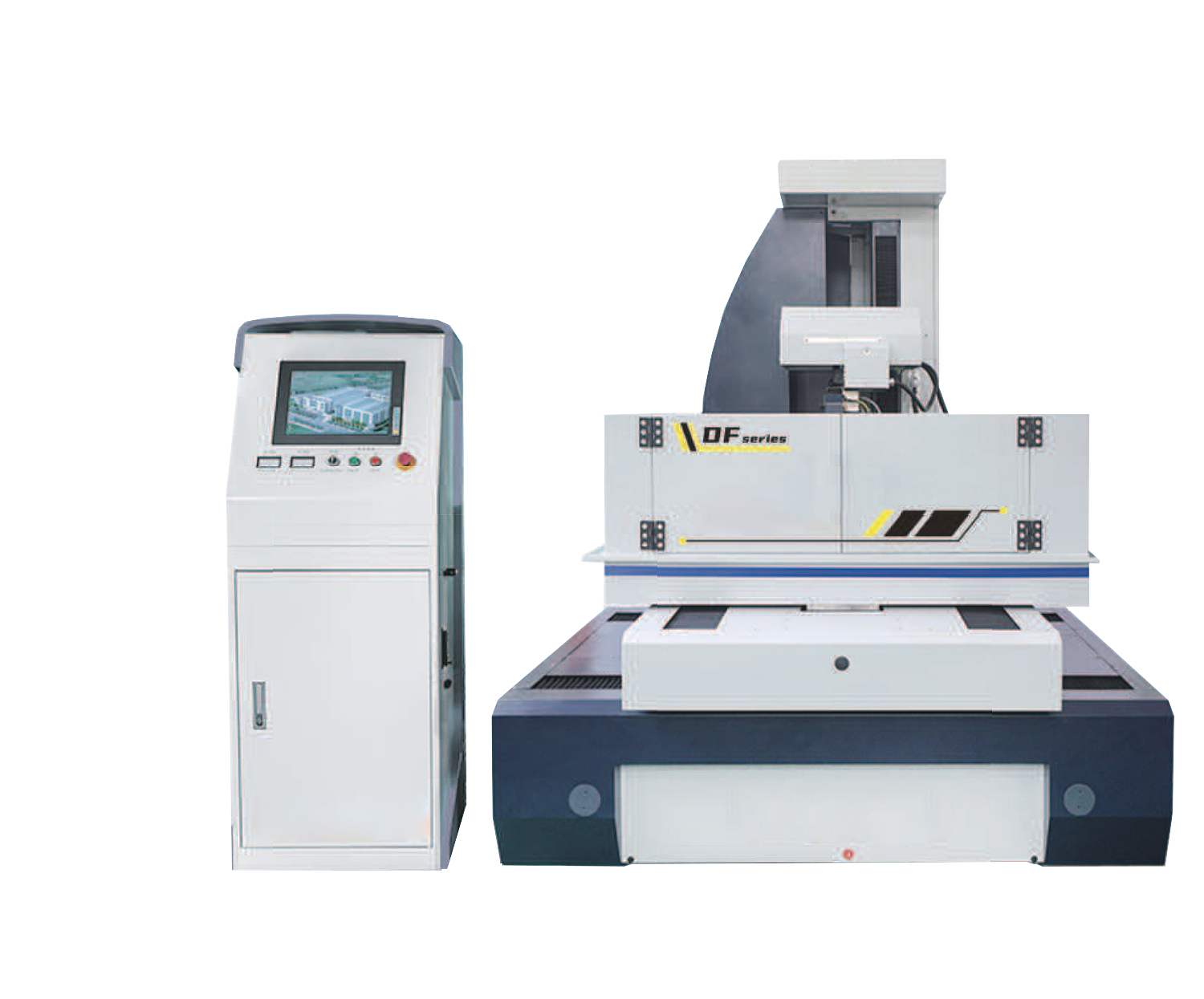

Проволочно-вырезной электроэрозионный станок RAMP D1000
Цена по запросу
Описание
Проволочно-вырезной электроэрозионный станок D1000 предназначен для проволочно-вырезной электроэрозионной обработки токопроводящих материалов.
Станок применяют для изготовления пресс-форм, штампов, матриц, пуансонов и деталей со сложным контуром, где требуется высокая точность без значительного механического усилия на заготовку.
- резка сложных профилей и внутренних контуров
- стабильная обработка твердых и труднообрабатываемых материалов
- контроль траектории по программе ЧПУ
Подробные характеристики
| Размер стола (Д×Ш) | 1190×1700 |
|---|---|
| Ход стола X×Y | 1000×1200 |
| Макс. высота заготовки | 800 |
| Макс. масса заготовки | 3000 |
| Габариты станка (Д×Ш×В) | 2500×1700×2400 |
| Масса станка | 8000 |
| Макс. скорость резания | 220 |
| Диаметр проволоки-электрода | 0.08–0.25 |
| Конусность | ±6°/80 мм |
| Ход осей U/V | ±25 |
| Шероховатость поверхности | Ra ≤ 0.8 |
| Точность позиционирования X/Y | 0.010 |
| Повторяемость позиционирования X/Y | 0.005 |
| Точность обработки | ±0.003 |
| Минимальный шаг перемещения стола | 0.001 |
| Макс. ток обработки | 8 |
| Бесступенчатая регулировка длительности импульса | 1–256 |
| Бесступенчатая регулировка интервала импульсов | 1:2–1:32 |
| Мощность станка | 3 |
| Масса шкафа управления | 300 |
| Размеры шкафа управления | 650×750×1800 |
| Питание | AC 380 В, 50 Гц |
Комплектация
В базовую комплектацию входят:
- система ЧПУ
- генератор импульсов
- узел протяжки проволоки
- рабочая ванна и стол
- система фильтрации и подачи рабочей жидкости
- направляющие проволоки
- электрошкаф
- комплект эксплуатационной документации
Состав комплектации уточняется по техническому заданию и выбранной конфигурации станка.
