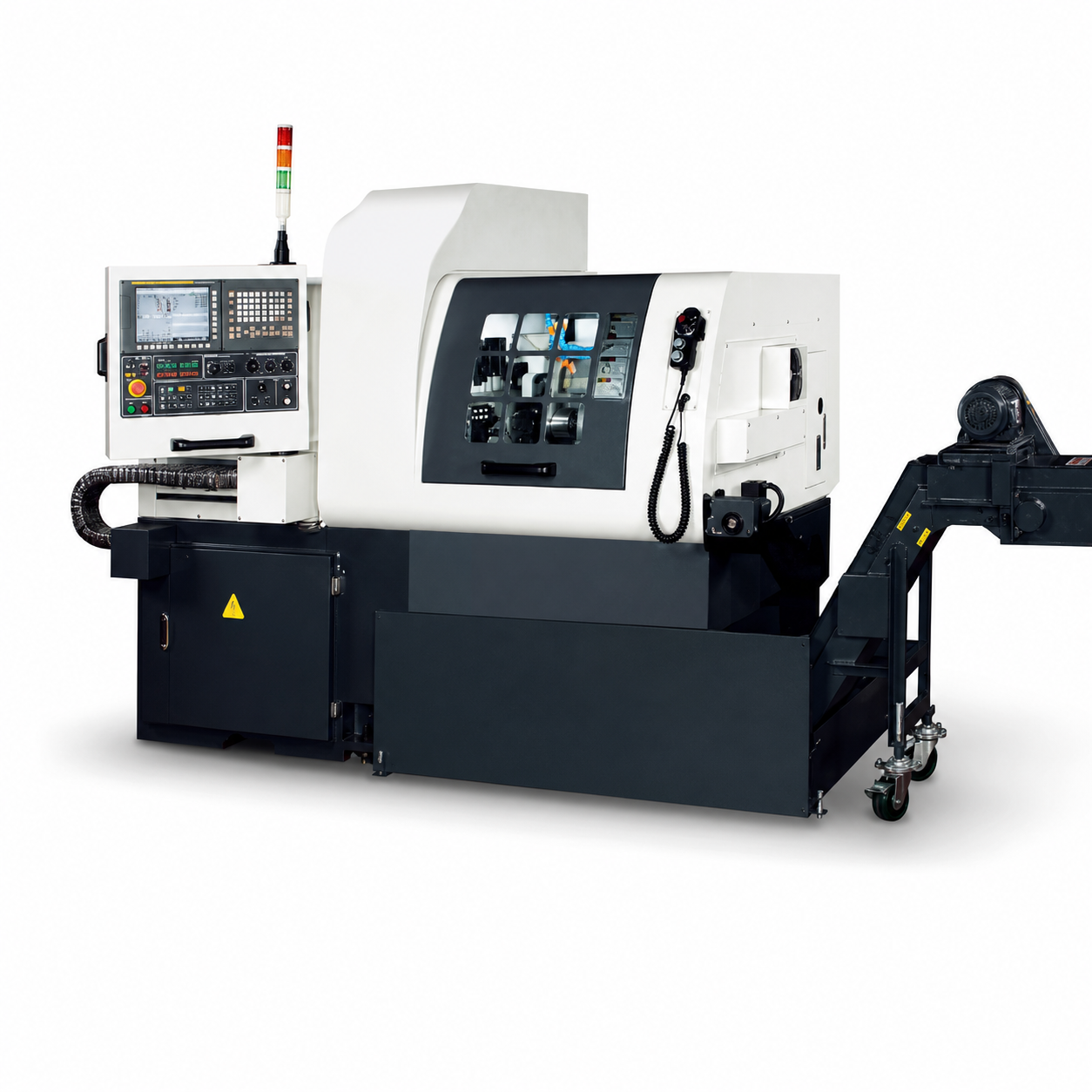

Автомат продольного точения SS-32A
Цена по запросу
Автомат SS-32A предназначен для серийного продольного точения деталей до Ø32 мм; компоновка на 4 управляемых осях помогает совмещать переходы и сокращать цикл.
Описание
SS-32A выполнен в компоновке «Swiss type, один шпиндель». Максимальный диаметр на главном шпинделе составляет 32 мм, а паспортная длина обработки с направляющей втулкой — 200 мм.
Шпиндельная пара развивает до 7000 / — об/мин. Инструментальная система: 6 наружных; 5 внутренних; 4+(1) поперечных приводных. Для размещения линии следует учитывать габариты 2360×1725×2095 и массу 2500 кг; конкретную комплектацию согласовывают по детали и требуемому циклу.
Технические характеристики
| Модель | SS-32A |
|---|---|
| Серия / компоновка | Swiss type, один шпиндель |
| Макс. Ø главного шпинделя, мм | 32 |
| Макс. длина — вращающаяся направляющая втулка, мм | 200 |
| Макс. длина — фиксированная направляющая втулка, мм | 220 |
| Макс. длина — без направляющей втулки, мм | 80 |
| Макс. обороты главного / контршпинделя, об/мин | 7000 / — |
| Мощность главного / контршпинделя, кВт | 7.5 / — |
| Управляемые оси, шт. | 4 |
| Инструментальная система | 6 наружных; 5 внутренних; 4+(1) поперечных приводных |
| Сверление / нарезание резьбы | Главный Ø13/M10; поперечное Ø10/M8 |
| Быстрые подачи, м/мин | 24 |
| Габариты Д×Ш×В, мм | 2360×1725×2095 |
| Масса, кг | 2500 |
| Особенности / примечания | Одношпиндельная версия |
Подробные характеристики
| Модель | SS-32A |
| Серия / компоновка | Swiss type, один шпиндель |
| Макс. Ø главного шпинделя, мм | 32 |
| Макс. длина — вращающаяся направляющая втулка, мм | 200 |
| Макс. длина — фиксированная направляющая втулка, мм | 220 |
| Макс. длина — без направляющей втулки, мм | 80 |
| Макс. обороты главного / контршпинделя, об/мин | 7000 / — |
| Мощность главного / контршпинделя, кВт | 7.5 / — |
| Управляемые оси, шт. | 4 |
| Инструментальная система | 6 наружных; 5 внутренних; 4+(1) поперечных приводных |
| Сверление / нарезание резьбы | Главный Ø13/M10; поперечное Ø10/M8 |
| Быстрые подачи, м/мин | 24 |
| Габариты Д×Ш×В, мм | 2360×1725×2095 |
| Масса, кг | 2500 |
| Особенности / примечания | Одношпиндельная версия |
