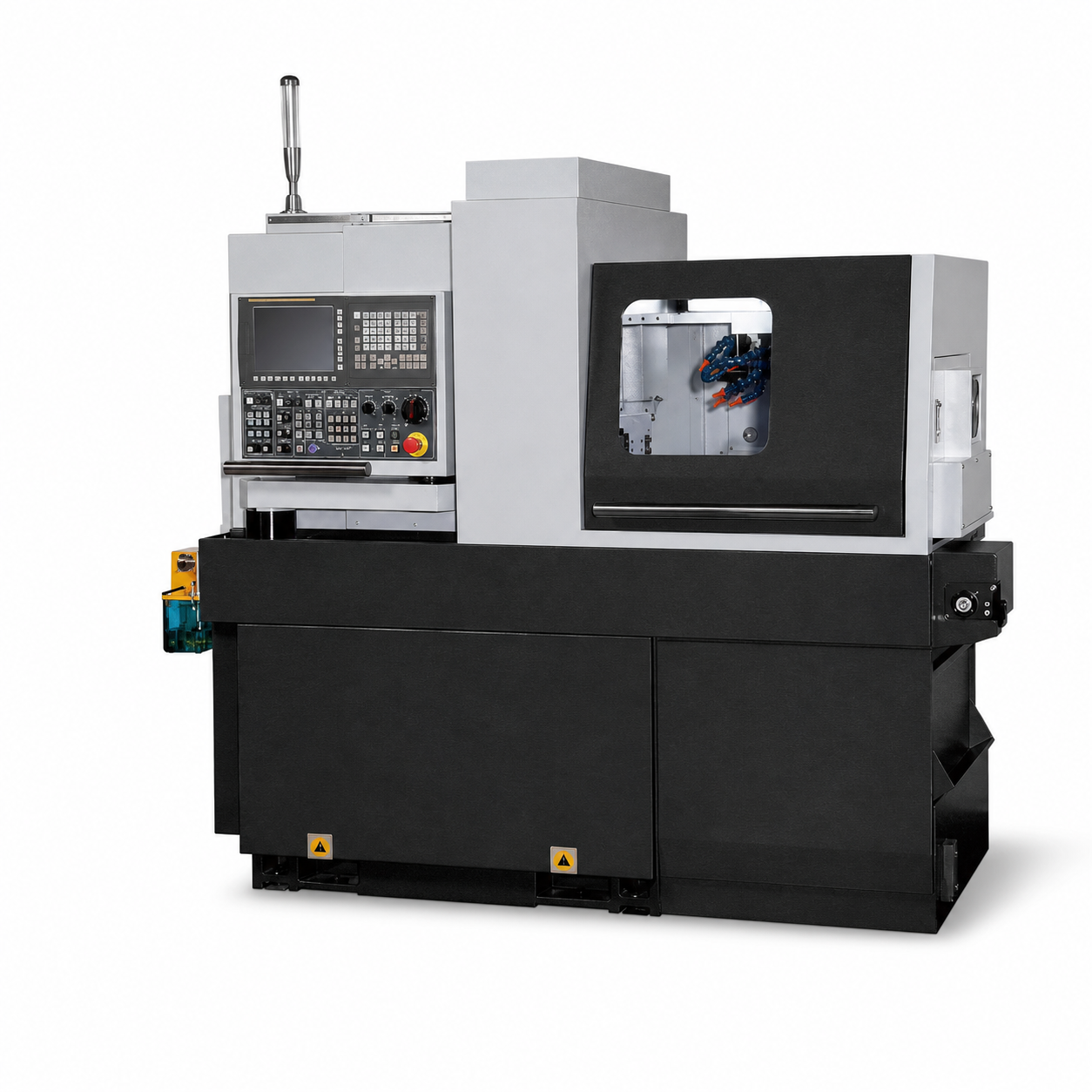

Автомат продольного точения SS-20AB
Цена по запросу
При максимальном диаметре обработки 20 мм автомат SS-20AB объединяет 7 управляемых осей и развитую инструментальную зону для комплексного изготовления деталей.
Описание
Модель SS-20AB сочетает диапазон обработки до Ø20 мм с 7-осевым управлением. Такая конфигурация помогает распределять операции между инструментальными позициями и рационально обрабатывать деталь за один цикл.
Максимальная длина с направляющей втулкой составляет 85 мм; быстрые перемещения достигают 24 м/мин. Система инструмента включает 8 наружных; 5 внутренних; 4 поперечных приводных (опция 7); торцевой инструмент контршпинделя. Для установки требуется пространство 2540×1340×2150, масса станка — 2400 кг.
Технические характеристики
| Модель | SS-20AB |
|---|---|
| Серия / компоновка | Swiss type, двухшпиндельный |
| Макс. Ø главного шпинделя, мм | 20 |
| Макс. Ø контршпинделя, мм | 20 |
| Макс. длина — вращающаяся направляющая втулка, мм | 85 |
| Макс. длина — фиксированная направляющая втулка, мм | 200 |
| Макс. длина — без направляющей втулки, мм | 45 |
| Макс. обороты главного / контршпинделя, об/мин | 8000 / 8000 |
| Мощность главного / контршпинделя, кВт | 3.7 / 2.2 |
| Управляемые оси, шт. | 7 |
| Инструментальная система | 8 наружных; 5 внутренних; 4 поперечных приводных (опция 7); торцевой инструмент контршпинделя |
| Сверление / нарезание резьбы | Главный Ø12/M8; контршпиндель Ø10/M8; поперечное Ø10/M6 |
| Быстрые подачи, м/мин | 24 |
| Габариты Д×Ш×В, мм | 2540×1340×2150 |
| Масса, кг | 2400 |
| Особенности / примечания | Синхронная обработка двумя шпинделями |
Подробные характеристики
| Модель | SS-20AB |
| Серия / компоновка | Swiss type, двухшпиндельный |
| Макс. Ø главного шпинделя, мм | 20 |
| Макс. Ø контршпинделя, мм | 20 |
| Макс. длина — вращающаяся направляющая втулка, мм | 85 |
| Макс. длина — фиксированная направляющая втулка, мм | 200 |
| Макс. длина — без направляющей втулки, мм | 45 |
| Макс. обороты главного / контршпинделя, об/мин | 8000 / 8000 |
| Мощность главного / контршпинделя, кВт | 3.7 / 2.2 |
| Управляемые оси, шт. | 7 |
| Инструментальная система | 8 наружных; 5 внутренних; 4 поперечных приводных (опция 7); торцевой инструмент контршпинделя |
| Сверление / нарезание резьбы | Главный Ø12/M8; контршпиндель Ø10/M8; поперечное Ø10/M6 |
| Быстрые подачи, м/мин | 24 |
| Габариты Д×Ш×В, мм | 2540×1340×2150 |
| Масса, кг | 2400 |
| Особенности / примечания | Синхронная обработка двумя шпинделями |
