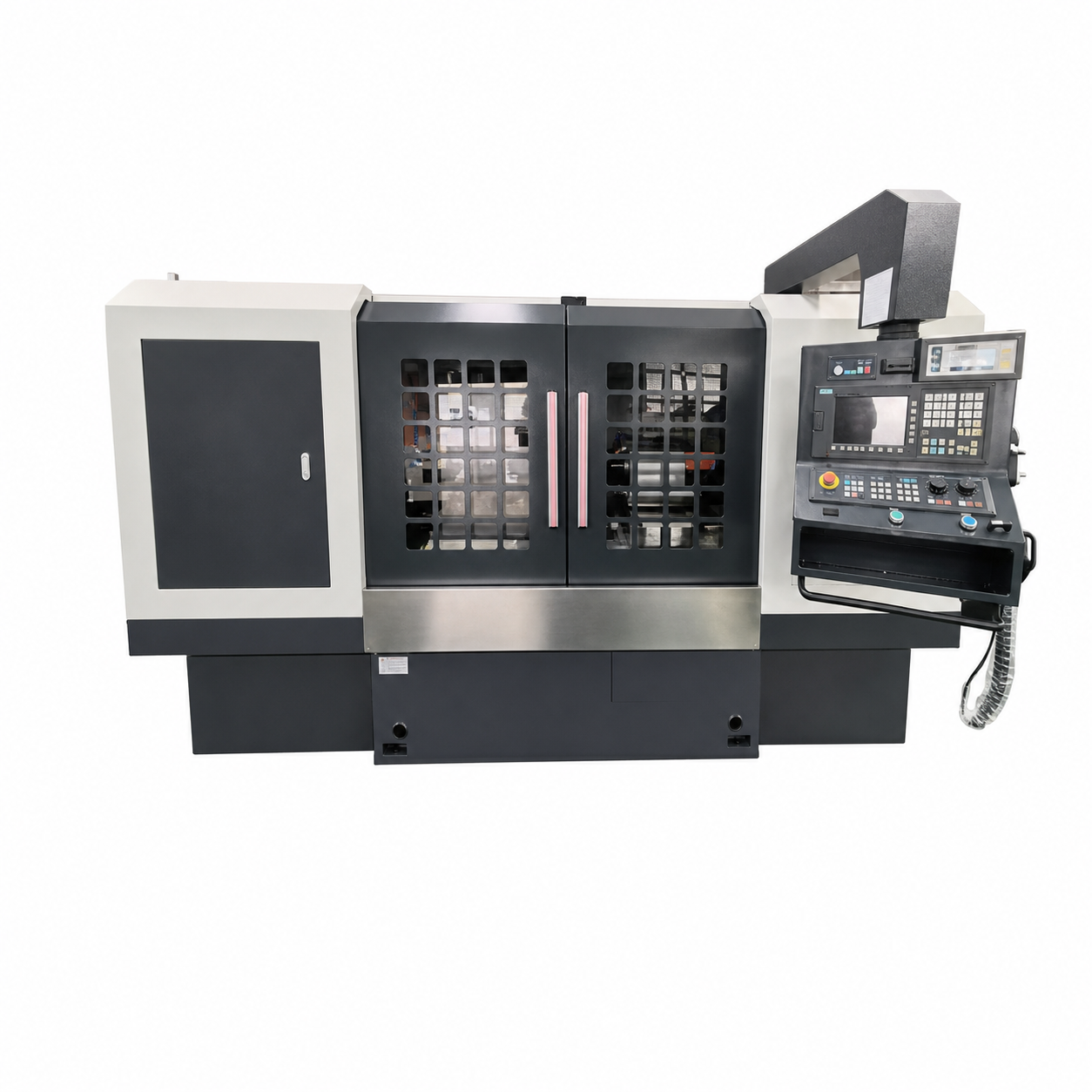

Внутришлифовальный станок ZDGM-100

Цена по запросу

ZDGM-100 — специализированный внутришлифовальный ЧПУ для высокоточных отверстий в оболочках и конических деталях, с доступным диаметром отверстия до Ø100 и глубиной обработки до 150 / 350 мм.

Запросить предложение

Описание

Назначение ZDGM-100 — высокоточных отверстий в оболочках и конических деталях. Исполнение «Специализированный внутришлифовальный ЧПУ» работает с отверстиями до Ø100 и допускает обработку на глубину до 150 / 350 мм.

Кинематические данные: X=200; Z=450; шпиндельный режим — Подбирается по диаметру отверстия. Для предварительного подбора учитываются показатели 0.003 / 0.003 / Ra0.4. Отдельно для этой версии указано: Для высокоточных отверстий в деталях типа оболочек и конусов.

Технические характеристики

Модель	ZDGM-100
Тип / управление	Специализированный внутришлифовальный ЧПУ
Диаметр отверстия, мм	до Ø100
Макс. глубина отверстия, мм	150 / 350
Высота центра, мм	150
Ходы осей / стола, мм	X=200; Z=450
Поворот бабки	Поворотный стол, повторяемость 4′
Скорость детали	0–600 об/мин
Скорость шлифовального шпинделя	Подбирается по диаметру отверстия
Мин. подача, мм	0.001
Масса, кг	3800
Круглость / цилиндричность / шероховатость отверстия	0.003 / 0.003 / Ra0.4
Примечание	Для высокоточных отверстий в деталях типа оболочек и конусов

Подробные характеристики

Модель	ZDGM-100
Тип / управление	Специализированный внутришлифовальный ЧПУ
Диаметр отверстия, мм	до Ø100
Макс. глубина отверстия, мм	150 / 350
Высота центра, мм	150
Ходы осей / стола, мм	X=200; Z=450
Поворот бабки	Поворотный стол, повторяемость 4′
Скорость детали	0–600 об/мин
Скорость шлифовального шпинделя	Подбирается по диаметру отверстия
Мин. подача, мм	0.001
Масса, кг	3800
Круглость / цилиндричность / шероховатость отверстия	0.003 / 0.003 / Ra0.4
Примечание	Для высокоточных отверстий в деталях типа оболочек и конусов
