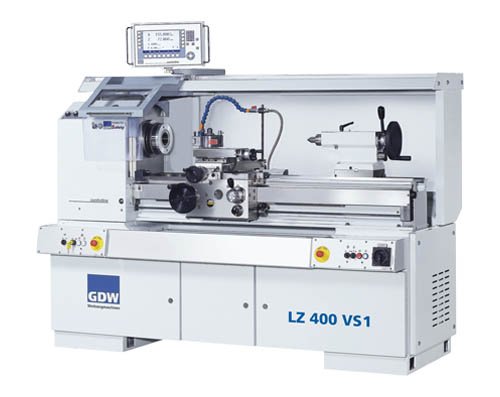

Универсальный токарный станок высокой точности GDW LZ 400 VS1
Цена по запросу
Высокоточный токарный станок GDW LZ 400 VS1 предназначен для деталей с межцентровым размером до 1000 мм. Диаметр обработки над станиной достигает 400 мм, а над суппортом — 225 мм.
Описание
Высокоточный токарный станок GDW LZ 400 VS1 предназначен для деталей с межцентровым размером до 1000 мм. Диаметр обработки над станиной достигает 400 мм, а над суппортом — 225 мм.
Шпиндель мощностью 14.5 кВт работает в диапазоне 30–4000 об/мин. Компоновка рассчитана на стабильное чистовое точение, изготовление оснастки и контрольные работы, где важны повторяемость размеров и удобство оператора.
Автоматизированное управление подачей снижает число ручных перенастроек и облегчает получение повторяемых размеров.
Технические характеристики
| Производитель | GDW |
|---|---|
| Модель | LZ 400 VS1 |
| Расстояние между центрами (РМЦ), мм | 1000 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 400 |
| Макс. диаметр заготовки над суппортом, мм | 225 |
| Высота центров, мм | 200 |
| Ширина станины, мм | 260 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,1–80 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | — |
| Шаг модульной резьбы, от-до, модуль | — |
| Шаг питчевой резьбы, от-до, питч | — |
| Устройство управления | УЦИ (цифровая индикация) |
| Конец шпинделя (DIN 55027) | №6 |
| Диаметр патрона станд./макс., мм | 200/250 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 30–4000 |
| Мощность шпинделя, кВт | 14.5 |
| Отверстие в шпинделе, мм | 62 |
| Количество передач (скоростей), шт. | 1 |
| Тип привода шпинделя (опция) | — |
| Частота вращения шпинделя, от-до (опция), об/мин | — |
| Мощность шпинделя (опция), кВт | — |
| Отверстие в шпинделе (опция), мм | — |
| Державка резца (сечение), мм | 25×25 |
| Ход поперечной каретки суппорта, мм | 210 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,004–3,6 |
| Продольная рабочая подача, от-до, мм/об | 0,01–10 |
| Ход пиноли задней бабки, мм | 110 |
| Диаметр пиноли задней бабки, мм | 60 |
| Тип пиноли (конус) | KM-4 |
| Тип резцедержателя | Multifix, размер B |
| Длина, мм | 2100 |
| Ширина, мм | 1080 |
| Высота, мм | 1500 |
| Масса, кг | 1800 |
Подробные характеристики
| Производитель | GDW |
| Модель | LZ 400 VS1 |
| Расстояние между центрами (РМЦ), мм | 1000 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 400 |
| Макс. диаметр заготовки над суппортом, мм | 225 |
| Высота центров, мм | 200 |
| Ширина станины, мм | 260 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,1–80 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | — |
| Шаг модульной резьбы, от-до, модуль | — |
| Шаг питчевой резьбы, от-до, питч | — |
| Устройство управления | УЦИ (цифровая индикация) |
| Конец шпинделя (DIN 55027) | №6 |
| Диаметр патрона станд./макс., мм | 200/250 |
| Тип привода шпинделя | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до, об/мин | 30–4000 |
| Мощность шпинделя, кВт | 14.5 |
| Отверстие в шпинделе, мм | 62 |
| Количество передач (скоростей), шт. | 1 |
| Тип привода шпинделя (опция) | — |
| Частота вращения шпинделя, от-до (опция), об/мин | — |
| Мощность шпинделя (опция), кВт | — |
| Отверстие в шпинделе (опция), мм | — |
| Державка резца (сечение), мм | 25×25 |
| Ход поперечной каретки суппорта, мм | 210 |
| Ход инструментальной каретки суппорта, мм | 115 |
| Поперечная рабочая подача, от-до, мм/об | 0,004–3,6 |
| Продольная рабочая подача, от-до, мм/об | 0,01–10 |
| Ход пиноли задней бабки, мм | 110 |
| Диаметр пиноли задней бабки, мм | 60 |
| Тип пиноли (конус) | KM-4 |
| Тип резцедержателя | Multifix, размер B |
| Длина, мм | 2100 |
| Ширина, мм | 1080 |
| Высота, мм | 1500 |
| Масса, кг | 1800 |
